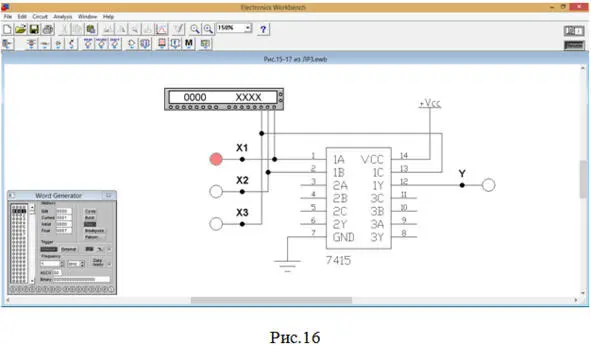

39. Сверяем полученный результат с таблицей истинности элемента 3И (вторая строка табл.5). Действительно, логическое умножение сигналов 0, 0 и 1 дает на выходе сигнал 0.

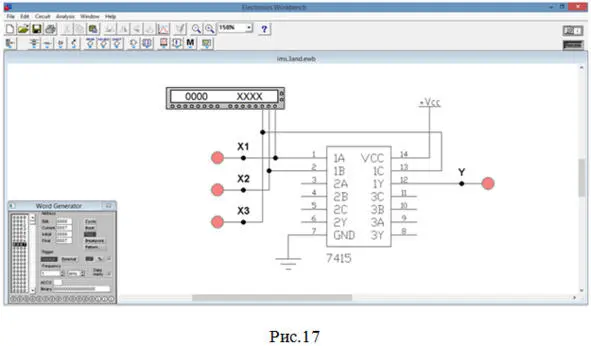

40. Аналогично проверяем остальные строки таблицы истинности и убеждаемся, что только при наличии сигналов 1, 1 и 1 на входах элемента (в табл.5 эта строка выделена красным цветом) формируется сигнал 1 на его выходе (рис.17).
Лабораторная работа №4
«Исследование работы ИМС логических элементов ИЛИ, И-НЕ, ИЛИ-НЕ»
Предварительное задание
Перед выполнением задания следует рассмотреть Пример 1 из §1.2 [Л1].
1. Начертить в отчете микросхему КР1533ЛЛ1. Составить таблицу истинности элемента 2ИЛИ.
2. Начертить в отчете микросхему КР1533ЛА1. Составить таблицу истинности элемента 4И-НЕ.
3. Начертить в отчете микросхему КР1533ЛЕ1. Составить таблицу истинности элемента 2ИЛИ-НЕ.
Порядок выполнения работы
1. Запустить программу исследования работы элементов и устройств электроники и микроэлектроники «Elektroniks Workbehch».

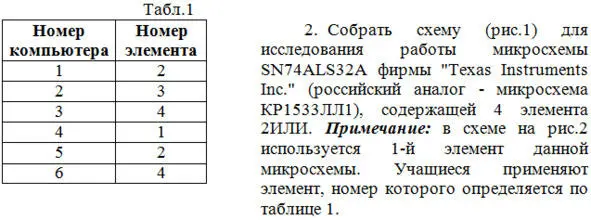

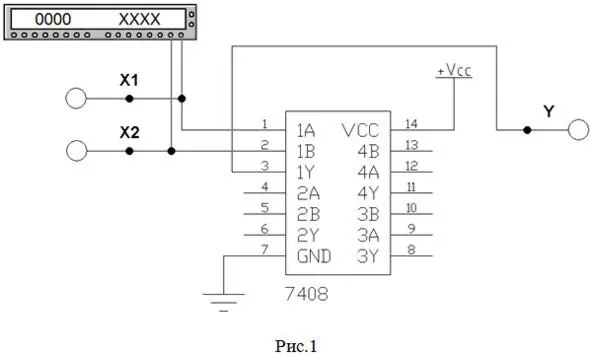

3. Показать работу выбранного элемента 2ИЛИ данной микросхемы для всех комбинаций входных сигналов. Убедиться, что элемент работает в соответствии с составленной таблицей истинности. Результат показать преподавателю.

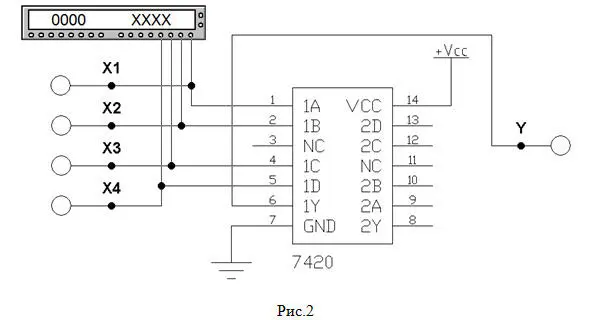

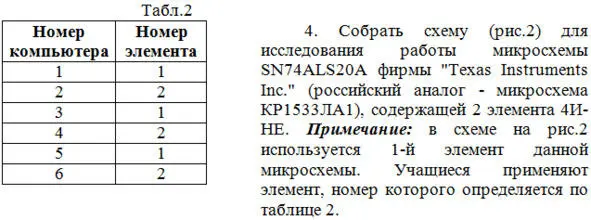

5. Показать работу выбранного элемента 4И-НЕ данной микросхемы для всех комбинаций входных сигналов. Убедиться, что элемент работает в соответствии с составленной таблицей истинности. Результат показать преподавателю.

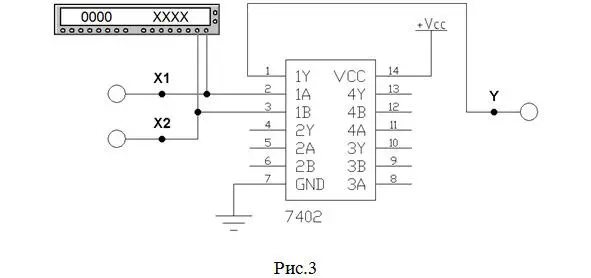

6. Собрать схему (рис.3) для исследования работы микросхемы SN74ALS02 фирмы «Texas Instruments Inc.» (российский аналог – микросхема КР1533ЛЕ1), содержащей 4 элемента 2ИЛИ-НЕ. Примечание: в схеме на рис.3 используется 1-й элемент данной микросхемы. Учащиеся применяют элемент, номер которого определяется по таблице 1.
7. Показать работу выбранного элемента 2ИЛИ-НЕ данной микросхемы для всех комбинаций входных сигналов. Убедиться, что элемент работает в соответствии с составленной таблицей истинности. Результат показать преподавателю.
ВЫПОЛНЕНИЕ РАБОТЫ
Предположим для примера, что мы сидим за компьютером №2.
Выполнение предварительного задания

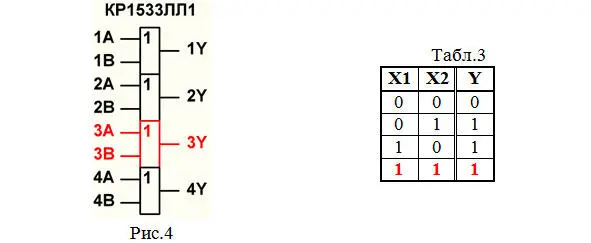

1. Чертим микросхему КР1533ЛЛ1 (рис.4).
2. Составляем таблицу истинности элемента 2ИЛИ (табл.3). Этот элемент имеет 2 входа, поэтому в таблице истинности будет 2 2=4 строки. Напомним, что элемент 2ИЛИ выполняет логическое сложение 2 сигналов Х1,Х2.

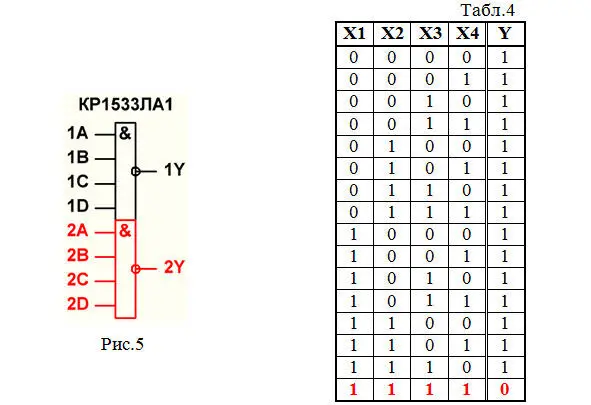

3. Чертим микросхему КР1533ЛА1 (рис.5).
4. Составляем таблицу истинности элемента 4И-НЕ (табл.4). Этот элемент имеет 4 входа, поэтому в таблице истинности будет 2 4=16 строк. Напомним, что элемент 4И-НЕ выполняет логическое умножение 4 сигналов Х1,Х2, Х3, Х4 с последующим инвертированием полученного результата.

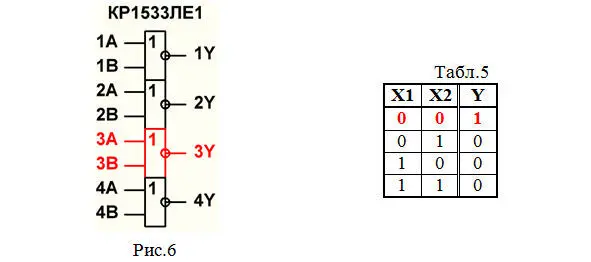

5. Чертим микросхему КР1533ЛЕ1 (рис.6).
6. Составляем таблицу истинности элемента 2ИЛИ-НЕ (табл.5). Этот элемент имеет 2 входа, поэтому в таблице истинности будет 2 2=4 строки. Напомним, что элемент 2ИЛИ выполняет логическое сложение 2 сигналов Х1,Х2 с последующим инвертированием полученного результата.
Выполнение лабораторной работы
