15. В составленной таблице истинности элемента 2И имеется 4 строки, поэтому в левой колонке генератора сигналов будем использовать тоже 4 строки с адресами 0000, 0001, 0002, 0003. Последний нужный адрес 0003 указываем в окошке Finalгенератора сигналов.

16. Устанавливаем курсор на первую строку левой колонки.

17. В окошке Binaryпечатаем входные сигналы первой строки таблицы истинности: 00 (00 2=0000 2= 0 16).

18. Устанавливаем курсор на вторую строку левой колонки.

19. В окошке Binaryпечатаем входные сигналы второй строки таблицы истинности: 01 (01 2=0001 2= 1 16).

20. Устанавливаем курсор на третью строку левой колонки.

21. В окошке Binaryпечатаем входные сигналы третьей строки таблицы истинности: 10 (10 2=0010 2= 2 16).

22. Устанавливаем курсор на четвертую строку левой колонки.

23. В окошке Binaryпечатаем входные сигналы четвертой строки таблицы истинности: 11 (11 2=0011 2= 3 16).

24. Нажимаем на клавишу Stepи получаем картинку, показанную на рис.10.

25. Сверяем полученный результат с таблицей истинности элемента 2И (табл.4). Действительно, при подаче на входы Х1(2А в микросхеме SN74ALS08) и Х2(2В в микросхеме SN74ALS08) сигналов 0 и 0 на выходе Y(2Y в микросхеме SN74ALS08) формируется сигнал 0 (результат логического умножения).

26. Еще раз нажимаем на клавишу Stepи получаем картинку, показанную на рис.11.

27. Сверяем полученный результат с таблицей истинности элемента 2И (вторая строка табл.4). Действительно, логическое умножение сигналов 0 и 1 дает на выходе сигнал 0.

28. В третий раз нажимаем на клавишу Stepи получаем картинку, показанную на рис.12.

29. Сверяем полученный результат с таблицей истинности элемента 2И (третья строка табл.4). Действительно, логическое умножение сигналов 1 и 0 дает на выходе сигнал 0.

30. Последний раз нажимаем на клавишу Stepи получаем картинку, показанную на рис.13.

31. Сверяем полученный результат с таблицей истинности элемента 2И (четвертая строка табл.4, выделена красным цветом). Действительно, только логическое умножение сигналов 1 и 1 дает на выходе сигнал 1.

32. Собираем схему (рис.3) для исследования работы микросхемы SN74ALS15 фирмы «Texas Instruments Inc.» (российский аналог – микросхема КР1533ЛИ3), содержащей 3 элемента 3И. Согласно табл.2 будем использовать 1-й элемент данной микросхемы (выделен красным цветом на рис.6).

33. Разворачиваем панель генератора сигналов.

34. В составленной таблице истинности элемента 3И имеется 8 строк, поэтому в левой колонке генератора сигналов будем использовать тоже 8 строк с адресами 0000, 0001, …, 0007. Последний нужный адрес 0007 указываем в окошке Finalгенератора сигналов.

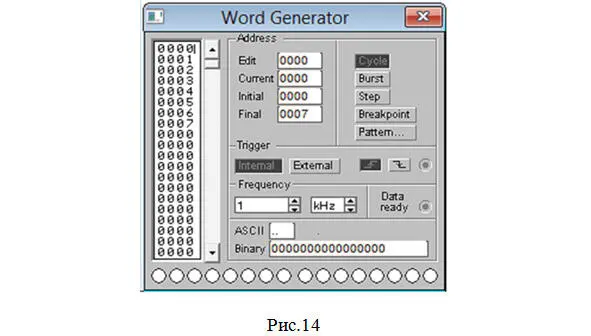

35. Дальнейшую настройку генератора сигналов производим так, как подробно описано в лабораторных работах 1 и 2, а также пунктах 16—23 данной работы. В результате генератор сигналов будет иметь вид, показанный на рис.14.

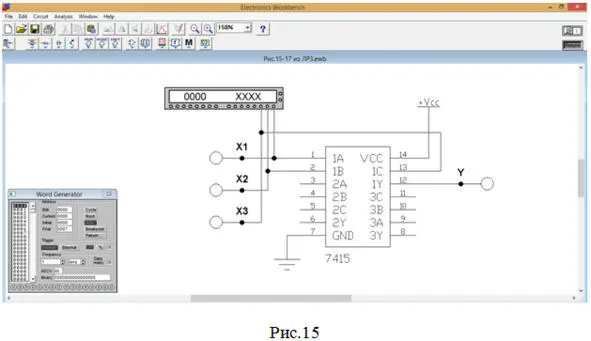

36. Нажимаем на клавишу Stepи получаем картинку, показанную на рис.15.

37. Сверяем полученный результат с таблицей истинности элемента 3И (табл.5). Действительно, при подаче на входы Х1, Х2и Х3(соответственно 1А, 1В и 1С в микросхеме SN74ALS15) сигналов 0, 0 и 0 на выходе Y(1Y в микросхеме SN74ALS15) формируется сигнал 0 (результат логического умножения).

38. Еще раз нажимаем на клавишу Stepи получаем картинку, показанную на рис.16.
