1. Запускаем программу исследования работы элементов и устройств электроники и микроэлектроники «Elektroniks Workbehch».

2. Собираем схему (рис.7) для исследования работы микросхемы SN74ALS32А фирмы «Texas Instruments Inc.» (российский аналог – микросхема КР1533ЛЛ1), содержащей 4 элемента 2ИЛИ. Согласно табл.1 используем 3-й элемент данной микросхемы (выделен красным цветом на рис.4).

3. Разворачиваем панель и настраиваем генератор сигналов аналогично пунктам 14—23 предыдущей лабораторной работы.

4. Выполняем исследование работы элемента 2ИЛИ данной микросхемы аналогично пунктам 24—31 предыдущей лабораторной работы. Особо обратим внимание на последнюю 4-ю строку таблицы истинности (в табл.3 выделена красным цветом): при нажатии на клавишу Stepчетвертый раз (рис.8) видим, что при логическом сложении поступающих на входы сигналов 1 и 1 на выходе Y формируется сигнал 1 (при арифметическом сложении получается 2).

5. Собираем схему (рис.9) для исследования работы микросхемы SN74ALS20А фирмы «Texas Instruments Inc.» (российский аналог – микросхема КР1533ЛА1), содержащей 2 элемента 4И-НЕ. Будем использовать 2-й элемент данной микросхемы согласно табл.2 (выделен красным цветом на рис.5).

6. Разворачиваем панель генератора сигналов.

7. В составленной таблице истинности элемента 4И-НЕ (табл.4) имеется 16 строк, поэтому в левой колонке генератора сигналов будем использовать тоже 16 строк с адресами 0000, 0001, …, 000F. Последний нужный адрес 000Fуказываем в окошке Finalгенератора сигналов.

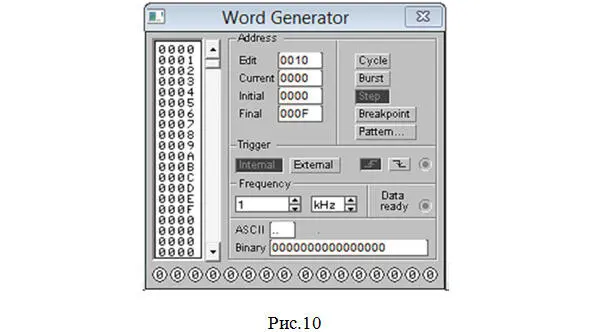

8. Дальнейшую настройку генератора сигналов производим так, как подробно описано в предыдущих лабораторных работах. В результате генератор сигналов будет иметь вид, показанный на рис.10.

9. Выполняем исследование работы элемента 4И-НЕ данной микросхемы, нажимая на клавишу Step 16 раз и проверяя получаемые результаты по таблице истинности (аналогично пунктам 24—31 предыдущей лабораторной работы.

Особо обратим внимание на последнюю 16-ю строку таблицы истинности (в табл.4 выделена красным цветом): при нажатии на клавишу Step16-й раз (рис.11) видим, что при на выходе формируется сигнал 0 только при наличии сигналов 1 на всех входах.

10. Собираем схему (рис.12) для исследования работы микросхемы SN74ALS02 фирмы «Texas Instruments Inc.» (российский аналог – микросхема КР1533ЛЕ1), содержащей 4 элемента 2ИЛИ-НЕ. Согласно табл.1 используем 3-й элемент данной микросхемы (выделен красным цветом на рис.6).

11. Разворачиваем панель и настраиваем генератор сигналов аналогично пунктам 14—23 предыдущей лабораторной работы.

12. Выполняем исследование работы элемента 2ИЛИ-НЕ данной микросхемы аналогично пунктам 24—31 предыдущей лабораторной работы.

Особо обратим внимание на первую строку таблицы истинности (в табл.5 выделена красным цветом): при нажатии на клавишу Stepпервый раз (рис.13) видим, что только при наличии на входах сигналов 0 и 0 на выходе формируется сигнал 1.

Предварительное задание

Перед выполнением задания следует рассмотреть Пример 1 из §1.2 [Л1].

1. Начертить в отчете микросхему КР1533ЛП5. Составить таблицу истинности элемента «исключающее 2ИЛИ».

2. Начертить в отчете микросхему КР1533АП4.

3. Начертить в отчете схему мажоритарного элемента «2 из 3» (рис.3, но по «восточному» стандарту). Составить таблицу истинности такого элемента. Указать карандашом (для одной комбинации входных сигналов) и ручкой (для другой комбинации входных сигналов) значения сигналов на входах и выходах всех элементов при наличии разрешения. Комбинации входных сигналов (входные коды) указаны в табл.1.
