М. Нсанов - Сборник лабораторных работ по цифровым устройствам. Для колледжей

Порядок выполнения работы

1. Запустить программу исследования работы элементов и устройств электроники и микроэлектроники «Elektroniks Workbehch».

3. Показать работу выбранного элемента «исключающее 2ИЛИ» данной микросхемы для всех комбинаций входных сигналов. Убедиться, что элемент работает в соответствии с составленной таблицей истинности. Результат показать преподавателю.

4. Собрать схему (рис.2) для исследования работы микросхемы SN74ALS241А фирмы «Texas Instruments Inc.» (российский аналог – микросхема КР1533АП4), содержащей два четырехразрядных магистральных передатчика, каждый из которых имеет по четыре буферных повторителя с тремя состояниями и повышенным коэффициентом разветвления. Примечание: в схеме на рис.4 используется 1-й передатчик данной микросхемы. Учащиеся применяют тот передатчик, номер которого определяется по табл.3.

5. Показать преподавателю работу выбранного магистрального передатчика данной микросхемы для двух комбинаций входных сигналов (двух кодов), которые определяются по табл.3. Для этого в левой колонке генератора сигналов следует использовать две строки с адресами 0000 и 0001.

6. Далее для этих же комбинаций входных сигналов показать преподавателю работу выбранного магистрального передатчика при переходе микросхемы в Z-состояние. На входах 1—4 могут быть любые сигналы, но должны быть и нули, и единицы. Использовать следующие две строки в левой колонке генератора сигналов с адресами 0002 и 0003.

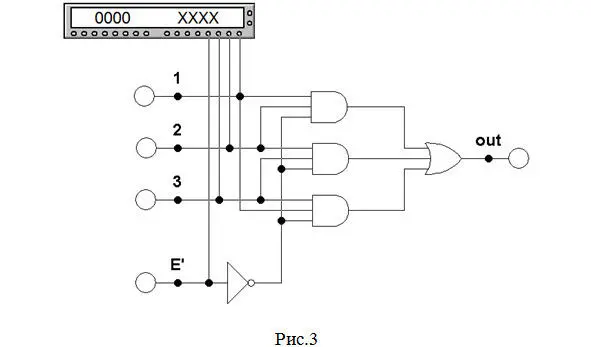

7. Собрать схему (рис.3) для исследования работы мажоритарного элемента.

8. Показать преподавателю работу элемента для двух входных кодов, указанных в табл.1. Для этого в левой колонке генератора сигналов следует использовать две строки с адресами 0000 и 0001.

9. Сравнить полученные результаты с выполненным предварительным заданием и сделать вывод.

10. Еще в одной строке с адресом 0002 показать и объяснить преподавателю вариант, когда элемент срабатывать не будет (на входах 1—3 могут быть любые сигналы, но должны включать и нули, и единицы).

ВЫПОЛНЕНИЕ РАБОТЫ

Предположим для примера, что мы сидим за компьютером №3.

Выполнение предварительного задания

1. Чертим микросхему КР1533ЛП5 (рис.4).

2. Составляем таблицу истинности элемента «исключающее 2ИЛИ» (табл.4).

3. Чертим микросхему КР1533АП4 (рис.5).

4. Чертим схему мажоритарного элемента «2 из 3» (рис.6).

Здесь Е( enable) – разрешающий вход. Элемент будет нормально работать только при подаче на вход Еразрешающего сигнала 0. При Е = 1 элемент работать не будет и на выходе Y будет всегда сигнал 0 при любых сигналах на входах.

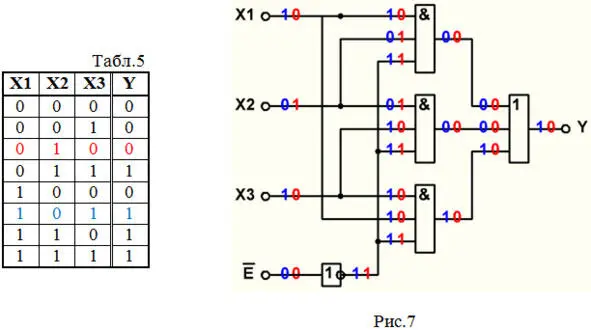

5. Составим таблицу истинности такого элемента (табл.5).

6. Выполняем анализ работы этой схемы в статическом режиме (рис.7) при наличии разрешения для двух входных кодов по табл.1: для первого кода – красным цветом, для второго кода – синим.

Выполнение лабораторной работы

1. Запускаем программу исследования работы элементов и устройств электроники и микроэлектроники «Elektroniks Workbehch».
