3. Показать работу микросхемы для двух указанных в предварительном задании комбинаций входных сигналов. Убедиться, что элемент работает в соответствии с выполненным заданием. Результат показать преподавателю.

4. Собрать схему (рис.4) для исследования работы микросхемы NTE4086B фирмы NTE Electronics (российских аналогов не обнаружено).

5. Показать работу микросхемы для двух указанных в предварительном задании комбинаций входных сигналов. Убедиться, что элемент работает в соответствии с выполненным заданием. Результат показать преподавателю.

ВЫПОЛНЕНИЕ РАБОТЫ

Предположим для примера, что мы сидим за компьютером №4.

Выполнение предварительного задания

1. Чертим в отчете структуру микросхемы КР1533ЛР4 (рис.5).

2. Укажем значения сигналов на входах и выходах всех элементов данной микросхемы (рис.5) для двух комбинаций входных сигналов (первая – красным цветом, вторая – синим): 00111111 и 10100001, заданных в табл.1.

3. Чертим в отчете структуру микросхемы NTE4086B фирмы NTE Electronic (рис.6).

4. Укажем значения сигналов на входах и выходах всех элементов данной микросхемы (рис.6) для двух комбинаций входных сигналов (первая – карандашом, вторая – ручкой): 0101101100 и 1010100001, заданных в табл.2.

Выполнение лабораторной работы

1. Запускаем программу исследования работы элементов и устройств электроники и микроэлектроники «Elektroniks Workbehch».

2. Собираем схему (рис.3) для исследования работы микросхемы SN74LS55 фирмы Texas Instruments Inc. (российский аналог – микросхема КР1533ЛР4).

3. Разворачиваем панель генератора сигналов (рис.7).

4. По заданию нужно показать работу микросхемы для двух комбинаций входных сигналов (двух кодов), поэтому в левой колонке генератора сигналов используем 2 строки с адресами 0000 и 0001.Следовательно, последний нужный адрес 0001 указываем в окошке Final(рис.7).

5. Устанавливаем курсор на первую строку левой колонки (рис.7).

6. В окошке Binaryпечатаем (рис.7) 8 входных сигналов первого кода: 0011 1111 (0011 2 = 3 16, 1111 2= F 16,).

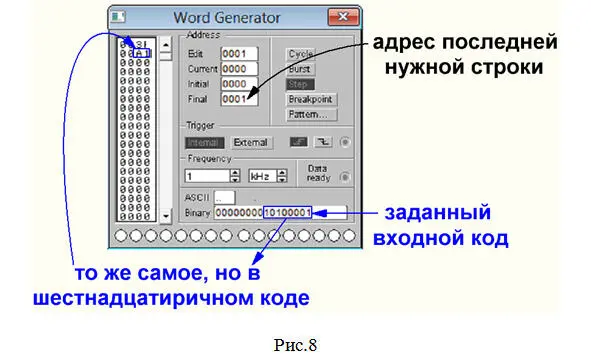

7. Устанавливаем курсор на вторую строку левой колонки (рис.8).

8. В окошке Binaryпечатаем (рис.8) 8 входных сигналов второго кода: 1010 0001 (1010 2 = A 16), 0001 2= 1 16).

9. Нажимаем на клавишу Stepи получаем картинку, показанную на рис.9. Сверяем полученные результаты с выполненным красным цветом предварительным заданием на рис.5 и делаем вывод: в данном случае все работает правильно.

10. Еще раз нажимаем на клавишу Step. В результате получаем картинку, показанную на рис.10. Сверяем полученные результаты с выполненным красным цветом предварительным задание на рис.5 и делаем вывод: в данном случае все тоже работает правильно.

11. Собираем схему (рис.4) для исследования работы микросхемы NTE4086B фирмы NTE Electronics (российских аналогов не обнаружено).

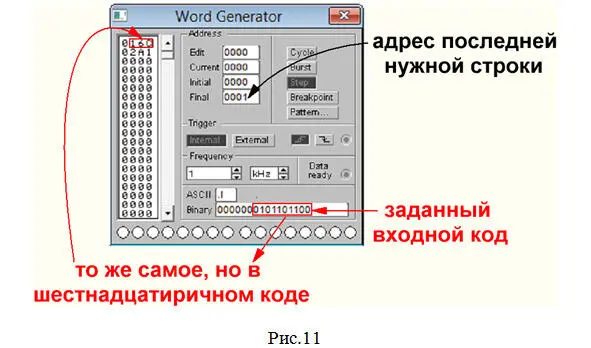

12. Разворачиваем панель генератора сигналов (рис.11).

13. По заданию нужно показать работу микросхемы для двух комбинаций входных сигналов (двух кодов), поэтому в левой колонке генератора сигналов используем 2 строки с адресами 0000 и 0001. Следовательно, последний нужный адрес 0001 указываем в окошке Final(рис.11).

14. Устанавливаем курсор на первую строку левой колонки (рис.11).

15. В окошке Binaryпечатаем (рис.11) 10 входных сигналов первого кода: 01 0110 1100 (01 2 = 0001 2 = 1 16, 0110 2 = 6 16, 1100 2 = С 16).
