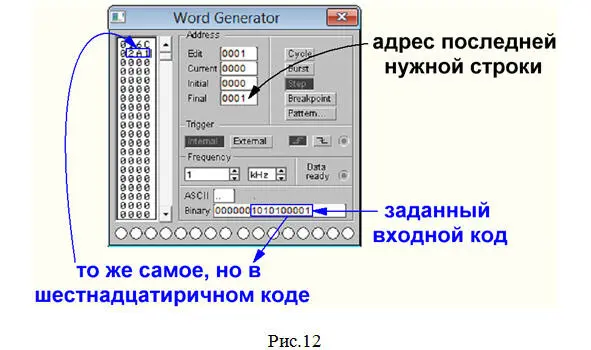

16. Устанавливаем курсор на вторую строку левой колонки (рис.12).

17. В окошке Binaryпечатаем (рис.12) 10 входных сигналов второго кода: 10 1010 0001 (10 2 = 0010 2 = 2 16, 1010 2 = A 16, 0001 2= 1 16).

18. Нажимаем на клавишу Step. В результате получаем картинку, показанную на рис.13. Сверяем полученные результаты с выполненным красным цветом предварительным заданием на рис.6 и делаем вывод: в данном случае все работает правильно.

19. Еще раз нажимаем на клавишу Step. В результате получаем картинку, показанную на рис.14. Сверяем полученные результаты с выполненным красным цветом предварительным заданием на рис.6 и делаем вывод: в данном случае все тоже работает правильно.

Предварительное задание

Перед выполнением задания следует рассмотреть пример из §3.3 [Л1].

1. Начертить в отчете микросхему К555ИВ3 (рис.1).

2. Указать карандашом (для одного задания) и рядом ручкой (для другого задания) значения сигналов на всех входах и выходах этой микросхемы, если она выполняет кодирование десятичных цифр, указанных для каждого варианта в табл.1.

Порядок выполнения работы

1. Запустить программу исследования работы элементов и устройств электроники и микроэлектроники «Elektroniks Workbehch».

2. Собрать схему (рис.2) для исследования микросхемы шифратора SN74LS147N фирмы «Texas Instruments Inc.» (российский аналог – микросхема К555ИВ3).

Примечания:

– Авторы программы Electronics Workbenchиспользуют второй (не очень распространенный) вариант обозначения инвертирования: апостроф около обозначения вывода (например, 8′или B′)вместо черточки над обозначением. К сожалению, авторы программы Electronics Workbenchдалеко не везде придерживаются стандарта и своих же правил обозначений. Поэтому рекомендуем ориентироваться на обозначения выводов, которые ставит автор данного Сборника: где выводы инверсные, то их обозначения будут с апострофом.

– Здесь и во многих других местах программы Electronics Workbenchизображение микросхем приведено с ошибками. Согласно «западному» стандарту около инверсного вывода положено чертить кружок. Микросхема SN74LS147N, которая используется в данной работе, имеет все выводы инверсные, как и микросхема К555ИВ3 (рис.1). Поэтому любой вывод микросхемы SN74LS147N должен выглядеть, как, например, входы G2A и G2B в микросхеме SN74АLS138 лабораторной работы 11.

3. Настроить генератор сигналов для кодирования двух цифр своего варианта, указанных в табл.1.

4. Нажать на клавишу Step. Проверить по индикаторам правильность кодирования первой цифры из предварительного задания к данной лабораторной работе.

5. Второй раз нажать на клавишу Step. Проверить по индикаторам правильность кодирования второй цифры из предварительного задания к данной лабораторной работе.

6. Сделать вывод и показать результаты преподавателю.

ВЫПОЛНЕНИЕ РАБОТЫ

Для примера рассмотрим вариант №5.

Выполнение предварительного задания

Примечание: Подробное описание решения похожей задачи приведено в Примере из §3.3 [Л1]. Еще следует учесть, что микросхема К555ИВ3 выполняет преобразование любых десятичных чисел в двоично-десятичный код (напомним, что двоично-десятичных кодов много, но при использовании двоично-десятичного кода «8421» его название обычно не указывают). Здесь и далее нужно еще иметь в виду, что коды подаются на входы или формируются на выходах всегда и везде снизу вверх, начиная со старшего разряда. Почему здесь нет входа для цифры 0 – смотрите §3.4.из [Л1].
