М. Нсанов - Сборник лабораторных работ по цифровым устройствам. Для колледжей

Порядок выполнения работы

1. Запустить программу исследования работы элементов и устройств электроники и микроэлектроники «Elektroniks Workbehch».

2. Собрать схему (рис.2) для исследования микросхемы шифратора SN74LS148N фирмы «Texas Instruments Inc.» (российский аналог – микросхема К555ИВ1).

Примечание: Изображение микросхемы SN74LS148N программа Electronics Workbenchдает с ошибками. Здесь все выводы (кроме питания) – инверсные, как в микросхеме К555ИВ1 (рис.1). Более подробно смотрите примечание к рис.2 в лабораторной работе №7.

3. Настроить генератор сигналов для кодирования двух цифр своего варианта, указанных в табл.1. Предусмотреть еще одну строку для выполнения задания, указанного в пункте 6.

4. Нажать на клавишу Step. Проверить по индикаторам правильность кодирования первой цифры из предварительного задания к данной лабораторной работе.

5. Второй раз нажать на клавишу Step. Проверить по индикаторам правильность кодирования второй цифры из предварительного задания к данной лабораторной работе.

6. Показать работу микросхемы при отсутствии разрешения (при наличии пассивного сигнала) на входе EI(на входах цифр могут быть любые сигналы, но должны быть и нули, и единицы).

7. По результату пункта 5 сделать и записать в отчет вывод.

ВЫПОЛНЕНИЕ РАБОТЫ

Для примера рассмотрим вариант №6.

Выполнение предварительного задания

Примечание: Подробное описание решения такой задачи приведено в Примере из §3.3 [Л1]. Еще следует учесть, что микросхема К555ИВ1 выполняет преобразование десятичных цифр от 0 до 7 включительно в 3-разрядный двоичный код.

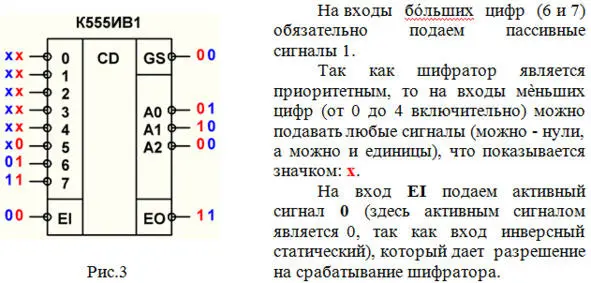

Здесь для наглядности сигналы, указанные в задании карандашом для первой цифры, показаны красным цветом, а ручкой для второй цифры – синим (рис.3).

1. Первым согласно табл.1 должно выполняться кодирование цифры 5 (рис.3). Поэтому подаем активный сигнал 0 на вход цифры 5 (активным здесь является сигнал 0, так как данный вход инверсный статический).

Десятичной цифре 5 соответствует 3-разрядный двоичный код 101. Но так как выходы микросхемы – инверсные, то на выходах формируется указанный код в инверсном виде: 010
