М. Нсанов - Сборник лабораторных работ по цифровым устройствам. Для колледжей

7. Показать работу выбранного элемента 3И данной микросхемы для всех комбинаций входных сигналов. Убедиться, что элемент работает в соответствии с составленной таблицей истинности. Результат показать преподавателю.

ВЫПОЛНЕНИЕ РАБОТЫ

Предположим для примера, что мы сидим за компьютером №1.

Выполнение предварительного задания

1. Чертим микросхему КР1533ЛН1 (рис.4). Обозначения выводов соответствует обозначениям микросхемы SN74ALS04А фирмы «Texas Instruments Inc.», которая является прямым аналогом микросхемы КР1533ЛН1 и будет исследоваться в данной лабораторной работе.

2. Составим таблицу истинности элемента НЕ (табл.3).

3. Чертим микросхему КР1533ЛИ1 (рис.5).

4. Составляем таблицу истинности элемента 2И (табл.4). Этот элемент имеет 2 входа, поэтому в таблице истинности будет 2 2=4 строки. Напомним, что элемент 2И выполняет логическое умножение 2 сигналов Х1,Х2 и выдает полученный результат на выходе Y.

5. Чертим микросхему КР1533ЛИ3 (рис.6).

6. Составляем таблицу истинности элемента 3И (табл.5). Этот элемент имеет 3 входа, поэтому в таблице истинности будет 2 3=8 строк. Напомним, что элемент 3И выполняет логическое умножение 3 сигналов Х1,Х2,Х3 и выдает полученный результат на выходе Y.

Выполнение лабораторной работы

1. Запускаем программу исследования работы элементов и устройств электроники и микроэлектроники «Elektroniks Workbehch».

2. Собираем схему (рис.1) для исследования работы микросхемы SN74ALS04А фирмы «Texas Instruments Inc.» (российский аналог – микросхема КР1533ЛН1), содержащей 6 элементов НЕ. Согласно пункту 2 «Порядка выполнения работы» будем использовать 1-й элемент данной микросхемы (выделен красным цветом на рис.4).

3. Разворачиваем панель генератора сигналов. Настройка генератора сигналов производится так, как подробно описано в лабораторных работах 1 и 2.

4. В составленной таблице истинности элемента НЕ имеется 2 строки, поэтому в левой колонке генератора сигналов будем использовать тоже 2 строки с адресами 0000, 0001. Последний нужный адрес 0001 указываем в окошке Finalгенератора сигналов.

5. Устанавливаем курсор на первую строку левой колонки.

6. В окошке Binaryпечатаем входной сигнал первой строки таблицы истинности: 0 (0 2=0000 2= 0 16).

7. Устанавливаем курсор на вторую строку левой колонки.

8. В окошке Binaryпечатаем входной сигнал второй строки таблицы истинности: 1 (1 2=0001 2= 1 16).

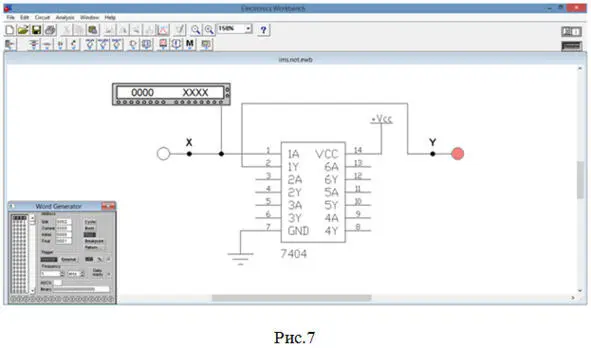

9. Нажимаем на клавишу Stepи получаем картинку, показанную на рис.7.

10. Сверяем полученный результат с таблицей истинности элемента НЕ (табл.3). Действительно, при подаче на вход Х(1А в микросхеме SN74ALS04А) сигнала 0 на выходе Y(1Y в микросхеме SN74ALS04А) формируется сигнал 1.

11. Еще раз нажимаем на клавишу Stepи получаем картинку, показанную на рис.8.

12. Сверяем полученный результат с таблицей истинности элемента НЕ (табл.3). Действительно, при подаче на вход Х(1А в микросхеме SN74ALS04А) сигнала 1 на выходе Y(1Y в микросхеме SN74ALS04А) формируется сигнал 0.

13. Собираем схему (рис.9) для исследования работы микросхемы SN74ALS08 фирмы «Texas Instruments Inc.» (российский аналог – микросхема КР1533ЛИ1), содержащей 4 элемента 2И. Согласно табл.1 будем использовать 2-й элемент данной микросхемы (выделен красным цветом на рис.5).

14. Разворачиваем панель генератора сигналов. Настройка генератора сигналов производится так, как подробно описано в лабораторных работах 1 и 2.
