Так как на участке разгона ракеты эффективность рулей недостаточна, то предусматривается параллельное газодинамическое управление с помощью двух сопел, расположенных в плоскости, перпендикулярной плоскости рулей, но по разные стороны корпуса. Реактивную силу создают пороховые газы ПУД, истекающие через то или другое сопло. Коммутация сопел осуществляется той же рулевой машиной синхронно с перебросом рулей.

Дестабилизаторы расположены в плоскости, перпендикулярной плоскости рулей, и имеют аналогичную им форму, но меньших размеров, складываются в углубления в корпусе и неподвижны после раскрытия. Они предназначены для оптимизации соотношения устойчивости и управляемости (располагаемых перегрузок) ракеты путём выбора положения центра давления относительно центра масс и поддержания вращения ракеты из-за их разворота относительно продольной оси.

Крылья выполнены в виде крыльевого блока, закрепленного на корпусе сопла маршевого двигателя по схеме «Х-+» относительно рулей. Крыльевой блок предназначен для стабилизации ракеты в направлении полёта, поддержания скорости вращения ракеты и создания подъёмной силы при наличии углов атаки .

Крыльевой блок состоит из корпуса, четырех складывающихся крыльев и механизма их стопорения. Корпус из алюминиевого сплава имеет:

1) отверстия для крепления блока;

2) 4 выступа для крепления стартового двигателя с помощью разжимного кольца;

3) 4 отверстия для установки механизма стопорения;

4) 4 отверстия для установки осей складывания крыльев.

До выхода ракеты из трубы крылья сложены против часовой стрелки. При выходе из трубы крылья под действием центробежных сил раскрываются и надёжно фиксируются механизмом стопорения.

Оптическая головка самонаведения 9Э410 предназначена для формирования сигнала управления, обеспечивающего пассивное самонаведение ракеты по методу пропорционального сближения .

ОГС представляет собой оптическое приёмное устройство и решает следующие задачи:

1) пространственная селекция целей;

2) спектральная селекция инфракрасного излучения поражаемых целей, ложных тепловых целей (ЛТЦ), фоновых помех и защита от них;

3) преобразование инфракрасного излучения выбранной для обстрела цели в электрический сигнал ошибки слежения, пропорциональный пространственному рассогласованию оптической оси ОГС и линии визирования «ракета — цель»;

4) захват и автоматическое сопровождение цели оптической осью (сведение ошибки слежения к нулю);

5) формирование сигнала управления ракетой, пропорционального угловой скорости линии визирования (по методу пропорционального сближения).

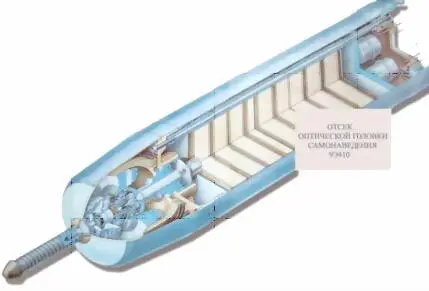

Рис. 19. Отсек ОГС 9Э410

Решение задачи пространственной селекции целей осуществляется созданием узкого поля зрения ОГС (2°) за счёт применения зеркально-линзовой оптической системы (объектива). Однако узкое поле зрения потребует точного прицеливания и принудительного совмещения оптической оси объектива с линией прицеливания.

Для пространственной селекции оптического излучения объектов выбор угла поля зрения носит характер оптимизации: при очень малом угле затрудняется наведение и сопровождение, а при большом — повышается объём информации, в том числе ложной. Величина угла зависит от отношения фокусного расстояния и диаметра кадра объектива.

Задача спектральной селекции инфракрасного излучения поражаемых целей, ложных тепловых целей (ЛТЦ), фоновых помех и защита от них решается путём избирательного двухканального приёма инфракрасного излучения поражаемых целей и помех.

Физическими основами пассивной оптической локации является то, что все тела, температура которых выше абсолютного нуля, излучают электромагнитные волны в оптическом диапазоне. Оптический диапазон лежит между радио— и рентгеновским излучением и включает в себя:

• инфракрасное излучение с длиной волны λ = 1000–0,78 мкм;

• видимое излучение — λ = 0,78–0,4 мкм;

• ультрафиолетовое излучение — λ = 0,4–0,001 мкм.

При этом также известно, что:

• максимум спектральной интенсивности излучения Солнца, его фоновых отражений достигается при λ = 1 мкм, а ложных тепловых целей (ЛТЦ) — при λ = 2 мкм;
