Для решения этих задач ОГС имеет следующую структуру и состав:

I. Следящий координатор цели (СКЦ):

1. Свободный гироскоп:

а) статор:

• катушки вращения (КВ);

• катушки коррекции (КК);

• катушки генератора опорных напряжений (ГОН);

• катушки пеленга (П);

б) ротор:

• карданов подвес;

• постоянный магнит;

• координатор;

• оптическая система (О);

• фотоприёмники основного и вспомогательного каналов (ФПок, ФПвк);

2. Системы автоматического управления:

а) следящая система арретирования и коррекции ротора гироскопа (СС);

б) система стабилизации оборотов ротора гироскопа (ССО).

II. Автопилот:

1. Формирователь сигнала управления рулями (ФСУР).

2. Газовая рулевая машина (и пороховой управляющий двигатель).

Оптическая система

Оптическая система предназначена для избирательного приёма инфракрасного излучения поражаемых целей и помех и фокусировки его в фокальных плоскостях основного и вспомогательного спектральных каналов координатора .

В ОГС 9Э410 применена зеркально-линзовая оптическая система, состоящая из следующих элементов:

1) обтекатель;

2) главное зеркало;

3) корригирующая линза;

4) контрзеркало;

5) спектроразделительный фильтр.

Все элементы оптической системы, за исключением обтекателя, размещены на валу ротора гироскопа и образуют объектив, имеющий шесть степеней свободы:

• вращение относительно 3 осей связанной системы координат (начало координат — в точке карданного подвеса ротора):

— вкруговую по крену (относительно оптической оси);

— на углы ±38° по тангажу и рысканию (углы пеленга цели);

• перемещение вместе с ракетой по 3 осям земной системы координат.

Фокусное расстояние ( F ) такого объектива равно пути оптического потока от зеркала до фоторезистора, расположенного в фокальной плоскости.

Угол зрения объектива ( φ ) равен отношению диаметра фотосопротивления ( d ) к фокусному расстоянию:

φ = d/F , град.

Телесный угол поля зрения ω ≈ φ 2, стерадиан.

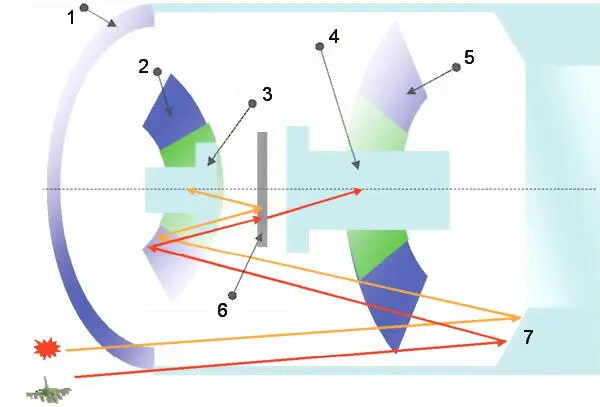

Рис. 21. Прохождение оптических сигналов цели и помехи в объективе ОГС:

1 — обтекатель; 2 — контрзеркало; 3 — фоторезистор ВК; 4 — фоторезистор ОК; 5 — корригирующая линза; 6 — спектроразделительный фильтр; 7 — главное зеркало-магнит

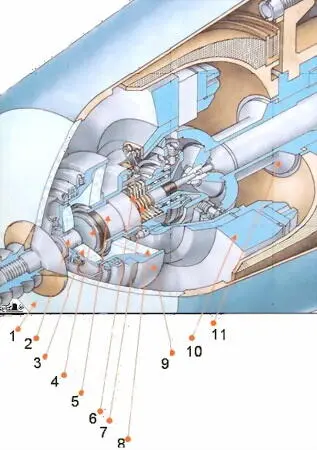

Рис. 22. Устройство оптической системы ОГС:

1 — обтекатель; 2 — фотоприемник ВК; 3 — контрзеркало; 4 — спектрораздельный фильтр; 5 — фотоприемник ОК; 6 — обойма; 7 — коллектор; 8 — корригирующая линза; 9 — бленда; 10 — главное зеркало; 11 — карданов подвес

1. Обтекатель , как оптический компонент, является слабой отрицательной (рассеивающей) линзой. Он выполнен в виде мениска, ограниченного двумя сферическими поверхностями, из ИК-прозрачного материала с высокой излучательностью, теплопроводностью и теплоёмкостью.

2. Главное зеркало образовано сферической поверхностью торца магнита ротора гироскопа. В качестве отражательного слоя используется пленка серебра.

3. Корригирующая линза — афокальная линза (с фокусом в бесконечность) выполняет функцию коррекции искажений оптического потока (возникающих из-за неточностей изготовления линз и немонохромности потока).

4. Контрзеркало — фокусирующий элемент с отражающей плёнкой серебра.

5. Спектроразделительный фильтр — оптический компонент, выполненный из специального стекла, прозрачного для излучения с λ = 2,6–6,5 мкм и отражающего сигналы с λ = 0,46–4 мкм.

Таким образом, инфракрасное излучение истинных и ложных целей, попавших в узкое поле зрения объектива, слабо рассевается обтекателем, обеспечивая засветку рабочей поверхности главного зеркала при наличии ошибки слежения (при отсутствии ошибки излучение экранируется корпусом бленды объектива).

Отразившись от главного зеркала, оптический поток проходит через корригирующую линзу на контрзеркало. Коррекцией устраняются отклонения потока от заданного направления (погрешности изображения — аберрации).

Отразившись от контрзеркала, оптический поток направляется на спектроразделительный фильтр. Благодаря фильтру инфракрасное излучение истинной цели фокусируется в пятно диаметром 1 мм в фокальной плоскости основного спектрального канала, а инфракрасное излучение ложных тепловых целей (ЛТЦ) и помех фокусируется в фокальной плоскости вспомогательного спектрального канала.
