Игорь Акулов - Техническая подготовка командира взвода ПЗРК 9К38 «Игла»

2) двухступенчатая тандемная твёрдотопливная двигательная установка;

3) одноканальная пассивная оптическая тепловая гироскопическая система самонаведения по методу пропорционального сближения;

4) боевая часть осколочно-фугасного действия с контактным взрывателем;

5) бортовой источник энергии на основе порохового аккумулятора давления.

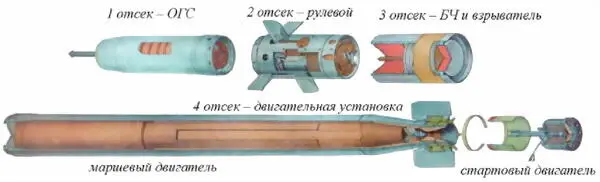

Рис. 17. Отсеки ракеты

Конструктивно ракета 9М39 состоит из скрепленных между собой отсеков (рис. 17):

• В отсеке ОГС размещены три основные системы: координатор цели, следящая система координатора и автопилот (формирователь сигнала управления рулями — ФСУР).

• В рулевом отсеке размещены: рулевая машина с рулями, дестабилизаторы, датчик угловой скорости с усилителем, бортовой источник питания (БИП), пороховой аккумулятор давления (ПАД), пороховой управляющий двигатель (ПУД).

• В отсеке боевой части размещены собственно боевая часть, контактный взрыватель, взрывной генератор и провода электрической связи с БИП.

• В отсеке двигательной установки последовательно расположены двухрежимный маршевый двигатель и стартовый двигатель. С наружной стороны на сопловой блок установлены крылья.

Таблица 5

Основные тактико-технические характеристики ракеты

Планер ракеты 9М39 предназначен для решения следующих задач:

1) создания управляющей силы, изменяющей направление полёта;

2) гашения колебаний корпуса, возникающих при управлении;

3) стабилизации ракеты в направлении полёта;

4) поддержания скорости вращения ракеты в полёте;

5) создания подъёмной силы;

6) размещения бортовой аппаратуры.

Планер выполнен по аэродинамической схеме « утка » и состоит из:

• носового обтекателя с аэродинамическим насадком;

• корпуса;

• рулей;

• дестабилизаторов;

• крыльев.

Носовой обтекатель с аэродинамическим насадком предназначен для снижения лобового аэродинамического сопротивления ракеты и пропускания лучистой энергии от цели с минимальными потерями . Обтекатель выполнен из специального стекла в виде мениска. Металлический насадок, кроме снижения сопротивления, ещё и уменьшает нагрев обтекателя.

Корпус планера предназначен для создания подъёмной силы и размещения бортовой аппаратуры . Как уже отмечено, корпус состоит из скрепленных между собой цилиндрических отсеков.

Рули предназначены для создания управляющей силы , изменяющей направление полёта, и гашения колебаний корпуса , возникающих при управлении. Они представляют собой пару аэродинамических пластин из прочной стали. Их форма обеспечивает оптимальное обтекание конструкции сверхзвуковым воздушным потоком и создание управляющей силы требуемой величины. Когда ракета находится в пусковой трубе, рули сложены в отверстия в корпусе рулевого отсека и размыкают цепи блока взведения взрывателя. После выхода вращающейся ракеты из трубы рули под действием центробежных сил и пружин стопоров раскрываются, надёжно фиксируются в рабочем положении и коммутируют цепи питания взрывателя и порохового управляющего двигателя (ПУД).

При одноканальном управлении вращающейся ракетой для создания управляющей силы в любом направлении полёта рули перебрасываются рулевой машиной из одного крайнего положения в другое (на ±15°) 4 раза за один оборот вращения ракеты. Для этого ОГС, определяя ошибку наведения ракеты, формирует релейный сигнал управления рулевой машиной, задающий время нахождения рулей в каждом из 4 крайних положений.

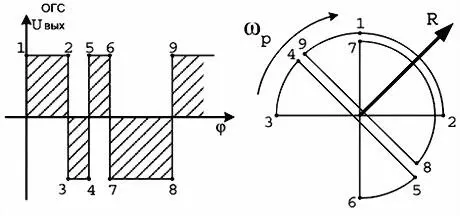

Рис. 18. Создание результирующей аэродинамической силы R в соответствии с управляющим сигналом
