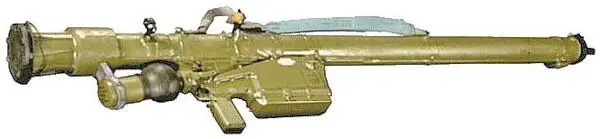

Рис. 4. ПЗРК 9К310 «Игла-1»

Средства воздушного нападения продолжали развиваться, развивались и средства борьбы с ними. Следующим этапом в совершенствовании ПЗРК был этап создания переносных зенитных ракетных комплексов « Стрела-3 » и « Игла-1 ».

В этих комплексах был применён новый наземный блок питания, включающий в себя сам источник питания и баллон с газом, новая более чувствительная ГСН с охлаждаемым фотоприёмником, новая двигательная установка, после чего существенно увеличилась вероятность поражения, помехозащищённость, скорость поражаемых воздушных целей, скорость полёта самой ракеты.

Самое главное, что эти комплексы получили возможность вести стрельбу не только на догонных, но и на встречных курсах.

Таблица 3

Основные тактико-технические характеристики

Комплексом нового — третьего — поколения до сих пор считается переносной зенитный ракетный комплекс 9К38 « Игла ».

Переносной зенитный ракетный комплекс 9К38 « Игла » является средством непосредственного прикрытия войск и объектов от ударов средств воздушного нападения (СВН) противника. Он состоит на вооружении зенитных отделений, зенитных ракетных взводов и батарей, входящих в состав зенитных дивизионов, а также других подразделений родов войск видов Вооружённых Сил РФ с 1983 г.

Рис. 5. ПЗРК 9К38 «Игла»

Комплекс предназначен для поражения реактивных, турбовинтовых и винтомоторных самолётов, а также вертолётов на встречных и догонных курсах в условиях естественных (фоновых) и искусственных тепловых помех при визуальной видимости цели.

Таблица 4

Тактико-технические характеристики

1. Боевые средства

• Зенитная управляемая ракета 9М39 представляет собой реактивный летательный аппарат, снабжённый двухступенчатой твёрдотопливной двигательной установкой, бортовой аппаратурой управления полётом по методу пропорционального сближения за счёт пассивного оптического самонаведения и боевой частью с контактным взрывателем.

Рис. 6. ЗУР 9М39

• Пусковая труба 9П39 (9П39-1) обеспечивает прицельный и безопасный пуск ракеты, а также является направляющим устройством при пуске и одновременно служит контейнером при эксплуатации ракеты.

Рис. 7. Пусковая труба 9П39
