Игорь Акулов - Техническая подготовка командира взвода ПЗРК 9К38 «Игла»

• Наземный источник питания 9Б238 (одноразового действия) предназначен для снабжения хладагентом ОГС и обеспечения электроэнергией комплекса в период подготовки к пуску ракеты.

Рис. 8. НИП 9Б238

• Пусковой механизм 9П516-1 (без НРЗ-9П516) предназначен для подготовки к пуску и пуска ракеты по выбранной цели для обстрела. Обеспечивает звуковую сигнализацию качества захвата цели и её принадлежности, а также исключает обстрел цели с принадлежностью «свой» при использовании НРЗ 1Л-14.

Рис. 9. Пусковой механизм 9П516-1

2. Средства приёма целеуказания и связи

• Переносной электронный планшет 1Л15-1 обеспечивает своевременное оповещение стрелка-зенитчика о месте нахождения и направлении движения воздушных целей (от 1 до 4), индикацию траектории перемещения и принадлежности целей в радиусе 12,5 км. Информацию о целях в виде кодограммы ПЭП получает на встроенный радиоприёмник с батарейного командного пункта (БКП) или командного пункта (КП) зенитного дивизиона.

Рис. 10. ПЭП 1Л15-1

• Радиостанция Р-157 обеспечивает приём оповещения о воздушной обстановке и управление огнём стрелков-зенитчиков. Вместо указанных средств связи могут использоваться переносные аналоги.

Рис. 11. Радиостанция Р-157

3. Средства технического обслуживания

• Подвижный контрольный пункт ПКП 9В866 и контрольно-проверочная аппаратура 9Ф719 служат для проведения технического обслуживания и регламентных работ боевых средств комплекса в полевых условиях и на базах (арсеналах).

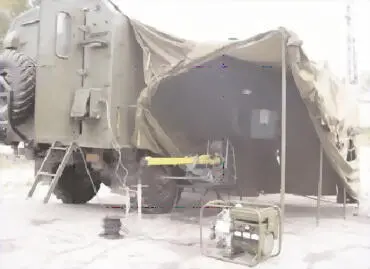

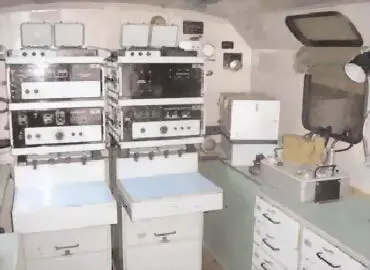

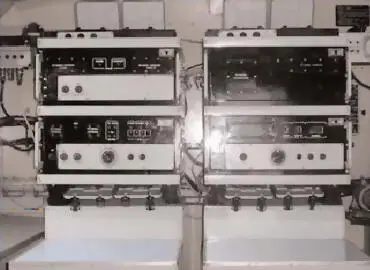

Рис. 12. ПКП 9В866 с КПА 9Ф719

4. Учебно-тренировочные средства

• Унифицированный полевой тренажер 9Ф635 предназначен для обучения и комплексных тренировок одного, двух или трёх стрелков-зенитчиков боевой работе и стрельбе по имитированным и реальным воздушным целям в реальной фоновой обстановке с обеспечением объективного контроля действий обучаемых.

• Учебно-тренировочный комплект 9Ф663 предназначен для психофизиологической подготовки одного или двух стрелков-зенитчиков и выполнения учебно-тренировочных задач на месте и в движении. Обеспечивает имитацию пуска ракеты (болванки) на безопасной площадке.

• Учебно-разрезной макет 9К38УР предназначен для изучения устройства боевых средств комплекса.

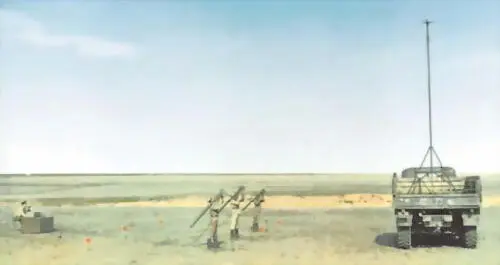

Рис. 13. Унифицированный полевой тренажёр 9Ф635

Рис. 14. Учебно-тренировочный комплект 9Ф663

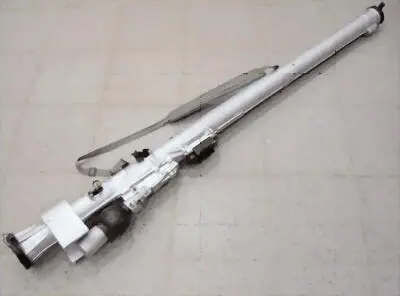

Рис. 15. Учебно-разрезной макет 9К38УР

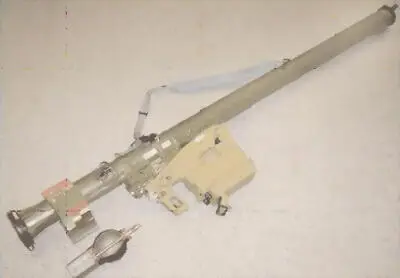

Рис. 16. Габаритно-весовой макет 9К38 ГВМ

• Габаритно-весовой макет 9К38 ГВМ предназначен для обучения и тренировки стрелков-зенитчиков выполнению правил обращения с боевым комплексом, а также выполнению нормативов боевой работы.

• Комплект электрифицированных стендов 2У438 предназначен для изучения устройства боевых средств комплекса, режимов работы и взаимодействия составных частей, а также правил стрельбы и боевой работы.

При поступлении команды « К бою! » или самостоятельно после визуального обнаружения цели стрелок-зенитчик занимает стартовую позицию, принимает удобное для стрельбы боевое положение и изготавливается к стрельбе. Определив исходные данные для стрельбы и момент пуска ракеты, он приводит в действие НИП.

После производства накола НИП сжатый газ поступает в фотоприёмник ракеты для охлаждения оптической головки самонаведения. Одновременно срабатывает батарея электропитания, и напряжение с неё поступает в электронные блоки пускового механизма, ракеты и пусковой трубы. Ротор гироскопа ОГС ракеты разгоняется за 5 с до100 об/с и арретируется (электрически стопорится), т. е. происходит согласование оптической оси ОГС ракеты с осью прицела пусковой трубы.
