• нагретые элементы сопел реактивных двигателей и выхлопных патрубков поршневых двигателей, а также их выхлопные газовые струи имеют инфракрасное (тепловое) излучение в узком диапазоне длин волн 2,6–6,5 мкм.

При построении приёмных устройств для инфракрасного излучения в объективах создаются входные оптические полосовые фильтры, которые, в принципе, могут быть созданы различными методами: интерференцией, избирательным поглощением, избирательным отражением, избирательным преломлением и поляризацией.

Использование в приёмниках оптических фильтров позволяет:

• выделить из всего потока лучистой энергии только инфракрасное излучение целей и помех;

• образовать в приемном устройстве два спектральных канала: основной (ОК) — поражаемых целей и вспомогательный (ВК) — помех.

Сравнение уровней сигналов в ОК и ВК позволяет выстроить логику селекции и защиты:

ВК/ОК < 1 — цель; ВК/ОК ≈ 1 — фон; ВК/ОК > 1 — ЛТЦ.

Задача преобразования инфракрасного излучения выбранной для обстрела цели в электрический сигнал ошибки слежения, пропорциональный пространственному рассогласованию оптической оси ОГС и линии визирования «ракета — цель» решается следующим образом:

• Оптическая система формирует в фокальной плоскости изображение цели в виде пятна малых размеров (положение пятна в фокальной плоскости однозначно характеризует направление (ε) и величину угла (А) рассогласования оптической оси и линии визирования, т. е. ошибку слежения).

• Модулятор приемного устройства, расположенный в фокальной плоскости, производит сканирование положения пятна и модуляцию потока лучистой энергии по закону ошибки слежения. В качестве модуляторов нашли применение вращающиеся диски — растры с чередующимися прозрачными и непрозрачными участками.

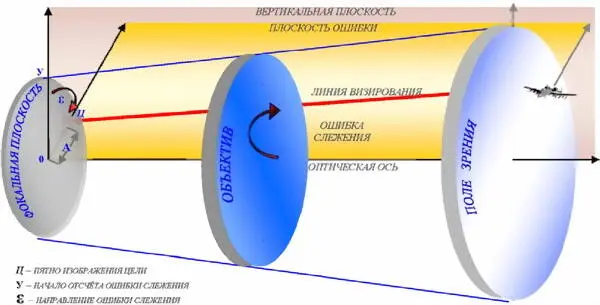

Рис. 20. Принцип формирования изображения цели и ошибки слежения

• Фотодетекторы приёмного устройства преобразовывают модулированный лучистый поток в пропорциональный электрический сигнал ошибки слежения. В качестве детекторов наибольшее применение нашли фоторезисторы — полупроводниковые приборы, не содержащие p — n перехода. В них при поглощении фотонов генерируются электронно-дырочные пары, создающие, при приложении внешнего электрического поля ток в рабочей цепи. Подбором материала и температуры фоторезистора можно обеспечить требуемый диапазон его спектральной чувствительности.

Для обеспечения захвата и автоматического сопровождения выбранной для обстрела цели необходимо:

1. Принудительно совместить (арретировать) оптическую ось ОГС с линией прицеливания пусковой трубы (реализуется автоматически при выдаче питания от наземного источника).

2. Прицелиться (совместить линию прицеливания с направлением на цель).

3. Для перехода на автоматическое сопровождение нажать на пусковой крючок (до положения «РР» — разрешение разарретирования). При этом следящая система разарретируется и начинает работать. Задающим воздействием для следящей системы является сигнал ошибки слежения, а в качестве исполнительного элемента используется свободный гироскоп, на роторе которого и закреплён объектив. Под действием электромагнитного момента внешних сил, создаваемого следящей системой, ротор гироскопа прецессирует в сторону уменьшения ошибки слежения, причем с угловой скоростью, пропорциональной ошибке слежения .

Формирование сигнала управления ракетой по методу пропорционального сближения осуществляет автопилот. Он представляет собой одноканальную систему автоматического регулирования и структурно состоит из формирователя сигнала управления рулями (ФСУР) и рулевой машины (РМ).

Объектом управления автопилота являются рули планера ракеты. С помощью планера изменяется положение ракеты относительно цели (т. е. изменяется положение линии визирования «ракета — цель»).

При управлении полётом по методу пропорционального сближения ракета наводится не на цель, а в некоторую упрежденную точку встречи (УТВ) по условию равенства нулю угловой скорости поворота линии визирования , т. е. наличие угловой скорости линии визирования свидетельствует об ошибке наведения, которую автопилот должен свести к нулю.

Измерителем угловой скорости линии визирования является гироскопический следящий координатор, сопровождающий цель. При этом информация об угловой скорости линии визирования содержится в сигнале ошибки слежения, поэтому он подается на автопилот как сигнал ошибки наведения.
