Рис. 2. Изменения рельефа лица в норме при различном состоянии мышц лица (мимических мышц). а – мальчик с собакой (Мурильо, 1650), б – автопортрет (Ван Дейк, 1630).

Особенности рельефа, выявляемые при осмотре, условно подразделяют на две группы.

1. Динамические.

2. Статические.

Динамические особенности, как правило, характеризуют изменения сократительных способностей мышц, их объема (маскообразное лицо при параличе мимических мышц, ригидность жевательной мышцы при воспалительном процессе на соответствующей стороне) – рис. 3а.

Рис. 3. а – маскообразное лицо при параличе мимических мышц (по: Каверина В. В., 1967). б – выраженная припухлость при флегмоне щечной области справа (по: Шаргородский А. Г., 1985).

Статические особенности рельефа обусловлены отеком мягких тканей, образованием гематом, скоплением гноя и т. д. Изменение углублений, ямок, сглаживание борозд, морщин, деформация областей и т. д. определяется процессами, развивающимися не только в поверхностных, но и в глубоких слоях (рис. 3б).

Изменения рельефа можно оценивать качественно и количественно. При этом количественные характеристики можно определять как контактным (с помощью щупа), так и бесконтактным (голографическая интерферометрия) методами (рис. 4).

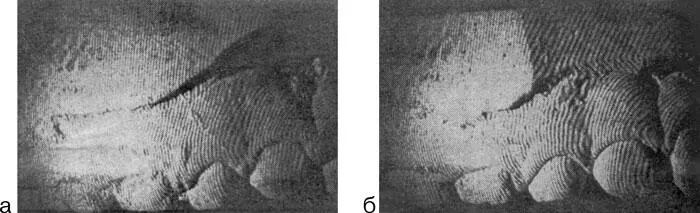

Рис. 4. Топографическая интерферограмма слепков челюстей, полученная до (а) и в процессе (б) ортодонтического лечения (по: Большаков О. П., Ильинская Т. А., Казак В.Ё., 1981).

Оценка последовательности расположения и свойств слоев (стратиграфия) является одной из важнейших задач топографической анатомии.

Стратиграфический подход, широко используемый при изучении топографической анатомии, позволяет:

• характеризовать свойства слоев топографо-анатомической области при последовательном учебном препарировании из П-образного лоскута;

• использовать программированный метод изучения топографической анатомии на упрощенных виртуальных моделях;

• планировать оперативно-хирургические действия в пределах каждого из слоев при разъединении тканей, остановке кровотечения и соединении тканей (рис. 5, 6).

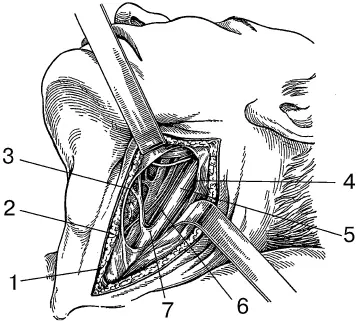

Рис. 5. Слои, определяемые в линейной ране при обнажении наружной сонной артерии:! – кожа; 2 – подкожная жировая клетчатка; 3 – подкожная мышца шеи; 4 – грудино-ключично-сосцевидная мышца; 5 – внутренняя яремная вена; 6 – блуждающий нерв; 7 – наружная сонная артерия (по: Лопухин Ю. М., Молоденков М. Н., 1968).

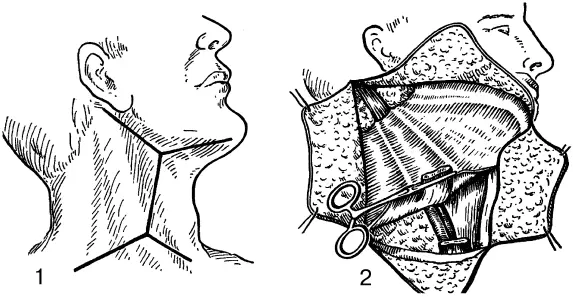

Рис. 6. Стратиграфическая последовательность действий при выполнении шейной лимфаденэктомии (операции Крайля) лоскутным способом: 1 – направления разрезов кожи перед выкраиванием лоскутов; 2 – рассечение поверхностной фасции и подкожной мышцы шеи над верхним краем ключицы от грудины до трапециевидной мышцы. Обнажение ножек грудино-ключично-сосцевидной мышцы. Выделение клетчатки бокового треугольника шеи. Пересечение ножек грудино-ключично-сосцевидной мышцы (по: Пачес А.И., 1987).

Изучение взаимоотношений слоев и взаимоотношений в двухмерном пространстве возможно:

1. На поперечных распилах областей тела человека (метод «ледяной анатомии», предложенный выдающимся русским хирургом и анатомом Н. И. Пироговым) – рис. 7.

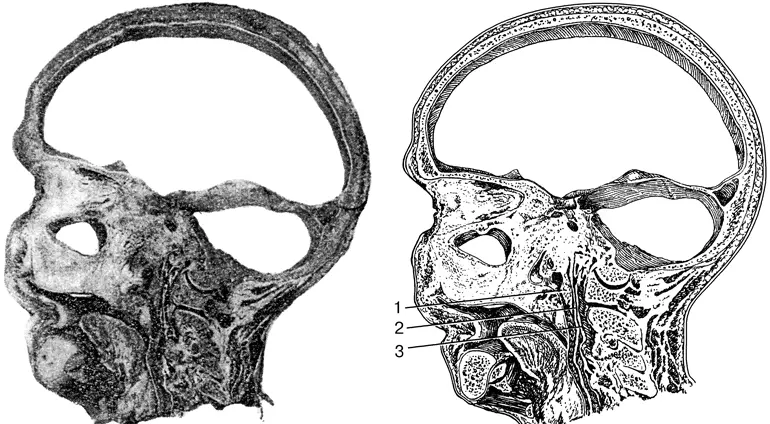

Рис. 7. Сагиттальный распил головы, изготовленный по методу Н. И. Пирогова. а) фотография препарата; б) схема сагиттального распила. 1 – глото-основная фасция; 2 – щечно-глоточная фасция; 3 – предпозвоночная фасция (по: Кованов В. В., Аникина Т. И., 1974).

2. На различных «сечениях» областей тела человека, полученных аппаратными (лучевыми) методами:

• рентгеновским (в частности, томографическим);

• компьютерной томографии;

• ядерно-магнитного резонанса;

• УЗИ-диагностики и т. д.
