Normal FRC – нормальная функциональная остаточная емкость легких;

Volume (percent) – общая емкость (объем) легких в процентах (долях)

Кривые Vt/Paw для нормальных легких (L), грудной клетки (T) и системы легкие – грудная клетка (L – T) изображены на рис. 1.2. Когда растягивающее давление (R) системы легкие – грудная клетка равно нулю, т. е. внешнему давлению окружающей среды, объем легких равен FRC. При FRC растягивающее давление в легких равно (по величине), но противоположно (по знаку относительно FRC) давлению для грудной клетки. Любое изменение соотношения Vt/Paw для легких и/или грудной клетки будет изменять кривую L – T и соответственно FRC (Douglas M. E., Downs J. B., 1984).

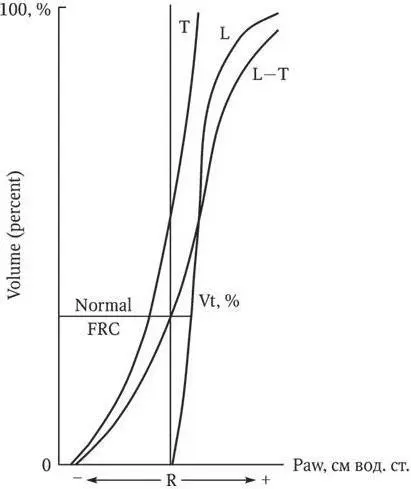

Рис. 1.2 . Нормальная кривая Vt/Paw для грудной клетки (T), легких (L) и системы легкие – грудная клетка (L – T). Vt изображен, как доля общей емкости легких и как функция растягивающего давления. Растягивающее давление (грудную клетку и легкие) появляется, когда давление в дыхательных путях равно внешнему давлению. Когда растягивающее давление (R) для L – T = 0, растягивающее давление равно по величине, но противоположно по знаку давления в грудной клетке. Эти равные противоположные силы определяют и поддерживают FRC

Normal FRC – нормальная функциональная остаточная емкость легких;

Volume (percent) – общая емкость (объем) легких в процентах (долях)

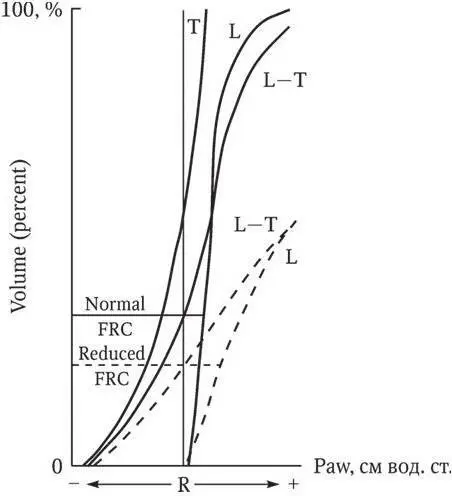

Рис. 1.3. Нормальная кривая Vt/Paw для грудной клетки (T), легких (L) и системы легкие – грудная клетка (L – T) (непрерывные линии). Аномальные кривые Vt/Paw для L, T и L – T (пунктирные линии). Растягивающее давление (R) появляется, когда давление в дыхательных путях равно внешнему давлению. Аномально сдвинутые вправо кривые Vt/Paw характерны для синдрома острого повреждения легких и приводят к образованию новых кривых Vt/Paw для L – T и снижению FRC

Normal FRC – нормальная функциональная остаточная емкость легких;

Volume (percent) – общая емкость (объем) легких в процентах (долях);

Reduced FRC – сниженная функциональная остаточная емкость легких

Изменение кривой Vt/Paw для легких, которое имеет место у больных с синдромом острого повреждения легких, показано на рис. 1.3. Поскольку соотношение Vt/Paw для легких и грудной клетки при острой дыхательной недостаточности может быть изменено бесконечным числом способов, результатом будет «семейство» L – T кривых с правым сдвигом. Каждая из них будет иметь сниженный уровень FRC (рис. 1.4) (Douglas M. E., Downs J. B., 1984).

Сдвиг кривой Vt/Paw не только снижает FRC, но и может увеличивать работу дыхания. Когда функциональная остаточная емкость легких уменьшена, то для доставки того же Vt требуемое изменение давления, как правило, увеличивается (рис. 1.5) (Douglas M. E., Downs J. B., 1984). Когда требуемое изменение давления возрастает, то область внутри кривой, представляющая работу дыхания, тоже увеличивается. Если это имеет место, то у больного будет уменьшаться Vt и увеличиваться частота дыхания, чтобы минимизировать работу дыхания в первую очередь в течение фазы вдоха.

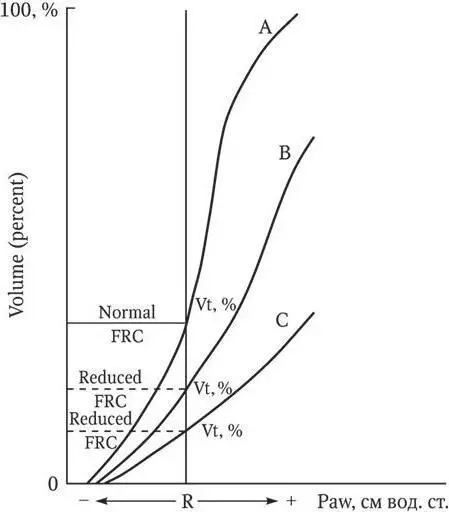

Рис. 1.4 . Vt представлен как доля от общей емкости легких и как функция растягивающего давления. Растягивающее давление (R) имеет место, когда давление в дыхательных путях равно внешнему давлению. Кривая А представляет нормальное соотношение Vt/Paw для L – T. КривыеВиСсдвинуты вправо. Каждая кривая приводит к снижению FRC. Поскольку соотношение Vt/Paw легких и грудной клетки может быть изменено при синдроме острого повреждения легких бесконечным числом способов, результатом может быть «семейство» кривых L – T с правым сдвигом. У каждой может быть новая, немного измененная FRC

Normal FRC – нормальная функциональная остаточная емкость легких;

Volume (percent) – общая емкость (объем) легких в процентах (долях);

Reduced FRC – сниженная функциональная остаточная емкость легких

В этих условиях больных довольно часто переводят на искусственную вентиляцию легких. Однако увеличение с помощью CPAP/PEEP терапии FRC и легочно-торакального комплайнса является альтернативой ИВЛ по обеспечению снижения работы дыхания.

Восстановление функциональной остаточной емкости легких может быть осуществлено с помощью спонтанного дыхания с положительным давлением (CPAP/PEEP) и увеличения растягивающего давления (рис. 1.6) (Douglas M. E., Downs J. B., 1984). Стрелка показывает, что FRC нормализуется после начала дыхания с положительным давлением.
