Х – время вдоха; Y – пауза на вдохе; Z – время выдоха; L – начало вдоха; M – увеличение дыхательного объема на вдохе; N – конец вдоха, максимальный дыхательный объем; O – снижение дыхательного объема на выдохе; P – конец выдоха, нулевой дыхательный объем

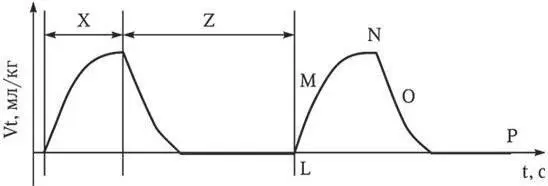

Рис. 6. Кривая Vt/t в режиме PCV (PC, PRVC, SIMV (PC)):

Х – время вдоха; Z – время выдоха; L – начало вдоха; M – увеличение дыхательного объема на вдохе; N – конец вдоха, максимальный дыхательный объем; O – снижение дыхательного объема на выдохе; P – конец выдоха, нулевой дыхательный объем

Очень важную информацию дают кривые Paw/t и Flow/t, так как они должны быть совершенно одинаковыми во всех аппаратных дыхательных циклах, а изменение их форм свидетельствует о появлении у больного попыток самостоятельного дыхания (окончание действия миорелаксантов, нарушение адаптации к респиратору) (Rasanen J., 1994). Также в условиях ИВЛ о десинхронизации больного с респиратором свидетельствует появление на кривой Paw/t «провала» в фазе вдоха и/или выдоха (Власенко А. В. [и др.], 2002).

Незамкнутость петли Vt/Paw свидетельствует об утечке воздуха; ее смещение вправо от средней линии – о наличии РЕЕР; смещение части петли влево – об увеличении работы дыхания, выполняемой больным; отклонение к горизонтальной линии – об увеличении сопротивления дыхательных путей (Ка\у); наклон петли вправо и появление признаков перерастяжения легких – о снижении легочно-торакального комплайнса (Сlt) (Кассиль В. Л., 1997; Маnсеbо J., 1994; Тоbin М.J., 1994; Рettу Т. L., 1996; Luсе J . М., 1998).

При анализе петли F1оw/Vt наиболее важной является ее экспираторная часть, так как величина и форма потока на выдохе напрямую зависит от Clt и Raw, а невозвращение потока в конце выдоха к нулю предполагает наличие внутреннего РЕЕР и позволяет при выборе параметров ИВЛ следить за его изменением (Benito S., 1990; Slutsky A. S., 1994; Brochard L., 1998). Неровные части на выдохе этой же петли и кривой Flow/t свидетельствуют о нарушении проходимости проксимальных отделов дыхательных путей (мокрота) или наличии жидкости в контуре (Власенко А. В. [и др. ], 2002).

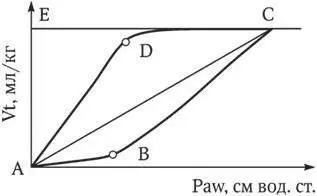

Рис. 7. Петля Vt/Paw в режиме CMV (VC, SIMV (VC)):

A – начало вдоха/конец выдоха; B – точка открытия легких; C – конец вдоха/начало выдоха (максимальные PIP и Vt); D – точка закрытия легких

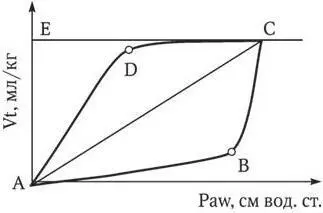

Рис. 8. Петля Vt/Paw в режиме PCV (PC, PRVC, SIMV (PC)):

(PC, PRVC, SIMV (PC)): A– начало вдоха/конец выдоха; B – точка открытия легких; C – начало выдоха/конец вдоха; D – точка закрытия легких

Рис. 1.9. Петля Flow/Vt в режимеCMV (VC, SIMV (VC)):

А – начало вдоха/конец выдоха; В – пиковый поток на вдохе; С – конец вдоха/начало выдоха; D – пиковый поток на выдохе

Рис. 10 . Петля Flow/Vt в режиме PCV (PC, PRVC, SIMV (PC)): А – начало вдоха/конец выдоха; В – пиковый поток на вдохе; С – конец вдоха/ло выдоха; D – пиковый поток на выдохе

При ОРДС и наличии обструктивного компонента, графический мониторинг позволяет избегать слишком высокого Vt и высокого пикового давления на вдохе (PIP). Данные показатели можно контролировать с помощью кривых Vt/t и Paw/t, а также кривой экспираторного потока, по которой возможно определить экспираторный поток как индикатор неполного выдоха и формирования конечного остаточного объема.

Графический мониторинг вентиляции позволяет также решать вопрос своевременного и более адекватного «отлучения» больного от вентиляции. Пациентов «отлучают» от респиратора тогда, когда они сами могут инициировать вдох и поддерживать адекватную вентиляцию. Мониторирование потоков и давлений, с целью обеспечения «синхронизации» респиратора с пациентом, улучшает комфорт пациента, позволяет своевременно начинать «отлучение» и может помочь уменьшить риск осложнений. Улучшение результатов «отлучения» и снижение количества дней, проведенных на ИВЛ, может значительно влиять на результаты лечения пациента.

Анализ графики респираторной поддержки всегда сопровождается оценкой механических свойств легких (Clt, Raw). Так как система дыхания является динамической, то легочно-торакальный комплайнс и сопротивление дыхательных путей зависят от дыхательного объема, скорости инспираторного потока и величин давления в дыхательных путях в процессе аппаратного дыхательного цикла, а данные графического мониторинга, отображающие изменения этих показателей, расширяют наши возможности оценки и коррекции механических свойств легких.
