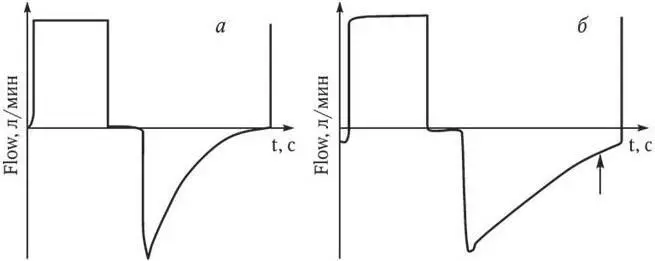

Рис. 16. Кривые Flow/t при вентиляции в режиме VC:
а – норма; б – не норма (инспираторный пиковый поток не изменен; экспираторный пиковый поток снижен; снижение экспираторного потока происходит линейно, а не по кривой; экспираторный поток не достигает ноля к началу следующего вдоха – показано стрелкой )

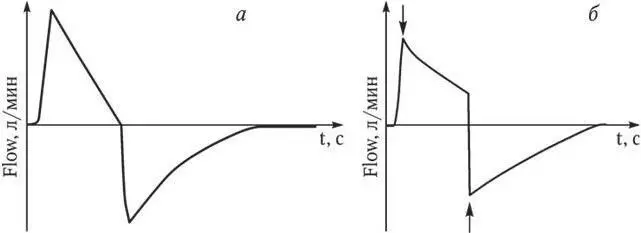

Рис. 17 . Кривые Flow/t при вентиляции в режиме PC:
а – норма; б – не норма (снижение инспираторного пикового потока – показано стрелкой выше изолинии; инспираторный поток снижается медленнее и не достигает нуля; пиковый экспираторный поток снижен – показано стрелкой ниже изолинии; поток на выдохе линейный)
В режиме VC медленное снижение кривой Vt/t на выдохе свидетельствует о недостаточном экспираторном потоке (рис. 18). «Обрезанная» экспираторная часть кривой указывает на утечку воздуха, либо на его задержку в легких, либо на неправильную калибровку сенсора экспираторного потока. Наличие «нормального» плато исключает утечку газовой смеси.

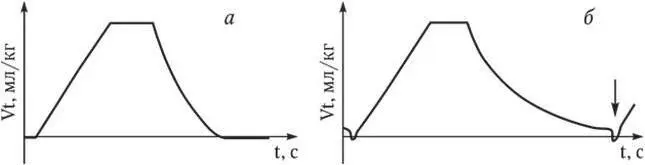

Рис. 18. Кривые Vt/t при вентиляции в режиме VC:
а – норма; б – не норма (кривая снижается медленнее; экспираторная часть кривой не достигает базовой линии и обрезана – показано стрелкой )
В режиме PC округленный восходящий наклон кривой Vt/t указывает на увеличение сопротивления дыхательных путей, а более прямой нисходящий наклон – на ограничение потока на выдохе (рис. 19).

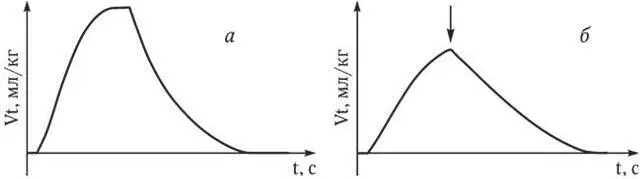

Рис. 19 . Кривые Vt/t при вентиляции в режиме PC:
а – норма, б – не норма (снижение дыхательного объема на вдохе – показано стрелкой ; восходящая часть кривой более округлая; нисходящая часть кривой более прямая)
В режиме VC наклонение петли Vt/Paw вниз указывает на снижение динамических характеристик, в первую очередь на возрастание Raw (рис. 20). Если будет снижаться легочно-торакальный комплайнс, то форма инспираторной части петли меняться не будет.

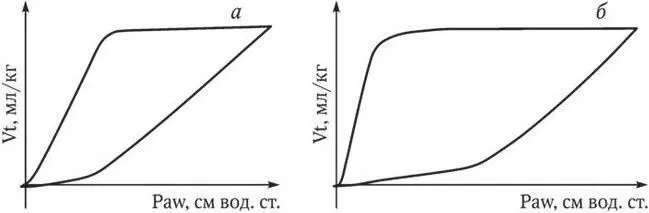

Рис. 20. Петли Vt/Paw при вентиляции в режиме VC:
а – норма; б – не норма (инспираторная часть петли более наклонена; динамическая характеристика петли перемещена к оси Х)
В режиме PC изменение петли Vt/Paw также указывает на снижение динамических характеристик легких – как Raw, так и Clt (рис. 21).

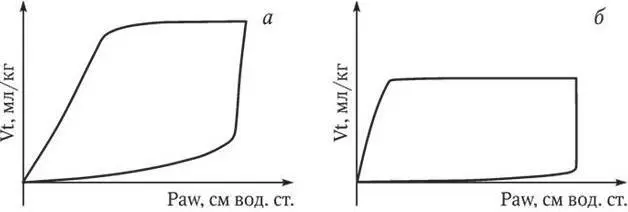

Рис. 21. Петли Vt/Paw при вентиляции в режиме PC:
а – норма; б – не норма (динамическая характеристика петли перемещена к оси Х, дыхательный объем и PIP снижены)
В режиме VC на петле Flow/Vt уменьшение пикового экспираторного потока и линейная кривая терминального потока указывают на обструкцию дыхательных путей (рис. 22). «Открытая» петля свидетельствует об утечке воздуха (потере объема) или неправильной калибровке сенсора экспираторного потока.

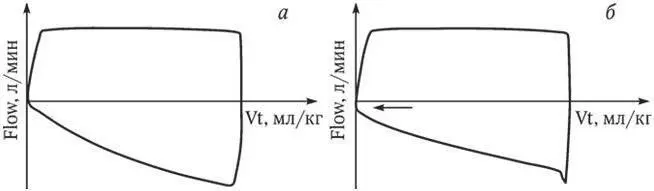

Рис. 22 . Петли Flow/Vt при вентиляции в режиме VC:
а – норма; б – не норма (пиковый экспираторный поток снижен и имеет «шип»; кривая терминального потока имеет линейный вид; петля не замкнута; экспираторный поток не достигает базовой линии – показано стрелкой )
В режиме PC снижение пикового инспираторного потока на петле Flow/Vt и медленное его уменьшение указывают на возрастание сопротивления дыхательных путей (рис. 23). При снижении Clt пиковый инспираторный поток не меняется. Уменьшение пикового экспираторного потока и линейный вид его терминальной кривой указывают на задержку воздуха в легких.

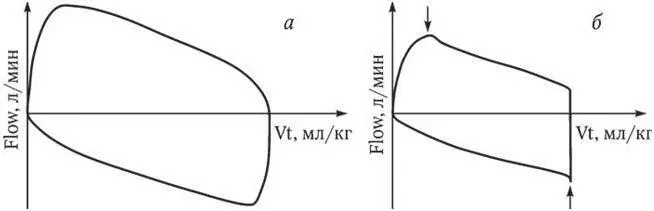

Рис. 23. Петли Flow/Vt при вентиляции в режиме PC:
а – норма; б – не норма (снижение пикового инспираторного потока – показано стрелкой в верхней части рисунка; снижение потока более медленное; инспираторный поток не снижается до базовой линии; снижение пикового экспираторного потока – показано стрелкой в нижней части рисунка; кривая экспираторного потока является линейной)
