Алексей Грицан - Графический мониторинг респираторной поддержки

Хотелось бы также обратить внимание на возможность определения на этапах респираторной поддержки внутреннего РЕЕР (ауто-РЕЕР). Наличие ауто-РЕЕР можно увидеть по петле Flow/Vt и кривой Flow/t (рис. 30), а его суммарную величину современные респираторы позволяют определить по кривой Paw/t в условиях создания паузы в конце выдоха (так называемая экспираторная пауза) (Wright J., 1990). Роль феномена ауто-РЕЕР будет обсуждаться в последующих главах.

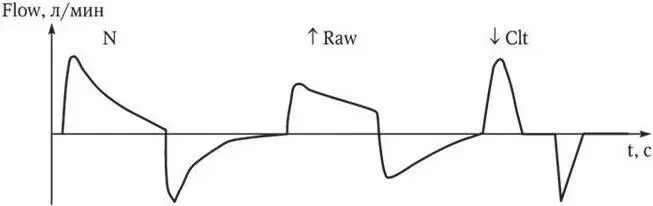

Рис. 29. Кривая Flow/t в режиме PC: в норме (N); при повышении cопротивления дыхательных путей (↑ Raw); при снижении легочно-торакального комплайнса (↓ Clt)

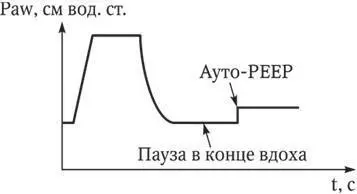

Рис. 30. Определение ауто-РЕЕР по кривой Paw/t в процессе ИВЛ путем создания экспираторной паузы

Таким образом можно констатировать, что основными возможностями графического мониторинга вентиляции являются:

1) оперативное определение в режиме реального времени наличия изменений (и их количество) патофизиологии легких путем оценки дыхательного объема, давления в дыхательных путях, механических свойств легких (Clt, Raw), петель Vt/Paw, Flow/Vt;

2) осуществление оценки различных методов интенсивной терапии, применяемых с целью улучшения состояния пациента;

3) выявление наличия неблагоприятных эффектов искусственной вентиляции легких (перерастяжение альвеол, задержка воздуха в легких, разгерметизация контура, десинхронизация пациента с респиратором и т. п.).

Спонтанное дыхание с созданием непрерывного положительного давления в дыхательных путях (CPAP) либо положительного давления конца выдоха (РЕЕР) являются неотъемлемой частью современной респираторной поддержки. Эти методы достаточно широко используются при острой дыхательной недостаточности, которая характеризуется снижением функциональной остаточной емкости легких (FRC), легочно-торакального комплайнса (Clt), увеличенной работой дыхания и тахипноэ.

Следовательно, основными задачами спонтанной вентиляции с положительным давлением являются увеличение FRC, Clt и уменьшение работы дыхания.

В то же время функциональные характеристики различных систем и/или респираторов, используемых для этих целей, достаточно вариабельны. Поэтому простое подключение пациентов к этим системам может способствовать увеличению работы дыхания, а не ее снижению.

На основе графического анализа вентиляции можно видеть возможности и недостатки различных систем PEEP/CPAP, которые используются в повседневной клинической практике с оценкой работы дыхания.

В соответствии с физиологией дыхания, поток вдыхаемого газа образовывается при создании разницы давлений между верхними дыхательными путями и альвеолами.

Во время спонтанного вдоха сокращение диафрагмы понижает интраплевральное давление, создавая разницу давлений между верхними и нижними дыхательными путями. В процессе же искусственной вентиляции легких вдох наступает, когда в верхних дыхательных путях создается положительное давление, которое и образует разницу давлений.

В любом случае транспульмональное давление (давление в верхних дыхательных путях минус интраплевральное давление) увеличивается, что приводит к растяжению легких. В целом увеличение транспульмонального давления будет определяться изменением объема легких, Vt и легочно-торакального комплайнса. Если у пациента с острой дыхательной недостаточностью есть эффективное спонтанное дыхание, то работа дыхания должна быть максимально адекватной.

Следует также признать, что количественная оценка работы дыхания требует использования методов, не являющихся легко доступными.

Любое изменение соотношения Vt/Paw легких может изменить работу дыхания. Нормальная кривая Vt/Paw приведена на рис. 1.1. Как результат малого изменения давлений нормальное спонтанное дыхание от FRC имеет место вдоль кривой Vt/Paw, как показано стрелками (Douglas M. E., Downs J. B., 1984). Работа дыхания в процессе вдоха может быть оценена по заштрихованной черным цветом площади кривой.

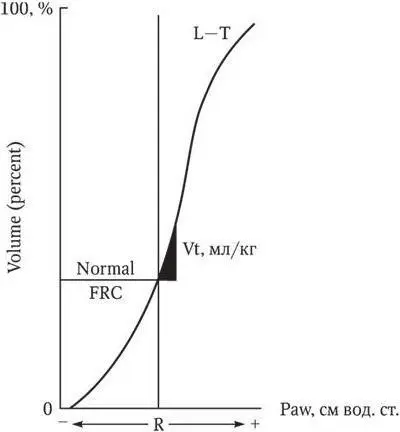

Рис. 1.1. Нормальная кривая Vt/Paw системы легкие – грудная клетка (L – T). Vt (дыхательный объем) изображен как доля общей емкости легких и как функция растягивающего давления. Растягивающее давление (R) соответствует внешнему давлению. Во время вдоха растягивающее давление увеличивается и Vt тоже возрастает от нормальной FRC. Как результат малого изменения давления наступает нормальное спонтанное дыхание от FRC вдоль кривой Vt/Paw, как указано стрелкой (стрелка правее R, которая направлена к знаку +). Работа дыхания на вдохе может быть оценена по заштрихованной черным цветом области под кривой L – T
