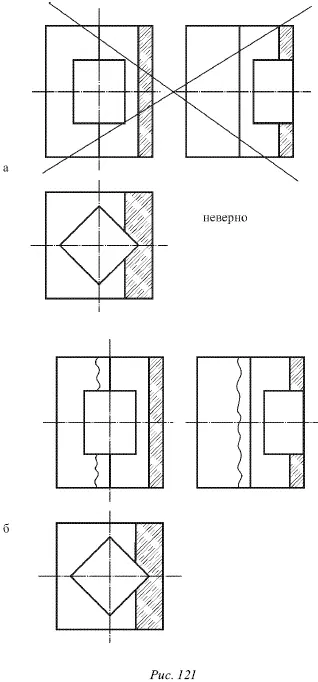

Если соединить половину вида с половиной разреза (рис. 121а), то такой чертеж может привести к недоразумениям, поскольку непонятно, относится эта контурная линия к внешнему виду или к внутренней полости. Здесь нужно соединить часть вида с частичным разрезом (рис. 121б) или расположить разрезы на нижних половинах проекций.

На рисунке 121. Нельзя соединять половину внешнего вида с половиной разреза около оси симметрии, если на ней имеется контурная линия (а). В этом случае надо часть внешнего вида соединить с частичным разрезом (б).

Отсутствие линии вырыва. В отдельных случаях, при выполнении частичного разреза, можно не проводить линию вырыва, а ограничиться лишь штриховкой разрезанной части (рис. 123).

Разрезы различают в зависимости от числа секущих плоскостей, при помощи которых получается разрез на данной проекции. Они бывают:

1) простыми, когда имеется только одна секущая плоскость;

2) сложными, когда имеются две или более секущие плоскости, которые совмещаются с данной плоскостью проекций.

Ступенчатым называется разрез в том случае, если сложный разрез получается при помощи параллельных плоскостей.

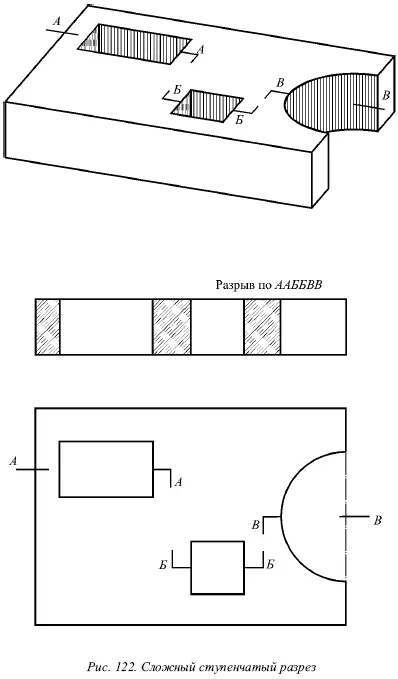

На рисунке 122 сложный ступенчатый разрез показан при помощи трёх фронтальных плоскостей.

Линия разреза. Если след секущей плоскости на сложных разрезах не совпадает с осью симметрии проекции, то он отмечается штрихами в начале, в местах излома и в конце линии разреза (рис. 122). Буквы для обозначения разрезов берут в алфавитном порядке и не допускают их повторения на одном и том же чертеже.
