Определения и правила, которые относятся к разрезам.

Разрез– это такое условное изображение предмета, когда его часть, находящаяся между глазом наблюдателя и секущей плоскостью, мысленно удалена, и вычерчивается то, что находится в секущей плоскости и расположено за ней.

Площадь сечения должна покрываться штриховкой, которая при различных сечениях одного и того же тела выполняется одинаково, а наклон и расстояния между линиями остаются неизменными.

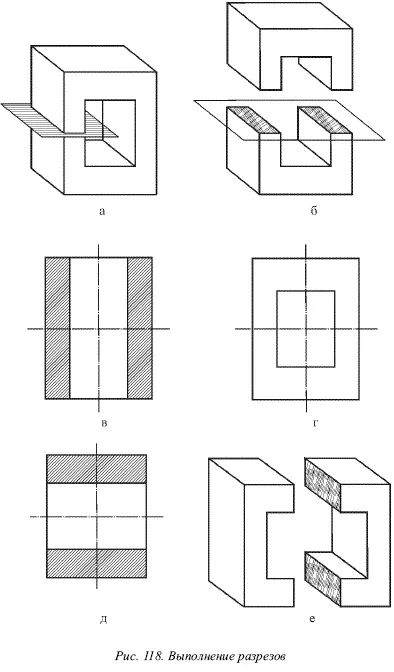

Классификация разрезов.В зависимости от положения секущей плоскости различают следующие разрезы (рис. 118):

1) вертикальные, если секущая плоскость вертикальна (вид слева, 118д);

2) горизонтальные, если секущая плоскость горизонтальна (план, 118в);

3) наклонные, если секущая плоскость наклонена к горизонтальной плоскости.

Вертикальные разрезы следует располагать соответственно на месте главного вида, вида слева и вида справа, а горизонтальные разрезы – на месте вида сверху и вида снизу (рис. 118).

Разрезы, выполняемые при изображении данного предмета, не зависят один от другого, все эти разрезы выполняются независимо друг от друга. Представляемые действия, которые мы выполняем для получения разреза на одной проекции, никак не отражаются на другой проекции.

Симметричные проекции.Если разрез является симметричной фигурой, то можно вместо целого разреза вычерчивать несколько более его половины. Если изображаемый предмет проецируется в виде симметричной фигуры, тогда вполне возможно соединить половину внешнего вида с половиной разреза. При этом разрез помещают справа от вертикальной оси симметрии или под горизонтальной осью.

Осевая линия должна служить разделом между половиной внешнего вида и половиной разреза. Если сделать ее сплошной это будет грубой ошибкой. Толщина штрихпунктирной линии должна составлять b /4 и менее.

Внутренние линии, выявленные на разрезе, не повторяют штриховой линией на симметричной половине проекции.

Также избегают лишние штриховые линии, не делают бесполезных разрезов.

В случае несимметричной проекции нельзя соединить половину внешнего вида с половиной разреза.

Несимметричные проекции. На несимметричных проекциях можно сделать полный разрез, тогда внешний вид тела будет отсутствовать.

След секущей плоскости. Когда следы секущей плоскости совмещаются с осями симметрии проекций, то нет необходимости в дополнительных обозначениях на чертежах. В случае если след секущей плоскости не совпадает с осью симметрии данного вида, тогда он должен отмечаться утолщенными штрихами в начале и в конце линии разреза. В этом случае штрихи, которые обозначают начало и конец линии разреза, должны заходить за линию контура на 2–3 мм. Штрихи должны обозначаться прописными буквами русского алфавита, и разрезом должна быть сделана соответствующая подпись. При этом буквы выбирают таким образом, что каждая секущая плоскость обозначалась одной и той же буквой у начала и у конца линии разреза.

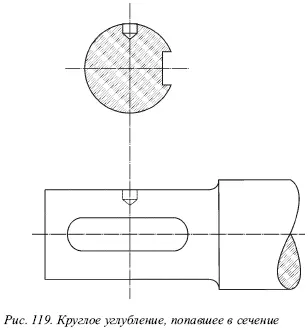

Сочетание сечения с разрезом. В случае если при выполнении сечения в секущую плоскость попадает цилиндрическое, коническое, шаровое и подобное круглое отверстие или углубление, то контур отверстия или углубления вычерчивается по типу разреза (рис. 119).

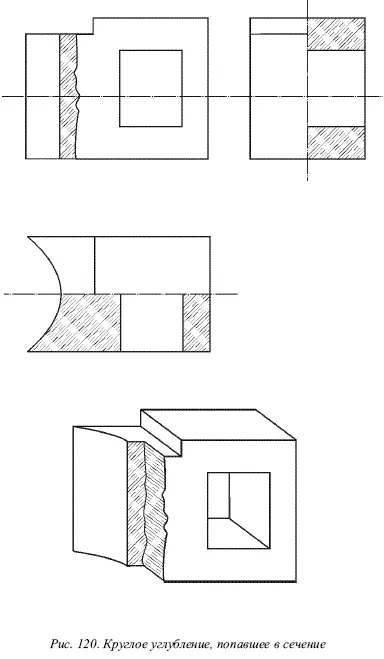

Разрез называется полным, если изображаемый предмет рассекается целиком, остальные разрезы называются частичными, или вырывами. На рисунке 120 на виде слева и на плане сделаны полные разрезы. Причем на каждой проекции была соединена половина внешнего вида с половиной разреза. Нет смысла делать полный разрез на главном виде, поскольку нужно было бы напрасно разрезать толщину всего тела. Поэтому на главном виде был сделан частичный разрез (или вырыв). С его помощью стала видна находящаяся слева выемка. Благодаря этому освободилась большая часть проекции тела от ненужной штриховки. Следует иметь в виду, что границы вырыва указываются линией специального вида – линией вырыва, которая не должна совпадать с линией контура или быть ее продолжением.

Частичный разрез симметричных фигур. В случае, если на оси симметрии проекции находится контурная линия, нельзя около этой оси симметрии соединять половину внешнего вида с половиной разреза (рис. 121а), тогда часть внешнего вида отделяется от разреза линией вырыва (рис. 121б).
