Ю. Щербакова - Начертательная геометрия - конспект лекций

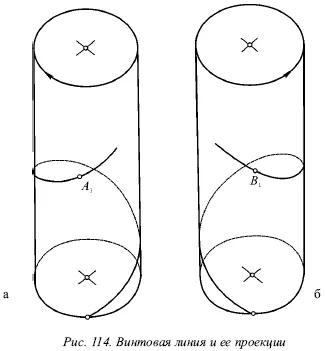

Угол носит название угла подъема винтовой линии, его тангенс выражается формулой:

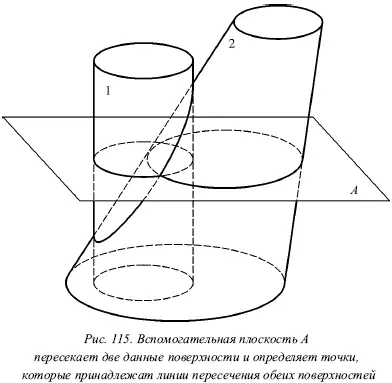

Метод проведения вспомогательных плоскостей применяется при построении линии пересечения поверхностей двух тел вращения. Суть этого метода заключается в следующем. Проводят вспомогательную плоскость А (рис. 115) таким образом, чтобы каждое из данных тел она пересекала по такой линии, построение которой не является сложным. Строят данные две линии, по которым вспомогательная плоскость пересекает поверхность каждого из тел, а точки пересечения этих линий относятся к искомой линии пересечения данных поверхностей. Следовательно, важно подобающим образом провести вспомогательную плоскость.

Лучше всего начинать построение с нахождения характерных точек, к которым главным образом относятся точки, отделяющие видимую часть линии от невидимой на каждой проекции. Характерными точками могут быть и самая верхняя точка линии, и самая нижняя, и самая передняя, и самая задняя и т. д. После установления всех характерных точек и указания достаточного количества промежуточных, проводят линию, которая соединяет эти точки.

Существуют некоторые определения и правила, которые относятся к сечениям.

Сечение– это плоская фигура, которая была получена в результате пересечения данного тела некоторой секущей плоскостью. При этом след секущей плоскости проводится штрихпунктирной линией. Выбирая такое направление секущих плоскостей, лучше избегать косых сечений, чтобы получались нормальные поперечные сечения тела.

Площадь сечения покрывается штриховкой, причем линии штриховки должны составлять угол в 45° с осевыми линиями или с основными линиями контура. Здесь же наклон и расстояния между линиями должны сохраняться неизменными, а штриховка различных сечений одного и того же тела должна выполняться одинаково. Толщина линий штриховки не должна превышать одной четверти толщины линии контура, т. е. b /4 и менее. При этом заштрихованное сечение не должно бросаться в глаза толщиной линий штриховки или чрезмерной их густотой. В том случае, если осевая линия детали или линия ее контура расположена под углом 45° к осевой линии, принятой за основную на данном чертеже, штриховку выполняют под углом 30° или 60° к основной осевой линии чертежа.

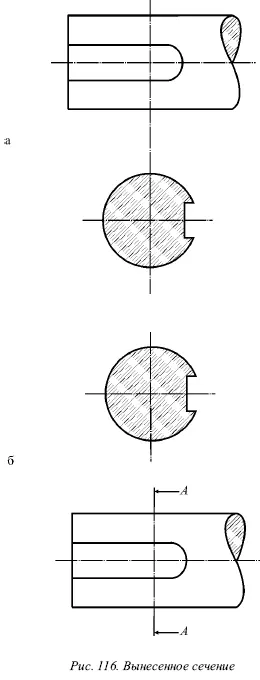

На рисунке 116 показано, что контур детали и контур вынесенного сечения имеют одинаковую толщину: а) расположение вынесенного сечения на продолжении следа секущей плоскости; б) вынесенное сечение, расположенное на произвольном месте чертежа, сопровождается соответствующей подписью.

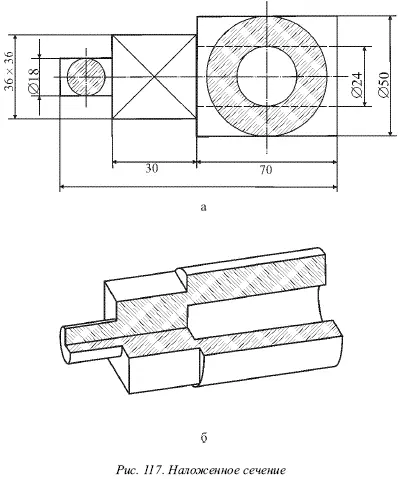

Сечения бывают вынесенными (рис. 116) и наложенными (рис. 117а). Рекомендуется выполнять вынесенные сечения, а наложенные не рекомендуются.

Контур вынесенного сечения и контур самой детали должны иметь одинаковую толщину b .

Вынесенные сечения должны располагаться на продолжении следа секущей плоскости (рис. 117а). Это сечение может быть расположено в разрыве между частями одного и того же вида. Данное сечение допускается располагать в произвольном месте чертежа (рис. 117б), тогда след секущей плоскости отмечается парой одинаковых букв русского алфавита, а над сечением ставится соответствующая надпись (рис. 117б). Если имеется нескольких сечений, то буквы следует брать в алфавитном порядке без повторений.

Для несимметричных сечений при совмещении их с плоскостью чертежа нужно:

1) вращать их слева направо, если след секущей плоскости находится вертикально (рис. 117а);

2) вращать их на себя, если след секущей плоскости размещен горизонтально.

Наложенные сечения (рис. 117) обводятся тонкими сплошными линиями, т. е. b /4 и менее, при этом толщина контура наложенного сечения примерно в четыре раза тоньше контура детали.
