Положение тел в пространстве, форма и размеры определяются обычно небольшим числом соответствующим образом подобранных точек.

Если при изображении проекции какого-то тела обращать внимание не на отдельные его точки, а на построение только контурных линий, то возможны некоторые затруднения и неясности.

Это видно из примера.

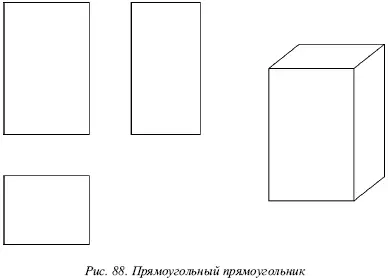

Рассмотрим прямоугольный параллелепипед. Его грани расположены параллельно плоскостям проекций (рис. 88).

В этом случае на каждую из плоскостей будет проецироваться по одной грани в натуральную величину. Данное положение тела относительно плоскостей проекций облегчает его изготовление по чертежу.

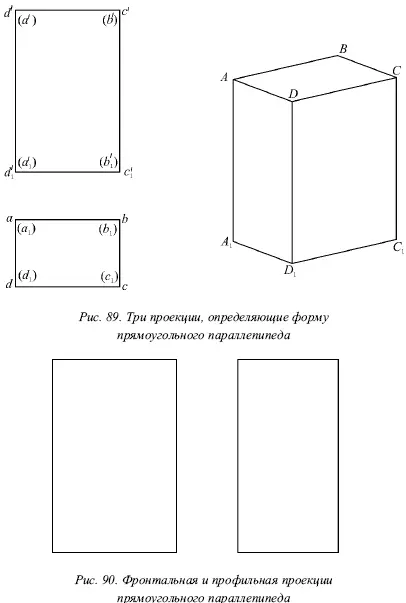

Если проставить буквы в вершинах параллелепипеда, то две проекции уже будут его определять (рис. 89).

Если не проставлять буквы в вершинах параллелепипеда, то только три проекции определят его форму (рис. 89). Чтобы убедиться в этом, начертим две из этих проекций (фронтальную и профильную) (рис. 90) и попытаемся построить третью – горизонтальную.

Анализируя эти две проекции, можно представить себе не одну, а несколько различных проекций горизонтальной грани. Поэтому, кроме исходного прямоугольного параллелепипеда, еще несколько тел будет иметь данные две проекции и отличаться только третьими.

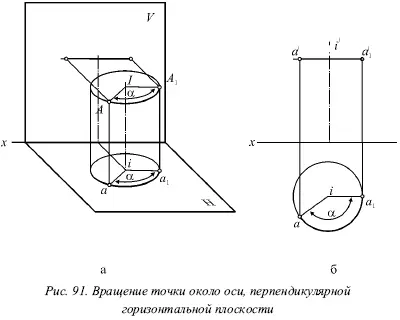

На рисунке 91 дана ось вращения I , которая перпендикулярна горизонтальной плоскости, и произвольно расположенная в пространстве точка А . При вращении около оси I эта точка описывает окружность, плоскость которой перпендикулярна оси I . А отсюда следует, что она параллельна горизонтальной плоскости, поэтому на горизонтальную плоскость эта окружность А проецируется без искажения.

Обратим внимание на то, что H – это горизонтальная плоскость, а V – фронтальная плоскость.

Пусть точка А повернется около оси вращения на некоторый угол. Она перейдет в положение А 1, при этом ее горизонтальная проекция а пройдет такой же путь около следа оси вращения и повернется на тот же угол. На плоскости V фронтальная проекция а́ будет перемещаться по прямой, которая параллельна оси х .

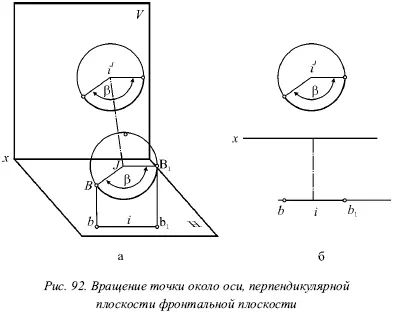

На рисунке 92 показана ось вращения I , перпендикулярная фронтальной плоскости. Можно сказать, что в этом случае горизонтальная и фронтальная плоскости поменялись ролями. Окружность здесь представляет траекторию точки В . При этом вращении она проецируется без искажения на фронтальную плоскость. На горизонтальной плоскости ее проекция b перемещается по прямой, параллельной оси х .

Отрезок, параллельный какой-нибудь плоскости проекций, проецируется на нее без искажения. Если повернуть отрезок таким образом, чтобы он стал параллельным одной из плоскостей проекций, то можно определить его натуральные размеры. Это вращение осуществляется легче всего вокруг оси, которая перпендикулярна одной из плоскостей проекций.

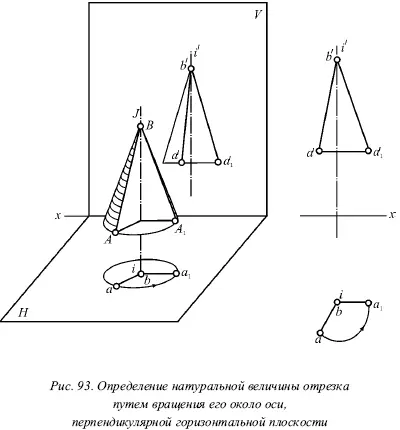

На рисунке 93 показано вращение отрезка около оси, которая перпендикулярна горизонтальной плоскости. Пусть дан произвольный отрезок АВ , тогда проведем через точку В вертикальную прямую I . Она, в свою очередь, перпендикулярна горизонтальной плоскости. Теперь будем вращать отрезок АВ около этой прямой I . При этом отрезок АВ опишет поверхность прямого кругового конуса, а его вершина будет расположена в точке В (рис. 93). Прямая I здесь является осью конуса. В этом случае точка А описывает окружность, которая является основанием этого конуса. Данное основание изображается в натуральную величину на горизонтальной плоскости, в виде отрезка, параллельного оси х , на фронтальной плоскости. Отрезок АВ представляет собой образующую конуса.
