8. Линию рамки чертежа, контура штампа, графления таблицыи т. д. проводят сплошной линией. Она может быть тоньше линии контура. При выборе толщины таких линий необходимо стремиться к тому, чтобы чертеж имел красиво оформленный вид (рис. 83).

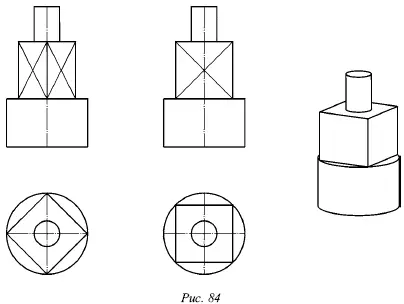

Рассмотрим линии для указания плоской поверхности. Когда поверхности вращения чередуются с плоскими гранями (рис. 84), следует оттенить наличие этих плоских граней. Для этого на их проекциях наносятся тонкие диагонали каждой плоской грани, что является условным обозначением на чертеже плоской поверхности.

Для обводки различных линий (осевых, центровых, размерных, выносных, разреза, сечения, контура пограничной детали, контура наложенного сечения, контуров механизмов в их крайних или промежуточных положениях и очертания габарита, для осей проекций, следов плоскостей и линий построения характерных точек) возможны, помимо черного, также другие цвета.

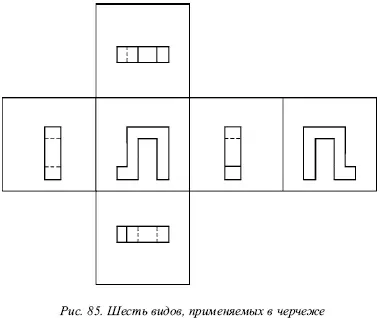

В черчении применяются шесть видов, которые изображены на рисунке 85. На рисунке показаны проекции буквы «Л».

Три проекции, изученные в начертательной геометрии, образуют следующие три вида: фронтальную проекцию, которая представляет собой главный вид, или вид спереди; горизонтальную проекцию, которая представляет собой вид сверху (план); профильную проекцию, которая представляет собой вид слева изображаемого предмета.

Виды располагают на чертеже так, как показано на рисунке 85, т. е.:

1) вид сверху располагается обычно под главным видом;

2) вид слева – справа от главного вида;

3) вид справа – слева от главного вида;

4) вид снизу – над главным видом;

5) вид сзади – правее вида слева.

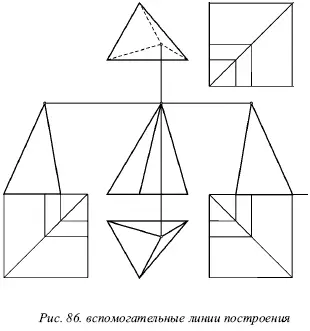

Все рассмотренные проекции предмета обычно получаются с помощью данных двух ее видов. На рисунке 86 показано построение по данным двум проекциям треугольной пирамиды еще трех ее проекций (всех, кроме вида сзади).

На рисунке 86 показаны вспомогательные линии построения. Построение необходимых проекций похоже на построение профильной проекции по данным горизонтальной и фронтальной проекциям предмета.

При изображении предметов, которые проецируются в форме симметричной фигуры, можно вычерчивать вместо целого вида несколько более его половины. При этом проекцию с незаконченной стороны ограничивают волнистой линией, которая в два-три раза тоньше контурной.

В некоторых случаях допускаются отступления от правил построения проекций. Среди этих случаев можно выделить следующие: частичные виды и виды, расположенные без проекционной связи с другими видами.

Рассмотрим эти случаи.

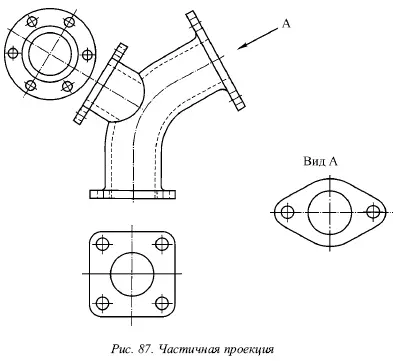

Частичные проекции.На рисунке 87 показано колено трубы с тремя фланцами.

Главный вид не полностью определяет ее форму. Добавлены две частичные проекции. Одна из них имеет вид фланца, если смотреть на него снизу. В рассматриваемом случае вид снизу расположен под главным видом с той целью, чтобы обе проекции фланца были ближе друг к другу. Вторая частичная проекция (слева от главного вида) показывает форму наклонно расположенного фланца, если смотреть на него перпендикулярно его плоскости.

В этом случае нецелесообразно полностью изображать вид сверху или снизу, так как при этом форма наклонно расположенного фланца была бы изображена искаженно, что только усложнило бы чертеж, не показывая его сути.

Нарушение проекционной связи.Если один из видов приходится располагать вне непосредственной проекционной связи с главным видом или если он отделен от главного вида другими изображениями, то нужно или указать название этого вида, или сделать специальные указания стрелкой и надписью, например «Вид по стрелке А» (рис. 87). Если вид располагается на отдельном листе, то необходимо надписать его название.
