Топливовместимость планировалась 3500 т, но при нормальном наполнении цистерн (95%) она составляла 3325 т[* Английская тонна = 1016 кг.]. Максимальный же запас топлива, который линкоры имели на практике, равнялся около 2800 т, поскольку в процессе строительства их водоизмещение превысило проектное. Кроме того, предусматривалась выгородка для 100 т угля, который использовался в прачечной и других вспомогательных службах.

В среднем турбинном отделении находились четыре главных конденсатора, а в каждом из боковых — по вспомогательному.

Для производства необходимой электроэнергии предусматривалась установка двух генераторов по 450 киловатт, приводимых в действие нефтяным двигателем, и двух турбогенераторов по 200 киловатт.

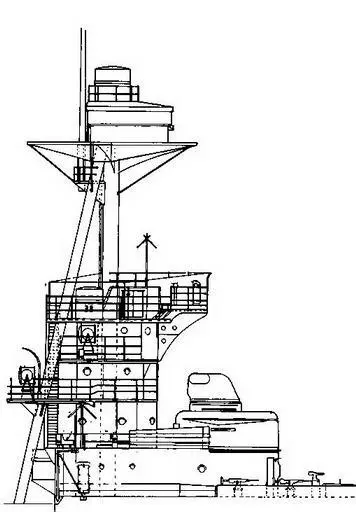

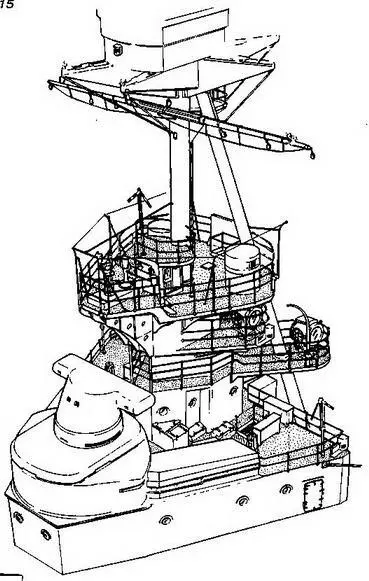

Линейные корабли типа "Куин Элизабет". 1915 г. (Фок-мачта с боевой рубкой).

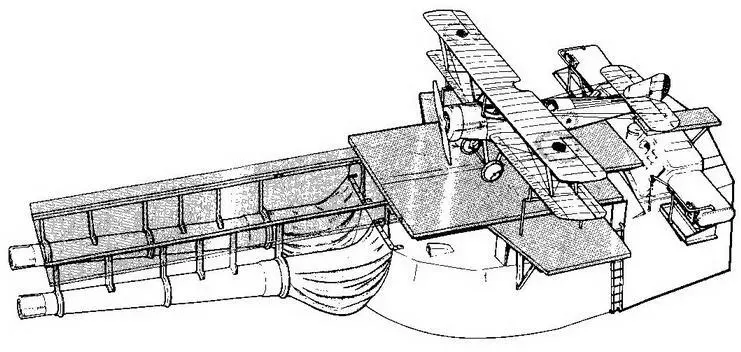

Линейные корабли типа "Куин Элизабет". 1917 г. (Взлетная платформа, установленная на 2-й башне)

Они давали постоянный ток напряжением 200 в.

К концу первой мировой войны на "Куин Элизабет" и "Вэлиант" дополнительно установили по генератору в 200 киловатт, приводимые в действие паровым поршневым двигателем. На остальные корабли этого типа их установили только после войны. Система опреснения морской воды состояла из двух установок, каждая с двумя испарителями и одним дистилятконденсатором. Они находились во внешних турбинных отделениях. Их общая производительность равнялась 650 т в сутки. Гидравлическая энергия для обслуживания орудий главного калибра производилась четырьмя паровыми гидравлическими двигателями, стоявшими по одному в каждой башне.

У британских линейных кораблей додредноутого типа метацентрическая высота была сравнительно небольшой. Это обеспечивало устойчивость их как орудийных платформ, но, в то же время, значительно снижало живучесть при его повреждениях в бою.

Начиная с "Дредноута", метацентрическая высота (МВ) постоянно увеличивалась вплоть до кораблей типа "Куин Элизабет". У них МВ была больше, чем у всех других британских дредноутов. Хотя в процессе строительства водоизмещение новых линкоров значительно возросло, МВ лишь немного отличалось от проектной. Хотя, увеличение осадки привело к снижению плавучести, а большая высота надводного борта к уменьшению остойчивости. Конструктивная МВ при водоизмещении 26788 т была 1,77 м, проектная при водоизмещении 27700 т 1,83, наконец, полная при водоизмещении 31534 т — 2,38 м.

Линейные корабли типа "Куин Элизабет".

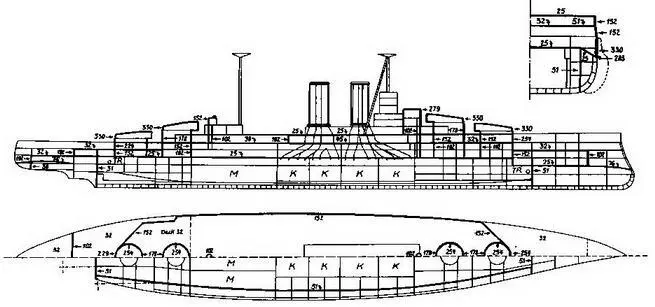

(Продольный разрез, план палуб и сечение в районе мидель-шпангоута с указанием бронирования )

Расчет остойчивости основывался на следующих проектных весах:

Корпус корабля 9034 т.

Броня 8750 т.

Вооружение 45476 т.

Механизмы 3950 т.

Топливо 650 т.

Оборудование 670 т.

Адмиралтейский резерв 100 т.

Итого: 27700 т.

В результате изменения исходного проекта веса изменились:

Конструктивное водоизмещение — 29200 т (с полным вооружением, без запаса питьевой воды, 650 т топлива на борту). Осадка 9,2 м.. МВ 1,8 м. , максимальная остойчивость была при угле крена 38°., угол опрокидывания 69°.

Полное водоизмещение — 331000 т (с полным вооружением, запасом воды, 3400 т топлива на борту). Осадка 10,19 м., МВ 2,38., максимальная остойчивость при крене 39°., угол опрокидывания 79°.

Порожнее водоизмещение 28259 т. Осадка 8,96 м., МВ 1,61 м., максимальная остойчивость при крене 38°., угол опрокидывания 68°.

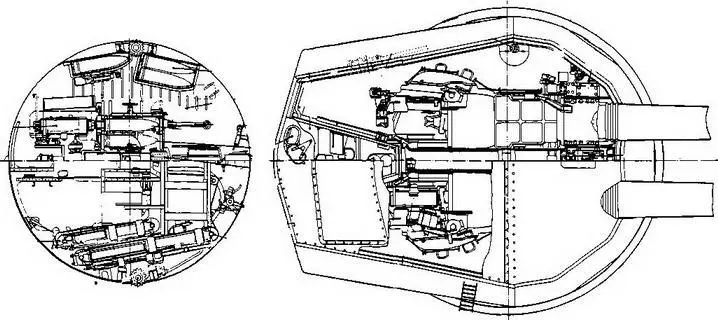

Линейные корабли типа "Куин Элизабет". 1915 г. (Планы 15-дюймовой башни и подбашенного отделения).

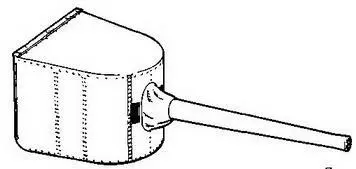

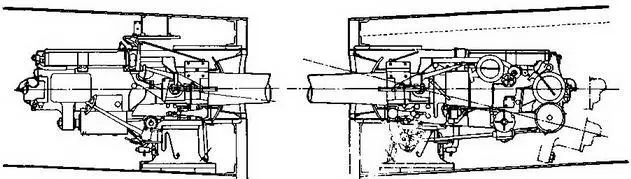

Линейные корабли типа "Куин Элизабет". 1915 г. (6-дюймовые казематные и палубные орудия).
