Андрей Михайлов - Линейные корабли типа “Куин Элизабет”

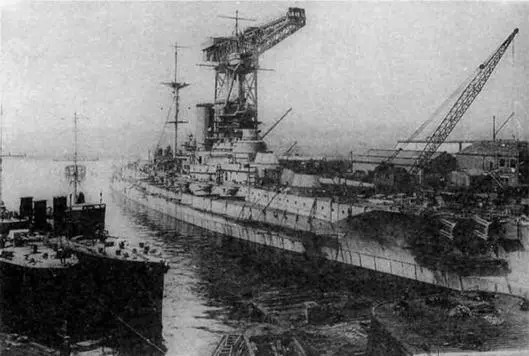

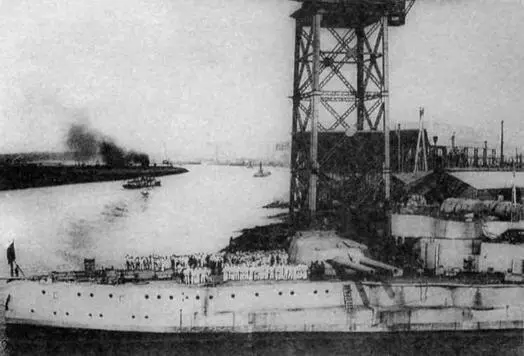

"Бархэм" у достроечной стенки В июля (вверху) и 25 августа 1915 г.

Турбины располагались двумя группами. Каждая группа состояла из турбин низкого давления для переднего и заднего хода, работающей на внутренний вал, и турбины высокого давления для переднего и заднего хода, работающей на внешний вал.

Машинное отделение разделялось на три продольных отсека. Турбины низкого давления находились в среднем отсеке, а турбины высокого давления — во внешних.

Редукторы для поддержания экономического хода находились в передней части отсеков турбин высокого давления.

На линкорах "Куин Элизабет", "Уорспайт" и Малайя" были установлены турбины Парсонса, а на кораблях "Бархэм" и "Вэ- лиант" — Браун-Кертиса.

24 котла в четырех отсеках производили необходимый для турбин пар под рабочим давлением 12,3 атм. На "Уорспай- те" и "Бархэме" стояли котлы Ярроу, на остальных кораблях — Бабкок- Уилкокса; Силовая установка была рассчитана на скорость хода 23 узла при нормальной мощности 56000 л.с. и 25 узлов при форсированной мощности 75000 л.с. За немногим исключением силовая установка соответствовала запланированным параметрам, но из-за увеличения водоизмещения кораблей по сравнению с конструктивным, ее мощность на тонну водоизмещения существенно уменьшилась. Почти все корабли этого типа в только благоприятных условиях развивали скорость 25 узлов. Однако на практике этому препятствовали многочисленные неблагоприятные факторы: возросшее водоизмещение, обрастание днища, погодные условия и т.д.

Продолжающаяся война помешала проведению нормальных ходовых испытаний, полученные данные оказались неполными, а иногда и сомнительными. Ниже приводятся некоторые результаты испытаний во время первой мировой войны.

Испытания у западного побережья Ирландии 11 апреля 1915 г.

1) Режим работы турбин: с полной нагрузкой. 1½ часа, мощность 56580 л.с., скорость вращения гребных валов 274 об/мин., скорость хода 24,1 узла, расход топлива 45,7 т.

2) Режим работы турбин: с перегрузкой, 2 часа. Мощность 75510 л.с., скорость хода 24,65 узла. Корабль покинул док 22 марта 1915 г. за 20 дней до испытаний.

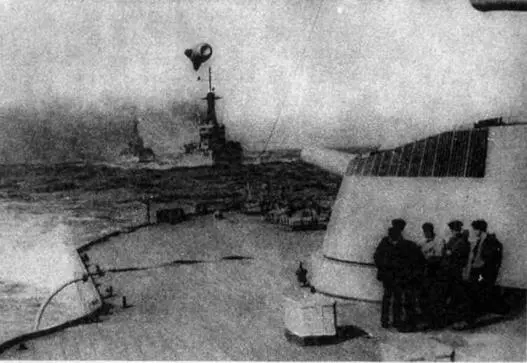

На юте линкора "Куин Элизабет" . 1915 г.

Во время двухчасовых ходовых испытаний 27 февраля 1916 г. в заливе Ферт-оф- Форт турбины развили мощность 57315 л.с. при 275 об/мин. В форсажном режиме была достигнута мощность 71112 л. с. После спуска со стапелей в ноябре 1914г. не доковался.

Ходовые испытания этого линкора документированы лучше, чем остальных. Они проходили в Северном море, в частности 17 февраля 1916 г. Корабль вышел из дока 14 января 1916 г., и его днище было чистым. Водоизмещение к началу испытаний составляло 32976 т, осадка 10,2 м.

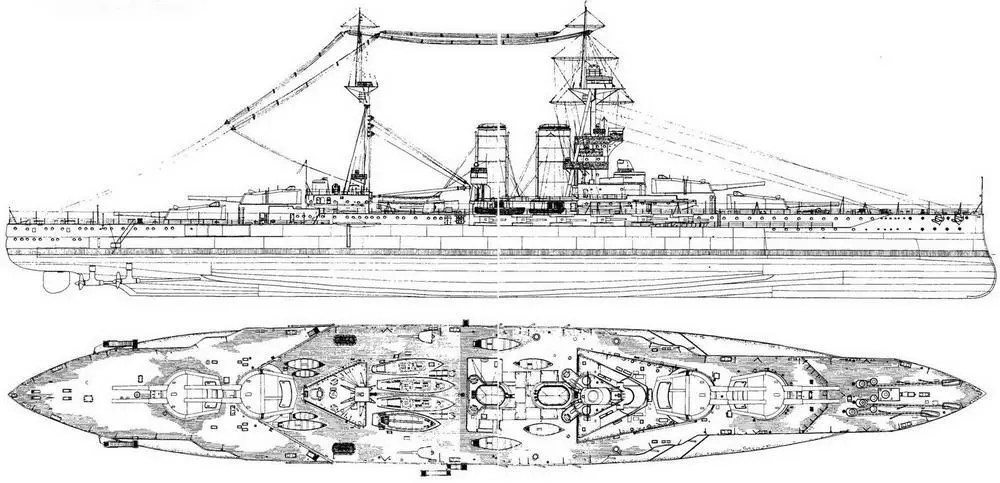

Линейный корабль "Бархэм". 1915 г. (Наружный вид и вид сверху)

2) 2 часа с полной нагрузкой турбин. Мощность 57332 л.с., вращение валов 280 об/мин, скорость хода 23,5 узла, расход топлива 66 т.
