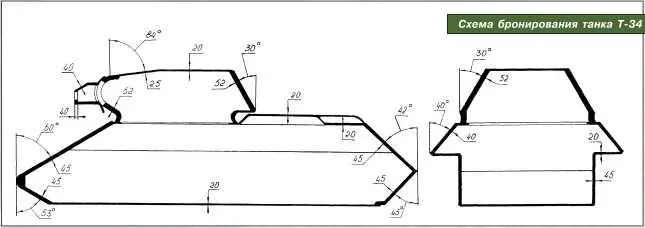

Схема бронирования танка Т-34.

Подтвердили ее и испытания, проводившиеся в Сталинграде 19 сентября 1941 года на полигоне, где формировалась 4-я танковая бригада полковника М.Е. Катукова. Побудительным мотивом для проведения этих испытаний стало освоение на СТЗ процесса упрощенной термообработки броневых деталей. Первый корпус, изготовленный по новому техпроцессу, был обстрелян из 45-мм противотанковой и 76-мм танковой пушек.

«В ходе испытаний бронекорпус подвергся следующей схеме обстрела:

а. в правый борт выпущено семь бронебойных 45-мм и один фугасный 76-мм снаряд;

б. в правый подкрылок было выпущено восемь бронебойных 45-мм снарядов;

в. в верхний лист кормы было выпущено три бронебойных 45-мм снаряда;

г. в верхний лист носа было выпущено три бронебойных и один фугасный 76-мм снаряды.

Обстрел из 45-мм противотанковой пушки производился с дистанции 50 м.

Борта и подкрылки обстреливались под утлом 50° и 12° к нормали, нос и корма — по нормали к естественному положению корпуса. Испытаниями было установлено, что общая конструкционная прочность корпуса при его обстреле бронебойными снарядами калибра 45 мм в целом сохранена полностью и наблюдались лишь частичные разрушения швов при попадании снарядов около них, и только попадание 76-мм бронебойных снарядов вызывало незначительные разрушения швов и сколы небольшой протяженности».

В целом все ясно, комментировать тут нечего. Однако, не следует преувеличивать неуязвимость броневой защиты танка Т-34. Обычно в пользу этой самой неуязвимости приводят отзывы противника о столкновениях с танками Т-34 летом 1941 года. Однако к этим отзывам (с некоторыми из них мы познакомимся ниже) следует относиться с известной долей критики. С одной стороны, по причине несколько избыточной их эмоциональности, а с другой — потому что в большинстве случаев в советской печати они приводились не полностью, то есть без конца. А конец, как правило, был один — советский танк Т-34 (или КВ) подбивался. Если этого не могла сделать противотанковая артиллерия, то делала дивизионная или зенитная. Для того чтобы убедиться в этом, достаточно взглянуть на данные отчета о повреждениях советских подбитых танков, поступивших на ремонтные предприятия в ходе битвы за Москву в период с 9 октября 1941 года по 15 марта 1942 года.

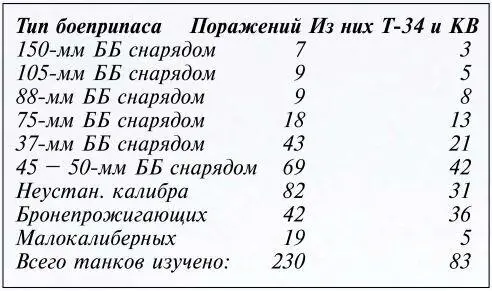

Число поражений (сквозных или опасных) отечественных танков бронебойными снарядами.

Примечание : итоговая цифра не совпадает с числом поражений по причине наличия во многих танках (особенно среднего и тяжелого типа) более 1-го поражения.

Общее число попаданий превышает число поражений в среднем в 1,6–1,7 раза.

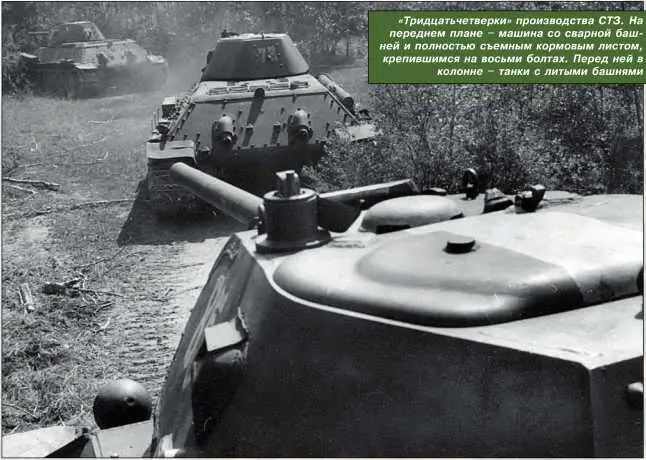

«Тридцатьчетверки» производства СТЗ. На переднем плане — машина со сварной башней и полностью съемным кормовым листом, крепившимся на восьми болтах. Перед ней в колонне — танки с литыми башнями.

В дальнейшем, по мере количественного роста парка средних и тяжелых танков, превышение числа попаданий над числом поражений стало еще больше. Так, например, для поражения одного танка Т-34 на реальных дальностях боя летом 1942 года требовалось попадание в него пяти 50-мм бронебойно-подкалиберных снарядов.

Следует отметить, что большинство пробоин и вмятин от снарядов приходилось на борта и корму корпусов и башен советских танков. На лобовой броне отметины от попаданий практически отсутствовали, что говорило о нежелании немецких артиллеристов и танкистов вести огонь по советским танкам с лобовых ракурсов. При этом особо отмечалось, что, несмотря на наклон бортовых броневых листов танка Т-34 в 40°, они пробивались снарядами 47-мм чешских и 50-мм немецких противотанковых пушек: «несмотря на большой угол наклона, скользящих следов на броне обнаружено сравнительно немного. Большинство пробоин (14 из 22) нормализованы в той или иной степени».

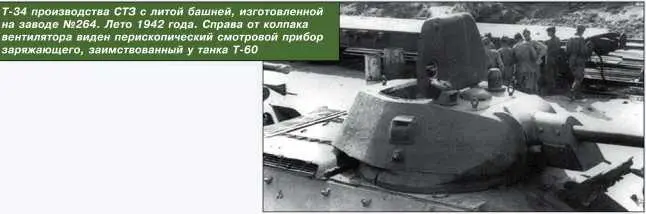

Т-34 производства СТЗ с литой башней, изготовленной на заводе № 264. Лето 1942 года. Справа от колпака вентилятора виден перископический смотровой прибор заряжающего, заимствованный у танка Т-60.
