Башня танка послевоенного выпуска завода «Красное Сормово».

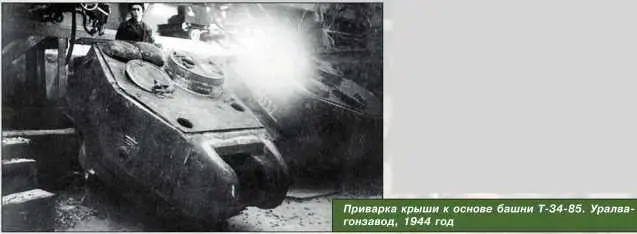

Приварка крыши к основе башни Т-34-85. Уралвагонзавод, 1944 год.

В 1942 году ситуация с защищенностью «тридцатьчетверки» несколько осложнилась. Вермахт во все возрастающих количествах начал получать средние танки Pz.III с 50-мм пушкой с длиной ствола в 60 калибров и Pz.IV с 75-мм пушкой с длиной ствола сначала в 43, а потом и в 48 калибров. Последние пробивали лобовые детали башни танка Т-34 на дальности до 1000 м, а лоб корпуса на дальности до 500 м. Последнее обстоятельство вполне понятно: неоднократные испытания обстрелом корпусов танков Т-34 на НИБТПолигоне показали, что верхний лобовой лист, имевший толщину 45 мм и угол наклона 60°, по снарядостойкости был равноценен вертикально расположенному бронелисту толщиной 75–80 мм.

Для анализа стойкости брони танка Т-34 группой сотрудников московского ЦНИИ № 48 была произведена оценка их поражаемости и причины выхода из строя.

В качестве исходных данных для оценки поражаемости танков Т-34 работниками группы были взяты сведения с ремонтных баз № 1 и № 2, находившихся в Москве, а также материалы ГАБТУ, полученные с ремонтной базы при заводе № 112. В общей сложности были собраны сведения о 154 танках, получивших поражения броневой защиты. Как показал анализ, наибольшее число поражений — 432 (81 %) приходилось на корпус танка. 102 поражения (19 %) пришлось на башню. Причем более половины (54 %) поражений корпусов и башен танков Т-34 были безопасными (выбоины, вмятины).

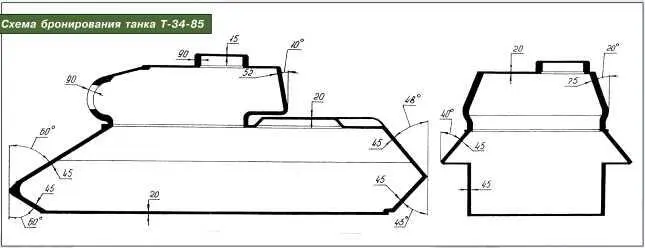

Схема бронирования танка Т-34-85.

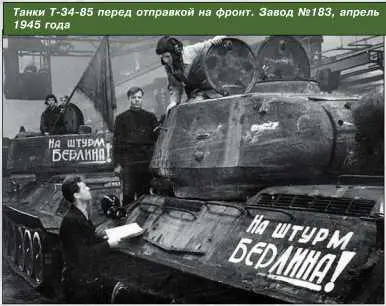

Танки Т-34-85 перед отправкой на фронт. Завод № 183, апрель 1945 года.

В отчете группы было отмечено, что «основным средством борьбы с танком Т-34 являлась артиллерия противника калибра от 50 мм и выше.

Из 154 машин в верхнюю лобовую деталь было 109 поражений, из которых 89 % безопасных, причем опасные поражения пришлись на калибр более 75 мм. Доля опасных поражений от 50-мм пушек составила 77 %. Высокая бронестойкостъ верхней лобовой детали была получена в том числе и за счет ее наклонного расположения.

На нижней лобовой детали было обнаружено всего 12 поражений (2,25 %), то есть количество весьма незначительное, причем 66 %) поражений является безопасным. Борта корпуса имели наибольшее количество поражений — 270 (50,5 % от общего количества), из которых 157 (58 %) приходилось на переднюю часть бортов корпуса (отделение управления и боевое отделение) и 42 %) — 113 поражений — на кормовую часть. Наиболее массовыми являлись калибры 50 мм и выше — 75, 88, 105 мм. Все попадания снарядов крупных калибров и 61,5 %) попаданий 50-мм снарядов оказались опасными».

Полученные данные по поражаемости основных деталей корпуса и башни позволили оценить качество брони. Процент крупных поражений (проломы, проломы с трещинами, отколы и расколы) был весьма невелик — 3,9 %, и по характеру поражений качество брони было признано вполне удовлетворительным.

Больше всего подвергались обстрелу борта корпуса (50,5 %), лоб корпуса (22,65 %) и башня (19,14 %).

Ну а как оценивали защищенность Т-34 немецкие танкисты? Сведения об этом можно почерпнуть из «Доклада о тактическом применении германских и советских танковых частей на практике», составленном в 1942 году по опыту боевых действий 23-й танковой дивизии в ходе операции «Блау». Касательно Т-34 в нем отмечалось:

«Бронепробиваемостъ снарядов длинноствольного танкового орудия 5-см KwK L/60.

Panzergranate 38 (бронебойный снаряд обр.38 года) против Т-34: борт башни и подбашенная коробка — до 400 м; лоб башни — до 400 м; лоб корпуса — не эффективен, в некоторых случаях может пробить люк механика-водителя.

Бронепробиваемостъ снаряда Panzergranate 39 длинноствольного 7,5-см орудия KwK 40 L/43 против Т-34: Т-34 поражается под любым углом в любую проекцию, если огонь ведется с дистанции не более 1,2 км».

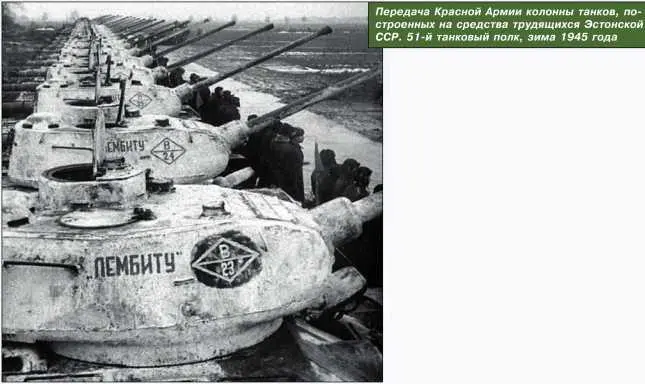

Передача Красной Армии колонны танков, построенных на средства трудящихся Эстонской ССР. 51-й танковый полк, зима 1945 года.
