Таким образом в «кранцах первых выстрелов» танка Т-34 ранних выпусков с башней «пирожком» имелось 9 выстрелов, а с «улучшенной» башней — 14. За остальными заряжающему приходилось лезть в чемоданы или в ящики. С первыми было труднее, так как их конструкция обеспечивала доступ только к одному верхнему выстрелу. В ящиках выстрелы располагались горизонтально, и при открытой крышке обеспечивался доступ сразу к нескольким выстрелам.

Боекомплект 85-мм пушки состоял из 55 артвыстрелов (осколочных — 36, бронебойных — 14, подкалиберных — 5) и размещался в корпусе и башне танка в трех типах укладок: стеллажной, хомутиковых и ящиках.

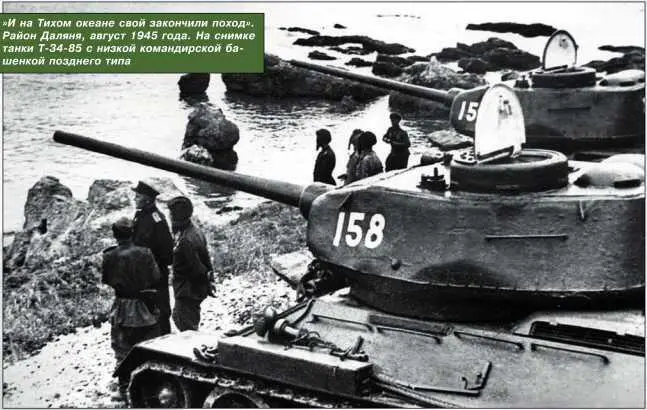

«И на Тихом океане свой закончили поход». Район Даляня, август 1945 года. На снимке танки Т-34-85 с низкой командирской башенкой позднего типа.

Стеллажная укладка на 12 выстрелов находилась в нише башни. В нее входили выстрелы с осколочной гранатой.

Хомутиковые укладки располагались: на правом борту башни — на 4 артвыстрела; в отделении управления у правого борта корпуса — на 2 артвыстрела; в правом заднем углу боевого отделения — на 2 артвыстрела. На правом борту башни укладывались выстрелы с бронебойными снарядами, а в отделении управления и боевом — с подкалиберными снарядами. Таким образом в постоянной готовности к немедленному открытию огня в Т-34-85 находились 20 артвыстрелов.

В шести ящиках, расположенных на днище боевого отделения, размещалось 35 выстрелов, из них: 24 — с осколочной гранатой, 10 — с бронебойным снарядом и 1 — с подкалиберным.

В основу формообразования корпуса и башни танка Т-34 были положены решения, использованные еще при создании опытного легкого танка БТ-СВ-2 «Черепаха», в основу концепции — идея противоснарядного бронирования. Строго говоря, и то и другое было положено в основу проектирования еще легкого танка А-20, а затем по наследству перекочевало на Т-34. Не вдаваясь в подробности конструкций корпуса и башни «тридцатьчетверки», попробуем разобраться, насколько ее броневая защита отвечала своему предназначению.

Первые известные автору испытания танка обстрелом проходили на НИБТПолигоне в Кубинке в конце марта 1940 года. Испытывался танк А-34 № 2. Обстрел бортов корпуса и башни этого танка с дистанции 100 м из отечественной (четыре выстрела) и английской (два выстрела) 37-мм пушек остроголовыми бронебойными снарядами никакого воздействия на танк не произвел — снаряды отскочили от брони, оставив лишь вмятины глубиной 10–15 мм.

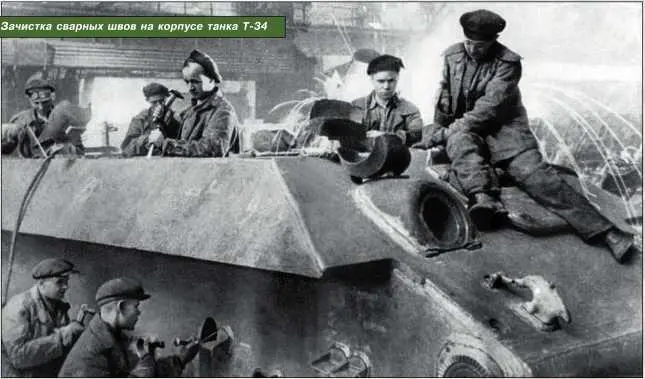

Зачистка сварных швов на корпусе танка Т-34.

При обстреле башни из 45-мм пушки двумя бронебойными снарядами с этой же дистанции разрушились стекла и зеркала бортового смотрового прибора башни, был оторван налобник на прицеле, а также нарушились сварные швы по контуру бронировки смотрового прибора и у днища ниши башни. В результате деформации погона при вращении башни наблюдались заедания. При этом посаженный в танк манекен остался цел, а заведенный в танке перед обстрелом двигатель продолжал устойчиво работать. После обстрела танк преодолел участок с глубоким снегом и незамерзающий заболоченный ручей. На основании результатов обстрела было принято решение увеличить толщину днища ниши башни с 15 до 20 мм и усилить болты крепления кормового люка.

Уровень броневой защиты серийных танков, которые начали выходить из заводских цехов через год с небольшим, в принципе был таким же, как у прототипов. Существенно не изменились ни толщина броневых листов, ни их взаиморасположение. Начало Великой Отечественной войны обнадеживало — выяснилось, что танки Т-34 в стандартных боевых ситуациях практически не поражались огнем штатных противотанковых средств Вермахта. Во всяком случае, такая картина имела место в начальный период войны.

Вид на верхний лобовой лист корпуса с шаровой установкой курсового пулемета и люком механика-водителя.

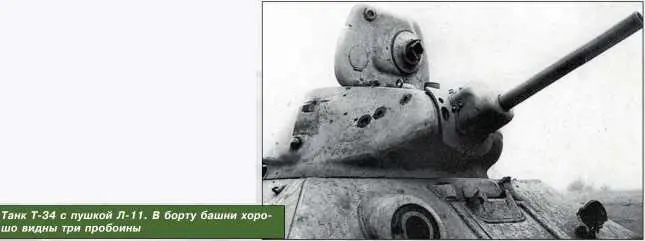

Танк Т-34 с пушкой Л-11. В борту башни хорошо видны три пробоины.
