Михаил Барятинский - Т-34 в 3D — во всех проекциях и деталях

На танках Т-34-85 ранних выпусков устанавливалась 85-мм пушка Д-5Т (или Д-5-Т85) с длиной ствола 51,6 калибра. Масса пушки 1530 кг. Предельная длина отката 320 мм.

Пушка имела клиновой затвор, аналогичный по устройству затвору пушки Ф-34, и полуавтоматику копирного типа. Противооткатные устройства состояли из гидравлического тормоза отката и гидропневматического накатника и располагались над стволом: с правой стороны — накатник, с левой — тормоз отката.

С марта 1944 года на танк Т-34-85 устанавливалась 85-мм пушка С-53 (а затем ЗИС-С-53) обр. 1944 года с длиной ствола 54,6 калибра. Масса качающейся части пушки без бронировки 1150 кг.

Предельная длина отката 330 мм. Вертикальная наводка от —5° до +22°. Затвор пушки — вертикально-клиновой с полуавтоматикой копирного типа. Спусковой механизм пушки состоял из электрического и механического (ручного) спусков. Рычаг электроспуска располагался на рукоятке маховика подъемного механизма, а рычаг ручного спуска — на левом щите ограждения пушки.

Для стрельбы из 85-мм танковых пушек служили штатные боеприпасы от 85-мм зенитной пушки обр. 1939 года (см. таблицу).

Башня этого танка сорвана внутренним взрывом. Боекомплект 76-мм выстрелов, к сожалению, детонировал довольно часто. Весна 1942 года.

Если брать в качестве своего рода расчетной единицы немецкий тяжелый танк «Тигр», то можно констатировать, что его лобовую броню 85-мм пушки пробивали на дальности 1000 м. При стрельбе по танку «Тигр» с дальности 1500 м в его лобовом листе корпуса осталась лишь вмятина глубиной 39 мм, а на дальности 800 м в борту подбашенной коробки образовался пролом размером 350 на 230 мм. У самоходного орудия «Фердинанд» и тяжелого танка «Королевский тигр» 85-мм пушка пробивала только бортовые и кормовые броневые листы корпуса и башни.

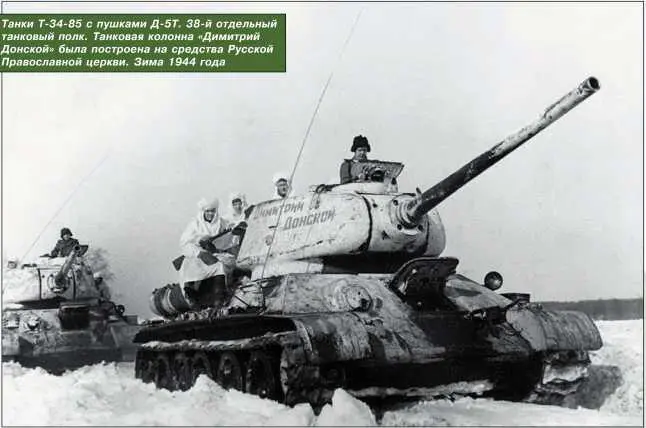

Танки Т-34-85 с пушками Д-5Т. 38-й отдельный танковый полк. Танковая колонна «Димитрий Донской» была построена на средства Русской Православной церкви. Зима 1944 года.

Т-34-85 завода «Красное Сормово». Промежуточная модель, сохранившая часть характерных деталей ранних сормовских машин — смещенный вперед наружный топливный бак и рымы из прутка.

При этом необходимо отметить, что по качеству изготовления советские бронебойные снаряды несколько уступали немецким, что не позволяло до конца использовать потенциал танковых пушек. Вместе с тем и сравнение с немецкими тяжелыми танками выглядит некорректно, так как Т-34-85, будучи массовым танком Красной Армии, чаще имел дело с Pz.IV и «Пантерой». Первый поражался 85-мм бронебойным снарядом практически на всех дистанциях огневого боя, а со вторым дело обстояло существенно хуже. Лобовой лист корпуса «Пантеры» имел толщину 85 мм и наклон к горизонту 35°, пробить его пушка танка Т-34-85 могла только с дистанции, не превышавшей 500 м.

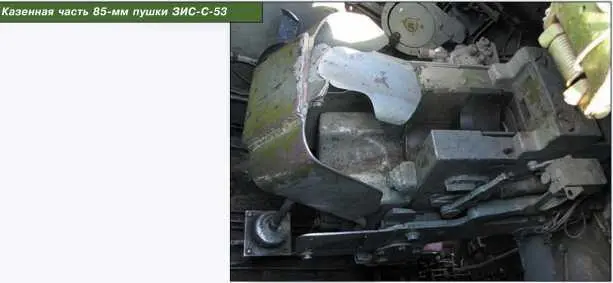

Казенная часть 85-мм пушки ЗИС-С-53.

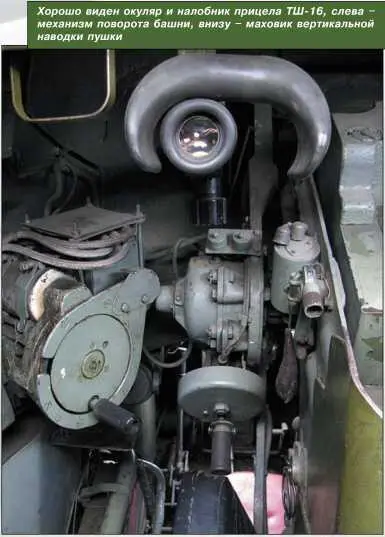

Хорошо виден окуляр и налобник прицела ТШ-16, слева — механизм поворота башни, внизу — маховик вертикальной наводки пушки.

Как известно, маневренность огня любого танка определяется угловой скоростью поворота башни. Башня танка Т-34 вращалась вокруг своей вертикальной оси с помощью механизма поворота, расположенного с левой стороны от орудия. Механизм поворота башни представлял собой понижающий червячный редуктор. Для быстрого переноса огня с одной цели на другую использовался электромеханический привод, а для точного наведения орудия в цель — ручной. Электропривод механизма поворота башни имел три скорости вращения. Управление электродвигателем производилось посредством поворота смонтированного на нем маховичка реостата (контроллера). Для поворота башни вправо маховичок поворачивался вправо, для поворота влево — влево. Маховичок реостата при поворачивании имел три положения в каждую сторону, соответствовавших трем скоростям вращения башни, имевшим следующие значения: 1-я скорость — 2,1 об/мин., 2-я — 3,61 об/мин., 3-я — 4,2 об/мин. Таким образом, время полного оборота башни на максимальной скорости составляло рекордные 12 с! В нейтральном положении (ручной привод) маховичок стопорился с помощью кнопки. Вроде бы все нормально. Но дело в том, что механизм поворота башни танка Т-34 имел крайне неудачную конструкцию с разнесенными приводами управления.
