Это было сделано на отечественных средних танках Т-44 и Т-54, принятых на вооружение соответственно в 1944 и 1945 годах. На столь кардинальную перекомпоновку танка Т-34 во время войны не пошли, и, наверное, это было правильным решением. Вместе с тем диаметр башенного погона, при сохранении неизменной формы корпуса, у Т-34-85 был практически предельным, что не позволяло разместить в башне артсистему более крупного калибра. С появлением Т-34-85 возможности модернизации «тридцатьчетверки», во всяком случае по вооружению, были исчерпаны полностью.

На танках Т-34 ранних выпусков устанавливалась 76-мм пушка обр. 1938/39 г. Л-11 с длиной ствола 30,5 калибра и начальной скоростью бронебойного снаряда — 612 м/с. Вертикальная наводка — от -5° до +25°. Практическая скорострельность в условиях танка — 1–2 выстр./мин. Пушка имела вертикальный клиновой полуавтоматический затвор с устройством для отключения полу автоматики, так как в предвоенные годы руководство ГАБТУ считало, что полуавтоматики в танковых пушках быть не должно (из-за загазованности боевого отделения). Особенностью пушки Л-11 являлись оригинальные противооткатные устройства, в которых жидкость в тормозе отката через небольшое отверстие непосредственно контактировала с атмосферным воздухом.

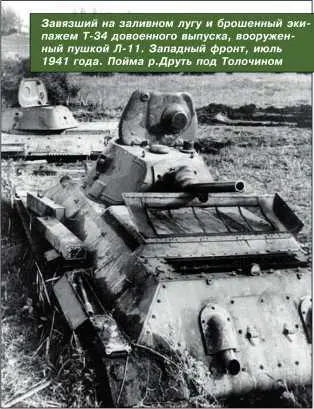

Завязший на заливном лугу и брошенный экипажем Т-34 довоенного выпуска, вооруженный пушкой Л-11. Западный фронт, июль 1941 года. Пойма р. Друть под Толочином.

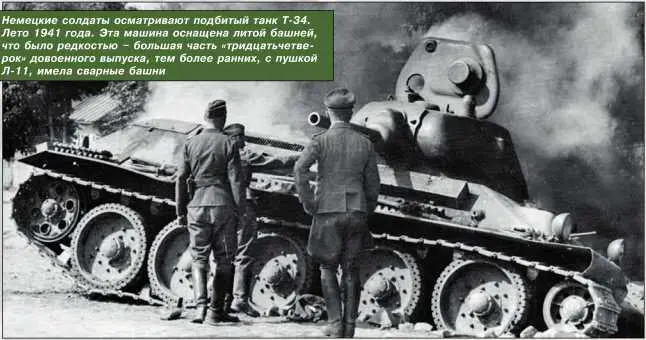

Немецкие солдаты осматривают подбитый танк Т-34. Лето 1941 года. Эта машина оснащена литой башней, что было редкостью — большая часть «тридцатьчетверок» довоенного выпуска, тем более ранних, с пушкой Л-11, имела сварные башни.

С этим обстоятельством был связан и основной недостаток этого орудия: если приходилось попеременно вести беглый огонь при различных углах возвышения ствола (что в танке не было редкостью), отверстие перекрывалось, и жидкость вскипала при выстреле, разрывая тормозной цилиндр. С целью устранения этого недостатка в тормозе отката Л-11 было сделано резервное отверстие с клапаном для сообщения с воздухом при стрельбе с углом склонения. Пушка Л-11, кроме того, была весьма сложной и дорогой в производстве. Для нее требовалась широкая номенклатура легированных сталей и цветных металлов, изготовление большей части деталей требовало фрезерных работ высокой точности и чистоты.

Поскольку орудие Л-11 не стало массовой танковой пушкой Великой Отечественной войны, а танки Т-34, на которых она была установлена, были в большинстве своем потеряны в первый ее месяц, то подробно останавливаться на ее боевых характеристиках нет никакого смысла. Так что сразу перейдем к самой массовой (выпущено около 37 тыс. орудий) отечественной танковой пушке Ф-34.

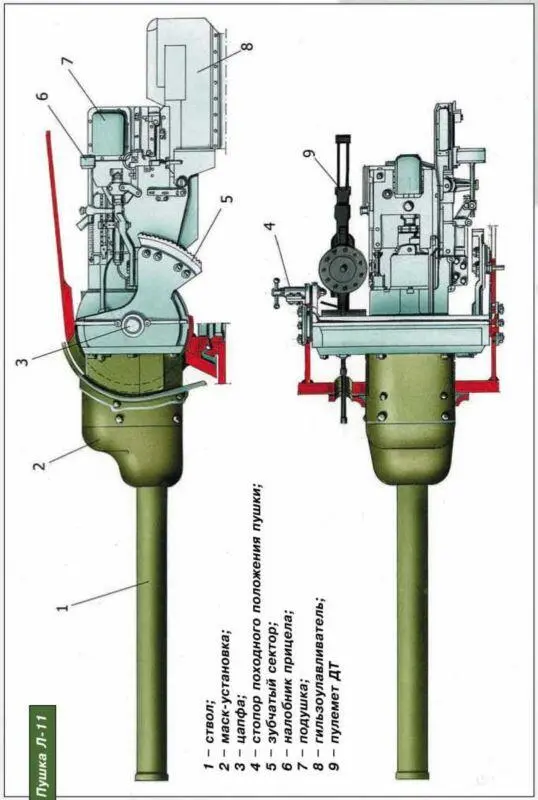

Пушка Л-11.

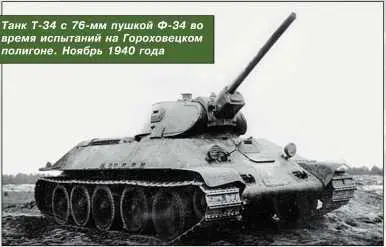

Танк Т-34 с 76-мм п ушкой Ф-34 во время испытаний на Гороховецком полигоне. Ноябрь 1940 года.

76-мм пушка обр. 1940 г. Ф-34 с длиной ствола 41,5 калибра устанавливалась на Т-34 с марта 1941 года. Масса пушки 1155 кг. Предельная длина отката 390 мм, вертикальная наводка от -5°30′ до +26°48′. Затвор клиновой, с полуавтоматикой механического копирного типа. Противооткатные устройства пушки состояли из гидравлических тормоза отката и накатника и располагались под стволом. Выстрел из пушки производился с помощью ножного и ручного механических спусков.

Пушка Ф-34 дважды модернизировалась.

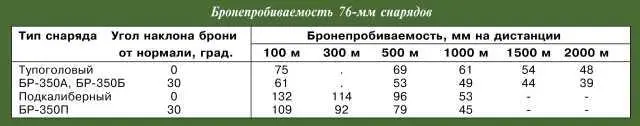

Бронепробиваемость 76-мм снарядов.

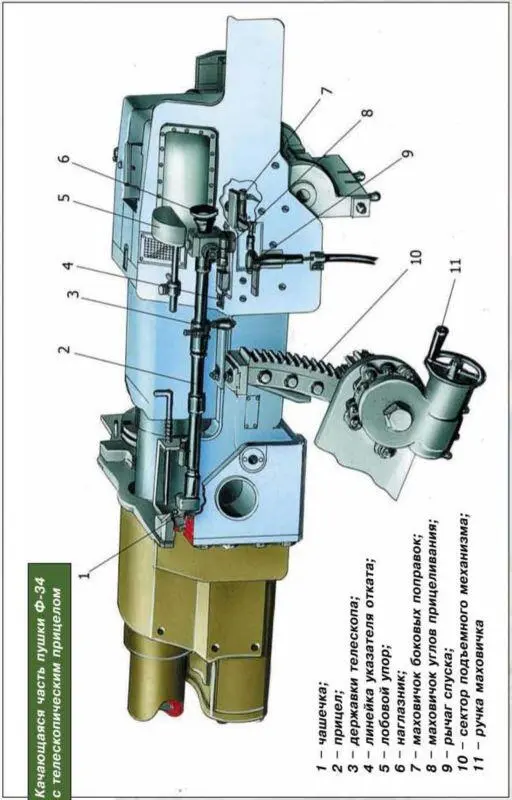

Качающаяся часть пушки Ф-34 с телескопическим прицелом.

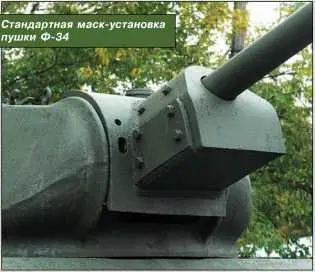

Стандартная маск-установка пушки Ф-34.

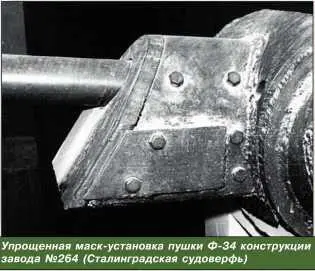

Упрощенная маск-установка пушки Ф-34 конструкции завода № 264 (Сталинградская судоверфь).
