Представим себе наводчика танка в бою. Его лицо прижато к налобнику прицела, то есть по сторонам он не смотрит и органами наведения пушки манипулирует вслепую. Правая рука лежит на маховике вертикального наведения, левая — на маховике ручного привода поворота башни. По воспоминаниям некоторых танкистов, они скрещивали руки, вращая правой маховик механизма поворота башни. Возможно, так было удобнее. Для перехода на электропривод наводчику нужно было протянуть руку (левую, правой это сделать было затруднительно) и нашарить им небольшой маховичок контроллера, расположенный на механизме поворота сверху. При этом необходимо было не забыть переключиться с ручного привода на электромеханический, нажав маленькую кнопку рядом с маховичком. Как говорится, «суду все ясно» — ни один нормальный человек в горячке боя делать всего этого не будет. Поэтому наводчики «тридцатьчетверок» в основном пользовались только ручным приводом поворота башни. В значительной степени выбор им облегчал и тот факт, что на танках выпущенных зимой 1941–1942 годов, например, электропривод поворота башни вообще отсутствовал — на заводы не поступали электромоторы.

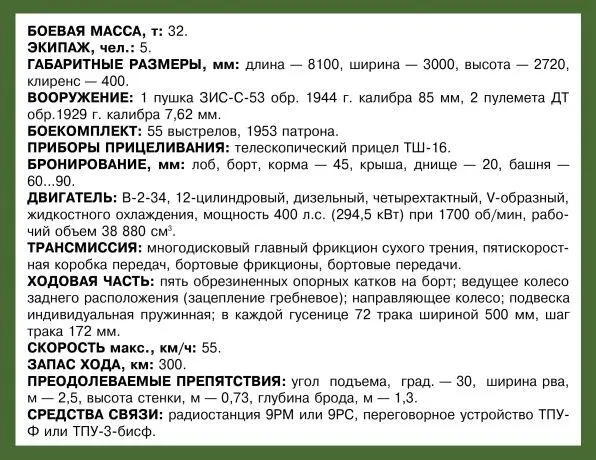

Т-34-85 обр. 1944 г.

По сравнению с Т-34 у Т-34-85 существенно улучшился маневр огнем. Механизм поворота башни имел объединенное управление ручным и электрическим приводами, что существенно облегчало пользование им. Полный оборот с использованием электропривода башня совершала за 12–15 с.

Для ведения стрельбы из пушки Л-11 применялись телескопический прицел ТОД-6 и перископический панорамный прицел ПТ-6; для стрельбы из пушки Ф-34 — телескопический прицел ТО Д-7 и перископический панорамный прицел ПТ-7, впоследствии замененные на телескопический прицел ТМФД-7 и перископический панорамный прицел ПТ-4-7. На части танков помимо штатного перископического прицела устанавливалась командирская панорама ПТ-К.

Телескопический прицел ТМФД-7 имел 2,5-кратное увеличение и поле зрения 15°. Он обеспечивал большую точность наведения, но работа с ним была неудобна, так как окулярная часть перемещалась вместе с орудием, а значит, наводчику приходилось либо сползать со своего сиденья, придавая стволу орудия угол возвышения, либо привставать с него, придавая угол склонения. Перископический прицел в отличие от телескопического крепился не на орудии, а в крыше башни. Он обеспечивал круговой обзор при неподвижном окуляре. Головная призма прицела была связана с пушкой параллелограмным приводом. Прицел ПТ-4 имел более низкую точность наведения вследствие ошибок, вводимых паралеллограмным тяговым устройством и дифференциальным механизмом.

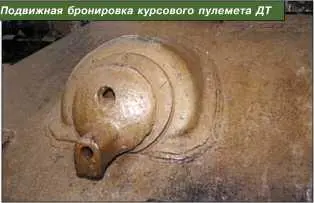

Подвижная бронировка курсового пулемета ДТ.

С сентября 1943 года танки Т-34 начали комплектоваться перископическими прицелами ПТ-9 без механизма кругового обзора.

Для стрельбы прямой наводкой из пушки Д-5Т использовались телескопический прицел ТШ-15 и перископический ПТК-5, из пушек С-53 и ЗИС-С-53 — телескопический прицел ТШ-16. Для стрельбы с закрытых позиций — боковой уровень и башенный угломер.

Телескопические прицелы ТШ-15 и ТШ-16 имели 4-кратное увеличение и поле зрения 16°. Оба они имели оптический шарнир, состоявший из четырех зеркал. Головная часть прицела жестко крепилась на качающейся части пушки, а окулярная часть была неподвижной, что существенно улучшило условия работы наводчика.

В танках 1940–1942 года выпуска боекомплект состоял из 77 выстрелов, которые укладывались на полу боевого отделения и на его стенках. На полу танка устанавливались 20 высоких (на 3 выстрела) и 4 низких (на 2 выстрела) чемодана — всего 68 снарядов. На стенках боевого отделения размещались 9 выстрелов: на правой стороне — 3, в общей горизонтальной укладке, и на левой — 6, в двух горизонтальных укладках по 3 выстрела.

В танках 1942–1944 годов выпуска с «улучшенной» башней боекомплект состоял из 100 выстрелов (бронебойных — 21, осколочно-фугасных — 75, подкалиберных — 4). Для укладки выстрелов на полу боевого отделения было оборудовано 8 ящиков на 86 выстрелов. Остальные 14 выстрелов размещались так: 2 бронебойно-трассирующих — в кассетах на крышке ящика в правом заднем углу боевого отделения, 8 осколочно-фугасных — на левом борту боевого отделения и 4 подкалиберных — в кассетах на правом борту.
