Рис. 13. Принципиальная схема управляющего устройства шагового типа.
Схема начинает работу при включении по команде тактового генератора контактов К 1и Κ 2. Делается пробный шаг Δ X , изменение выходной величины (ψ + Δψ) запоминается. Потом замыкаются ключи К 3и К 4. На выходе будет выделена величина отклонения выходной величины от заданной. Это отклонение подается в двигатель, который перемещает заслонку или клапан так, чтобы приближаться к наивыгоднейшему положению. Когда такое положение будет пройдено, к двигателю подводится отрицательное напряжение, и он начнет вращаться в обратную сторону. Как видно из схемы, такое автоматическое устройство представляет собой не что иное, как специализированное вычислительное устройство. Если к обычной схеме автоматического управления добавить специализированное вычислительное устройство А и дополнительное вычислительное устройство В , то можно решать, например, задачу подбора такого режима, при котором объект управления и регуляторы потребляли бы минимум топлива и электроэнергии. Такие самонастраивающиеся системы (рис. 14) могут быть весьма ценны не только для поддержания движения, например ракеты, по нужной траектории, по и перехода ее на другие траектории, если это необходимо с точки зрения экономного расходования топливных и энергетических ресурсов.

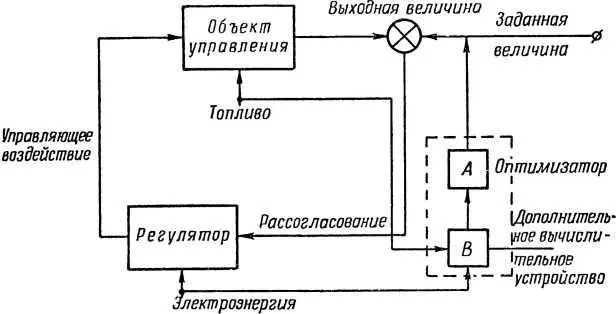

Рис. 14. Схема самонастраивающейся системы автоматического по иска наивыгоднейшего режима работы .
Дополнительное вычислительное устройство В суммирует данные о количестве потребляемого топлива или энергии и определяет среднее значение за определенный промежуток времени. Это значение подводится к устройству А , называемому оптимизатором, которое осуществляет автоматический поиск наивыгоднейшего (оптимального) режима, при котором расходовалось бы минимум энергии.
Экстремальные системы автоматического управления могут широко применяться в военной и военно-морской технике. Эти системы способны помочь, например, сводить к минимуму погрешности или ошибки систем наведения ракет, целеуказания, решения задачи встречи снаряда с целью, обеспечивать быстрейшее приведение в действие современного ракетно-ядерного оружия. Подобные системы могут поддерживать максимальным коэффициент полезного действия энергетических установок кораблей и силовых установок самолетов, обеспечивать режим для получения максимальной дальности полета, плавания и т. п.
Примером самоприспосабливающейся системы является автоматическая система для опознавания и выделения импульсных сигналов на фоне шумов (рис. 15).
Рис. 15. Блок-схема устройства автоматического опознавания сигналов.
В ней имеется самоприспосабливающийся фильтр, с помощью которого производится настройка системы на форму приходящего сигнала.
Схема фильтра включает запоминающее устройство, схему кратковременного накопления и сравнивающее устройство. Накопление данных о форме кривой входного сигнала при его приеме происходит в запоминающем устройстве. В специальном устройстве сравниваются данные со входа фильтра и выхода схемы кратковременного накопления. Когда на входе появляется серия сигналов одинаковой формы, она фиксируется в запоминающем устройстве. Затем из всех хаотически появляющихся на входе фильтров сигналов будут выделяться и пропускаться импульсы с формой кривой, которую «запомнил» фильтр.
Сравнивающее устройство обнаруживает повторяемость формы импульса, чтобы точно воспроизвести эту форму в запоминающем устройстве.
С пропаданием избранного сигнала система приходит в равновесие до появления нового сигнала, форма которого повторяется. Происходит восстановление сигналов, накапливаемых в запоминающем устройстве.
Как же происходит сравнение формы пришедшего сигнала и того, который «помнит» фильтр? Это сравнение осуществляется в нескольких различных точках, размещенных по огибающей импульса. Число таких точек называется «числом измерений» системы.
На рис. 16 показана блок-схема экспериментальной системы с десятью измерениями, предложенной одной из зарубежных фирм.
