Положение регулирующего органа меняется под воздействием возмущений синусоидальной формы с частотой ω. Пусть при первом перемещении регулирующего органа он попал в точку 1 графика. При этом на выход дискриминатора (различитель фазы и частоты) поступит синусоидальное колебание с частотой ω, изображенное в точке 1 . Если при втором перемещении регулирующий орган попадет в точку 2 , то на выходе появится сигнал малой амплитуды и удвоенной частоты. И наконец, при попадании в точку 3 появится колебание частоты ω, но в противофазе с колебанием в точке 1. Дискриминатор может выделить максимум, имея приведенную в табл. 1 программу, или «логику», работы.

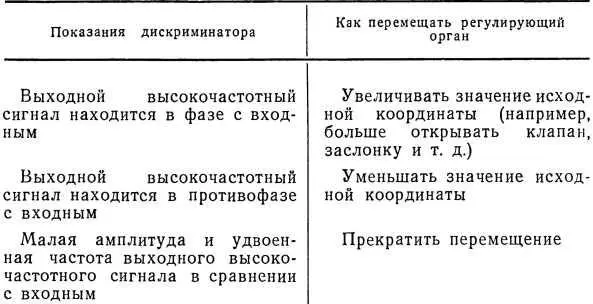

Таблица 1
Алгоритм управляющего устройства
Ее обычно именуют алгоритмом управляющего устройства.
Чтобы реализовать такую «логику» работы схемы, нужно иметь фазочувствительный выпрямитель (дискриминатор), команды которого приводили бы в действие электродвигатель, а он в свою очередь открывал бы клапаны, перемещал заслонки или другие какие-либо регулирующие устройства.
Другой путь поисков наивыгоднейших характеристик состоит в использовании свойства запоминания. Выше рассматривались процессы накопления и сохранения информации, происходящие по аналогии с использованием информации мозгом, его памятью. В данном случае может быть использована схема, показанная на рис. 11.

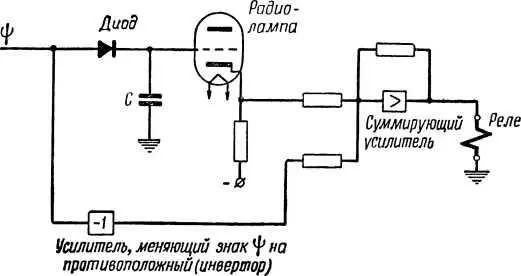

Рис. 11. Схема управляющего устройства, основанного на принципе запоминания наибольшего показателя ψ.
К электродам сетка-катод радиолампы через диод подводится электрическое напряжение (показатель Ψ). Пусть при этом величина ψ меняется, как показано на рис. 10, от точки 1 к точкам 2 и 3. Когда ψ достигнет максимального значения, запоминающий конденсатор С зарядится, «запомнит» это значение. Когда напряжение начнет уменьшаться, диод запирается. Суммирующий усилитель, сравнивающий напряжения в цепи катода лампы и инвертора, дает команду реле. Оно срабатывает и заставляет двигатель, а за ним и регулирующий орган двигаться в обратную сторону. Опять будет пройден максимум, и как только величина ψ начнет падать, снова реле заставит двигаться регулирующий орган обратно. Таким образом, в системе будут происходить колебания вокруг наибольшего значения и среднее положение регулирующего органа будет соответствовать этому значению.
С запоминанием связан и циклический поиск в системах шагового типа. В этом случае приходится запоминать исходную величину выходного сигнала ψ, изменения положения регулирующего органа АХ, новое значение выходной величины ψ + Δψ. На графике рис. 12 показана зависимость показателя системы ψ от перемещения регулирующего органа X.
Рис. 12. График зависимости показателя системы ψ от перемещения регулирующего органа X при циклическом поиске в системе шагового типа.
Пусть исходное положение регулирующего органа в точке О. Делается пробный шаг АХ. При перемещении в точку 1 показатель системы возрастает, становится ψ + Δψ. При исходном положении в точке 2 значение ψ при пробном шаге в точке 3 уменьшается. По знаку Δψ можно определить направление движения регулирующего органа. Метод такого поиска называется циклическим потому, что шаг АХ задается специальным коммутатором циклически через равные промежутки времени, а направление этого шага и величина неизменны. Алгоритм («логику») работы управляющего устройства можно представить в виде табл. 2.
Таблица 2
Алгоритм управляющего устройства в системе шагового типа
Для реализации изложенной выше «логики» может быть применена схема, содержащая объект регулирования, тактовый генератор и устройство управления. В свою очередь устройство управления имеет запоминающее устройство, двигатель, перемещающий управляющий орган, и устройство для определения, куда дальше перемещать этот орган для поиска наивыгоднейшего значения (рис. 13).
