Начиная с 35-й серии самолеты оснащались системой опознания «свой-чужой» СЧ-3.

Фотоаппаратура служила для контроля бомбометания и состояла из дневного фотоаппарата АФА-ИМ или ночного аппарата НАФА-19.

Навигационные огни помещались на оконцовках крыльев и фюзеляжа. Кабина и приборная доска освещались ультрафиолетовыми лампами. В левом крыле устанавливались два (или до 44-й серии один) подвижный посадочный прожектор.

Вооружение бомбардировщика подразделяется на бомбовое и стрелковое. В нормальном варианте самолет берет до 1000 кг бомб, в перегруз — до 2000 кг. В исключительных ситуациях, когда цель находится недалеко от аэродрома, самолет может брать до 3000 кг бомб ценой резкого снижения дальности полета. Бомбы подвешиваются внутри бомбового отсека и на внешней подвеске по бокам фюзеляжа. Конструкция бомбовой камеры позволяет сбрасывать бомбы, как из горизонтального, так и из пикирующего полета. Для прицеливания при горизонтальном бомбометании служит прицел ОПБ-IP или ОПБ-1Д (с 24-й серии), а при бомбометании из пикирования — прицел ПБП-1, который одновременно используется при наведении пушек.

В рамках нормальной бомбонагрузки самолет может брать:

Одну 1000-кг бомбу (ФАБ-1000, БРАВ-1000) в бомбовый отсек;

Две 500-кг бомбы (ФАБ-500, БРАБ-500) одну в бомбовый отсек, другую на внешнюю подвеску;

Четыре 250-кг бомбы, в случае ФАБ-250 две в бомбоотсек, две на внешнюю подвеску, в случае ФАБ-25 °CК — все в бомбоотсек;

Шесть бомб БРАБ-220 (четыре в бомбоотсек, две на внешнюю подвеску);

Четыре бомбы БРАБ-ДС-150 (две внутри, две снаружи);

Девять бомб ФАБ-100 в бомбоотсек.

В перегруз самолет мог нести в дополнение к бомбам в бомбоотсеке одну-две бомбы массой 250-1000 кг на внешней подвеске. Бомбы массой более 200 кг подвешивались с помощью двух ручных лебедок БЛ-4.

Стрелковое вооружение состоит из двух неподвижных пушек ШВАК калибра 20 мм и трех подвижных 12,7-мм пулеметов УБ системы Березина. Пушки установлены в центроплане у фюзеляжа и направлены вперед. Боекомплект 150 выстрелов на ствол. Спуск пушек производит пилот.

Пулемет УБТ, установленный в передней кабине, обслуживает штурман. Сектор обстрела пулемета 45° влево и вправо, 90° вверх и 10° вниз. На самолетах до 47-й серии пулемет стоял на станке БУШ-1, оснащался прицелом К-8Т и имел боекомплект 190 выстрелов. С 48-й серии начали использовать станок ВУС-1, прицел К-8Т оснастили системой стабилизации ОМП-6, а боекомплект сократили до 170 выстрелов.

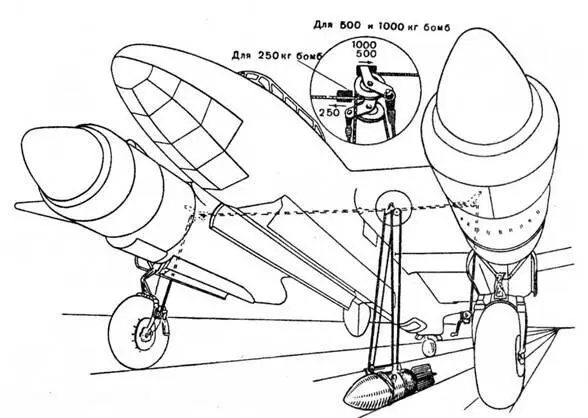

Подвеска больших бомб под крыло с помощью двух лебедок БЛ-4.

Подвеска 250-кг бомб под крыло с помощью одной лебедки БЛ-4.

Пулемет УБ стрелка-радиста имел сектор обстрела 110° вправо и 105° влево, 65°-70° вверх и 15° вниз. На самолетах до 44-й серии использовался станок ВУБ-2М, а позже ВУБ-68. Прицел К-8Т или К-20Т со стабилизатором ОМП-6 или ОМП-7. На самолетах завода № 166 использовали станок ВЕУ-1 с электроприводом. Боекомплект 250 выстрелов.

Пулемет УБТ нижнего стрелка имел сектор обстрела 23° влево и вправо, 45° вниз и 1° вверх. До 49-й серии использовался станок ЛУ-Пе-2 (с самолета Пе-2), боекомплект 300 выстрелов. Потом начали использовать станок ЛУ-68, прицел ОП-2Л, а боекомплект увеличили до 350 выстрелов.

Для регистрации результатов стрельбы служили фотопулеметы ПАУ-22, устанавливаемые с 52-й серии на местах стрелков, а начиная с 57-й серии, и на месте пилота.

Установка фотоаппаратов АФА-ЗС

Габариты самолета Ту-2
