С. Иванов - Focke Wulf FW190 A/F/G. Часть 2

Система смазки была агрегатирована на двигателе и не входила в конструкцию планера, за исключением указателей давления и температуры масла. Радиатор и маслобак объемом 58 л (рабочий объем 55 м) имели кольцеобразную форму и располагались в передней части двигателя под бронированным кожухом.

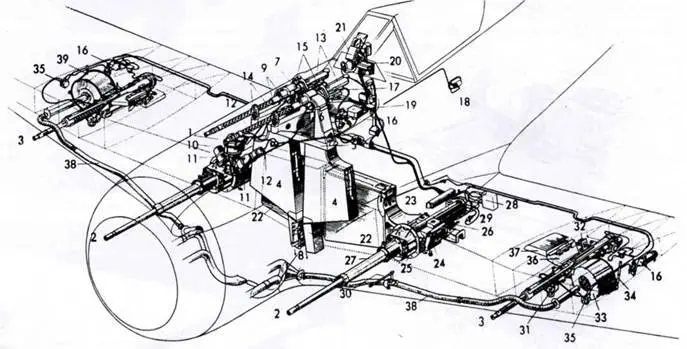

Схема вооружения Fw 190А-1. 1. Пулемет MG 17. 2. Пушка MG FF. 3. Передний фрагмент станка пулемета. 4. Задний фрагмент станка пулемета. 5. Основание станки. 6. Подача боеприпасов. 7. Эжектор стреляных звеньев пулеметной ленты. 8. Синхронизатор. 9. Сопрягающий элемент. 10. Тяга. 11. Система перезарядки пулеметов. 12. Баллон со сжатым воздухом, оснащенный редуктором и вентилями. 13. Прицел Revi С 12/С или Revi CI2/D. 14. Счетчик расхода боеприпасов. 15. Наружный клапан для наполнения сжатым воздухом баллона. 16. Крепления патронных коробок. 17.. Патронные коробки пулеметов. 18. Сброс стреляных гильз и звеньев пулеметной ленты. 19. Боекомплект 20-мм пушек. 20. Подача боеприпасов к пушке. 21. Эжектор гильз и звеньев ленты. 22. Сброс гильз и звеньев ленты. 23. Лафет. 24. Задняя деталь лафета. 25. Система перезарядки левой пушки. 26. Дульный срез пушки. 27. Система регулировки пушки. 28. Передний фрагмент лафета пушки. 29. Задний фрагмент лафета пушки. 30. Барабан с боекомплектом Т 60FF. 31. Держатель барабана. 32. Переключатель электроппевматической системы перезарядки пушки. 33. Сброс гильз. 34. Воздуховоды, подающие горячий воздух для подогрева барабана. 35. Кожух барабана, обогреваемый горячим воздухом.

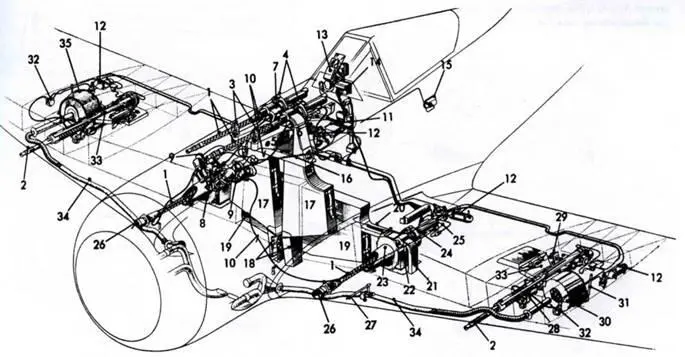

Схема вооружения Fw 190А-2 до А-5. 1. Пулеметы MG 17. 2. Пушки MG 151/20Е. 3. Пушка MG FF. 4. Боекомплект для пулеметов. 5. Крепление патронных коробок. 6. Подача пулеметной ленты. 7. Отражатель стреляных гильз. 8. Сброс стреляных гильз и звеньев ленты. 9. Основание станка. 10. Синхронизатор. 11. Сопрягающий элемент. 12. Тяга. 13. Электропневматическое устройство перезарядки MG 17. 14. Передний фрагмент станка MG 17. 15. Задний фрагмент станки MG 17. Баллоны со сжитым воздухом, оснащенные редуктором и вентилями. 17. Воздуховод. 18. Наружный клапан для заполнения системы сжитым воздухом. 19. Система перезарядки пулеметов. 20. Счетчики расхода боеприпасов. 21. Прицел Revi C/12D. 22. Боекомплект для пушек MG 151/20Е. 23. Подача снарядов. 24. Сброс стреляных гильз и звеньев ленты. 25. Передний фрагмент пушечного лафета. 26. Задний фрагмент пушечного лафета. 27. Кожух ствола. 28. Ручка перезарядки пушки MG 151/20Е. 29. Ручка перезарядки пушки MG FF. 30. Гнездо системы наведения пушки. 31. Передний фрагмент лафета MG FF. 32. Задний фрагмент лафета MG FF. 33. Барабан Т 60 FF. 34. Держатель барабана. 35. Переключатель электропневматической системы перезарядки пушки. 36. Сброс стреляных гильз. 37. Кожух сброса. 38. Воздуховод, подающий горячий воздух для подогрева барабанов. 39. Кожух барабана с подогревом.

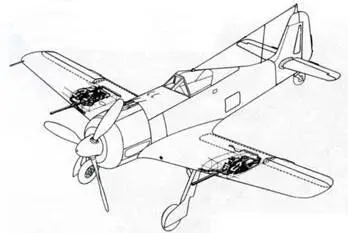

Пушки MG 151/20Е вместо MG FF впервые появились па самолетах серии А-6.

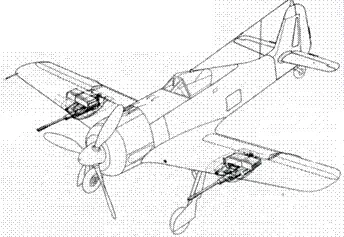

Схема расположения комплектов Ruestsatz R1, R2 и R4 ни А-6.

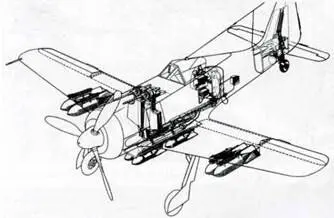

Схема вооружения на самолете Fw 190F-8/RI. На бомбодержателе ЕТС 501 под фюзеляжем на адаптере ER 4 подвешены четыре 50-кг бомбы. Под крыльями четыре бомбодержателя ЕТС 50 или ЕТС 71. В результате самолет мог нести до восьми бомб массой 50 или 70 кг.

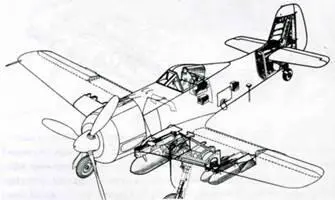

Планируемая схема вооружения и оснащения самолета F-15/R1. Бомбодержатель ЕТС 501 под фюзеляжем заменили бомбодержателем ЕТС 504. Самолет также оснащен радиостанцией FuG 15. На рисунке изображены бомбодержатели ЕТС 71 под левым крылом. В действительности, держатели обязательно ставили симметрично на оба крыла.

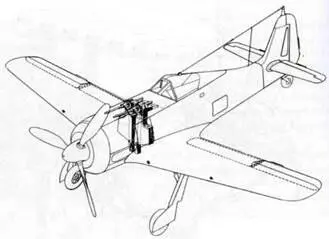

На самолетах серии А-7 пулеметы MG 17 под капотом заменили крупнокалиберными пулеметами MG 131.

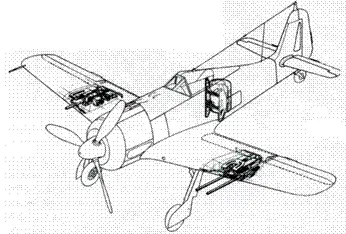

Fw 190A-6/R3, вооруженный двумя 30-мм пушками МК 103.
