С. Иванов - Р-39 Airacobra. Модификации и детали конструкции

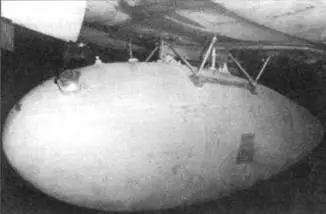

Из-за малой емкости внутренних топливных баков под фюзеляжи «Кобр» часто подвешивали дополнительный бак для горючего, чаще всего емкостью 75 галлонов. Бак крепился на стандартном бомбодержателе.

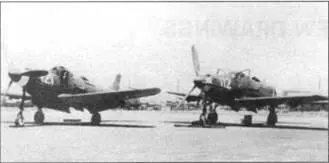

Истребители P-39Q из 362-й истребительной эскадрильи 357-й истребительной группы, Хэйвард-Филд, шт. Калифорния, 1943 г.

Пристрелка бортового оружия истребителя P-39Q.

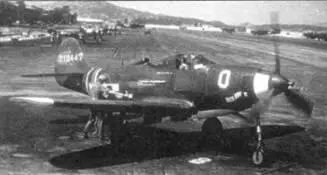

Будучи штабным офицером 357- й истребительной группы на истребителе P-39Q-1-ВЕ с собственным именем «SAGA BOY 11» летал полковник Эдвард С. Чикеринг. Это второй P-39Q-1- ВЕ, сошедшей со сборочной линии.

Тройка самолетов P-39Q, окрашенных под зебру. Окрашенные таким образом истребители использова. шсь в США в качестве тренировочных. На учениях они обычно выступали в роли противника.

ТР-39

P-39Q

Три прототипа ХР-39Е строились с разными крыльями, стабили заторами и рулями. Согласно некоторым источникам на ХР-39Е отрабатывалось крыло с ламинарным профилем, которое позже было использовано на истребителе ХР-63 «Кингкобра». Однако известные фотографии опровергают данную версию. Скорее всего информация относится к двум ХР-39Е, переделанным ХР-63. Три же первых прототипа действительно использовались для отработки конструктивных решений «Кингкобры», но не ламинарного крыла. Вначале предполагалось оснастить прототипы двигателями Континентал V-1430, но были установлены моторы Аллисон V- 1710-47. Для размещения турбонагнетателя фюзеляж пришлось удлинить на 21,3 дюйма. Предполагалось, что самолет пойдет в серию под обозначением Р-76, однако программу серийного производства аннулировали.

На всех моделях «Аэрокобры» и на истребителе Р-63 «Кингкобра» стояли различные версии двигателя Аллисон V-1710.

Вариант двигателя Аллисон V-1710 с шестью спаренными выхлопными патрубками на сторону, существовал вариант с 12 индивидуальными патрубками. Обратите внимание на круглое сечение среза патрубков.

Двигатель соединялся с установленным сразу за воздушным винтом редуктором длинным валом. На снимке хорошо видно каким образом монтировалась пушка.

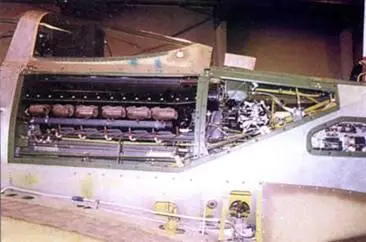

Вид слева на двигатель истребителя P-39N, панели фюзеляжа демонтированы.

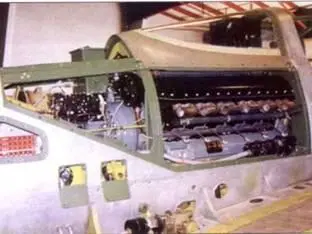

Задняя часть двигателя Аллисон V-1710, вид справа.

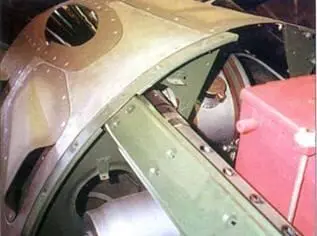

Маслобак размещен впереди аккумуляторной батареи в самой носу фюзеляжа.

Доступ к двигателю обеспечивали две съемных панели с правого и левого бортов фюзеляжа.
