С. Иванов - Р-39 Airacobra. Модификации и детали конструкции

Чуть ниже и впереди дверцы кабины на фюзеляж нанесены «выходные данные» самолеты: тип, принадлежность, серийный номер.

Вид спереди на воздухозаборник карбюратора, расположенный за фонарем кабины на верхней поверхности фюзеляжа. Обратите внимание на горизонтальную пластину в канале воздухозаборника.

Задняя часть фюзеляжа со снятой обшивкой, вид сверху справа. Шаровидный предмет — маслобак двигателя, окрашен в серебристый цвет. Видна также мачта радиоантенны. Мачта сделана из дерева.

Привод закрылков — электрический. Электропривод уборки/выпуска закрылков установлен в центроплане правой плоскости.

Тяга уборки/выпуска закрылков левой плоскости.

Радиооборудование установлено не только в кабине, но и в фюзеляже. Снимок сделан с левого борта, панель доступа в отсек снята.

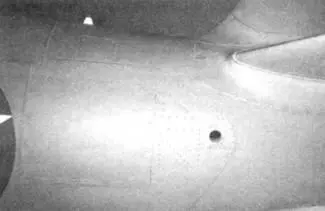

Сквозное отверстие в хвостовой части фюзеляжа предназначено для подъема самолета. Обратите внимание на антенный ввод белого цвета на верхней поверхности фюзеляжа.

Воздухозаборники маслорадиатора и радиатора двигателя расположены в передней кромке центроплана левой и правой плоскостей крыла.

Закрылок правой плоскости в выпущенном положении. Самолет P-39N из коллекции музея в Чино, шт. Калифорния.

Стандартный для большинства американских самолетов периода второй мировой войны приемник воздушного давления устанавливался на «Аэрокобре» в передней кромке левой плоски крыла у самой законцовки.

Обшивка элеронов — полотняная. Триммеры и балансировочные пластины имеются на обоих элеронах. На снимке — левый элерон.

Правый элерон.

Нижняя часть фюзеляжа (между нишами основных опор шасси) со снятой панелью обшивки. Здесь находится маслорадиатор.

Стволы крыльевых пулеметов закрыты стальными кожухами, сталью также обшит носок крыла в месте установки пулеметов. Крыльевые пулеметы ставились на «Аэрокобры» модификаций P-39D — P-39N. Стреляные гильзы выбрасывались через четыре отверстия на нижней поверхности плоскости крыла.

На снимке хорошо видны отверстия для выброса стреляных гильз.

Стандартный бомбодержатель установлен по осевой линии под фюзеляжем. На него возможна подвеска бомб калибра до 500 фунтов или дополнительного топливного бака.
