С. Иванов - Р-39 Airacobra. Модификации и детали конструкции

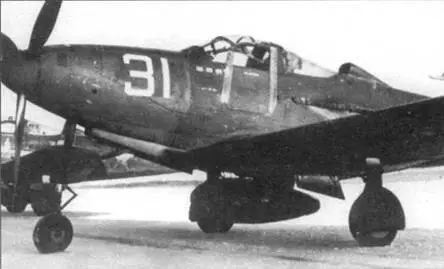

В период службы в 57-й эскадрилье 54-й истребительной группы на этом самолете летал лейтенант Лесли Спунтс. Эскадрилья базировалась на Аляске. На борту фюзеляжа перед дверцей кабины видны отметки о трех победах в воздушных боях.

P-39F

Изначально было заказано 1800 истребителей модификации P-39G, но затем партия была разбита на несколько серий самолетов разных моделей: Р-39К, P-39L, Р-39М и P-39N. Эти четыре варианта «Аэрокобры» известны как «средние».

На 210 построенных самолетах Р-39К стояли двигатели V-1710-63 мощностью 1325 л.с., оптимизированные для работы на малых высотах и воздушные вины Аэропродактс. Двигатель V-1710-63 имел по шести выхлопных патрубков на сторону. Боекомплект к крупнокалиберным пулеметам был увеличен на 15 патронов на ствол. На шести Р-39К были установлены аэрофотоаппараты, после чего машины получили обозначение Р-39К-1-ВЕ.

Истребителей модификации P-39L изготовили 250 штук в рамках одного контракта на изготовление Р-39К. На Р- 39L ставились воздушные винты Кертисс Электрик, по бортам носовой части фюзеляжа появились вентиляционные отверстия треугольной формы. Вариант Р- 39L стал первой «Коброй» с носовым колесом новой конструкции. Новое колесо имело диск большего диаметр, а шину более узкую, при этом общий диаметр колеса остался прежним. На 11 Р-39L монтировались по два аэрофотоаппарата, фоторазведчики обозначались Р- 39L-2-BE.

В полете Р-39К — самолет первой из четырех «средних» моделей «Кобры». Изначально самолеты заказывались как P-39G, но в конечном итоге вместо одной получилось четыре модификации, не очень сильно отличавшихся друг от друга.

Истребители варианта Р-39М отличались от P-39L только двигателями — на них стояли моторы V-1710-83 мощностью 1360 л.с. Воздушный винт — Кертисс Электрик. Восемь Р-39М доработали в фоторазведчики Р-39М-2-ВЕ.

Наиболее многочисленной из «средних» модификаций «Аэрокобры» стала модель P-39N, этих истребителей построили 2095 экземпляров. С целью снижения массы самолета на P-39N уменьшили емкость внутренних топливных баков до 87 галлонов, однако самолеты комплектовались наборами, позволявшими в плевых условиях восстановить нормальную. 120- галлонную емкость внутренних баков.

Первые пять сотен P-39N обозначались P-39N-BE, на них стояли двигатели V-1710-85 и воздушные винты Аэропродактс диаметром 11 футов 4 дюйма. Следующие 900 истребителей выпускались под обозначением P-39N-1-BE, диаметр воздушных винтов Аэропродактс на этих машинах был увеличен до 11 футов 7 дюймов. Кроме того, для лучшей сбалансированности самолета несколько сместили назад центр тяжести. Последние 695 истребителей обозначались P-39N-5-BE, с них сняли броню общей массой 38 фунтов. Вместо прозрачного бронестекла сзади кресла пилота поставили небольшую стальную бронеплиту. На базе Р- 39N выпускалось два варианта фоторазведчиков: P-39N-2-BE (128 самолетов переоборудовано из P-39N-1-BE) и P-39N- 3-ВЕ (35 самолетов переоборудовано из P-39N-BE).

Истребители P-39N широко использовались в USAAC и в ВВС Красной Армии, они также состояли на вооружении ВВС Свободной Франции и, после мая 1943 г., Италии.

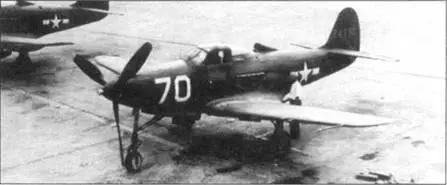

«Аэрокобры» из тренировочного подразделения, снимок сделан на аэродроме, расположенном в континентальной части США. Всего было изготовлено 240 истребителей Р-39М.

Приборная доска самолета Р-39М.

Механик помогает летчику запустить двигатель P-39L в суровый морозный день. Обратите внимание на вентиляционные отверстия в носу фюзеляжа, ставшие стандартным для всех более поздних модификаций «Кобры».

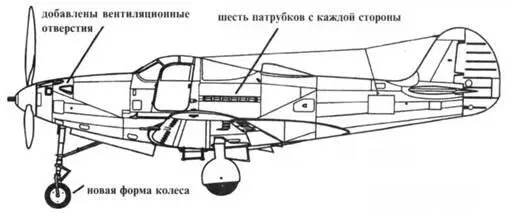

P-39L
