С. Иванов - SBD «Dauntless»

Три самолета SBD-1 из эскадрильи VМВ-1 в полете строем, 1940 г. или начало 1941 г. Капот и полоса ближайшего к камере самолета (I-МВ-7, BuNo-1616) – голубые (FS15102), как принято в третьем звене. Капот и полоса второго в строю самолета (I-МВ-4, BuNo-1606) – белые (FS17885), второе звено. На всех самолетах перед козырьками кабин на фюзеляжах накрашены черные антибликовые полосы. Эскадрилья VМВ-1 входила в состав 1-й авиационной группы морской пехоты (MAG-1), дислоцированной на авиабазе Куантико, шт. Вирджиния.

SBD-1 (2-МВ-1, BuNo-1597) в полете с выпущенными посадочными щитками и подвешенной под фюзеляжем 500-фунтовой (227-кг) авиабомбой. Самолет командира эскадрильи VMB-2 с авиабазы Норт-Айленд. Самолет несет маркировку первого звена – глянцевые красные (FS11136) полосу вокруг фюзеляжа и капот

SBD-1 (132-B-4) из 132-й морской разведывательно-бомбардировочной эскадрильи (VMSВ-132, бывшей VMB-1) в полете, 1941 г. «Даунтлесс» полностью окрашен в светло-серый цвет (FS36440) – стандартная окраска самолетов авиации ВМС США и корпуса морской пехоты с 30 декабря 1940 г. Маркировка самолета выполнена краской белого цвета. Опознавательные знаки нанесены па борта фюзеляжа, па верхнюю поверхность левой плоскости крыла и па нижнюю поверхность правой плоскости крыла.

ХВТ-2

SBD-1

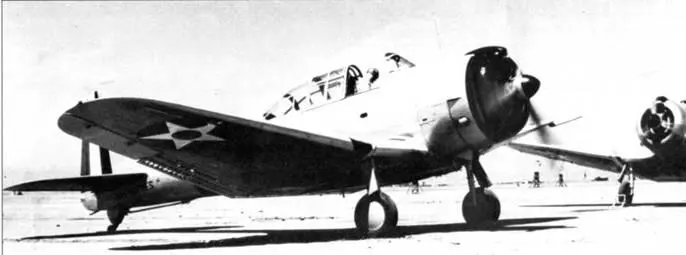

Еще один снимок самолета с бортовым кодом «2-МВ-1» рулящего па взлет (на заднем плане другой Даунтлесс прогревает двигатель).

В результате выполнения рекомендаций NACA пикирующий бомбардировщик приобрел более чистые аэродинамические формы. Наиболее кардинальным изменениям подверглось шасси. Были удалены огромные обтекатели, в которые частично прятались поворачивающиеся назад основные стойки шасси, стойки стали полностью убирающимися, а их колеса прятались в ниши нижней части фюзеляжа. Фонарь кабины был полностью перепроектирован. Переделанный опытный образец был принят Бюро аэронавтики в феврале 1939 года, а 8 апреля было заказано 144 самолета SBD-1. Изменение обозначения с бомбардировщика (В – bomber) на разведывательный бомбардировщик (SB – scout bomber) было сделано в связи с тем, что Бюро аэронавтики решило зарезервировать обозначение «бомбардировщик» исключительно только для многомоторных самолетов. Это не было связано с какими-то изменениями в характере выполняемых самолетом задач.

Отличительной особенностью SBD-1 были бульба заборника воздуха в карбюратор на верхней части капота.

Телескопический прицел использовался и для наведения носового пулемета калибра 12,7 мм, и для прицеливания при сбросе бомб, подвешиваемых к центроплану. Хотя это и было архаично, но, тем не менее, довольно эффективно.

Этот самолет SBD-1 в конце 1942 года был переведен в учебные. Обтекатель пропеллера был снят. Окраска – очень выцветший серый-морской (Sea Gray) поверх светло-серого (Light Gray). Учебная бомба под фюзеляжем – желтого цвета.

XBT-2

SBD-1

На этой модификации была улучшена аэродинамическая форма капота, в верхней его части был выполнен слегка выпуклый закругленный канал заборника воздуха в карбюратор двигателя. На втулку воздушного винта установлен обтекатель, а мачта радиоантенны перемещена назад от края капота на место сразу же перед противопожарной перегородкой. SBD-1 был вооружен парой синхронных пулеметов .калибра 12,7- мм , установленных в фюзеляже прямо перед козырьком кабины, и стреляющих сквозь специальные желоба в панелях капота. Казенная часть пулеметов выступала в кабину под приборной доской, что давало возможность в случае задержки в стрельбе легко их перезарядить в полете. Главный противник Даунтлесса, японский истребитель Зеро, имел подобное же расположение установленного в его фюзеляже вооружения. Место стрелка-радиста было оборудовано одним 7,62-мм пулеметом на турели для обстрела задней полусферы. Имелись бомбодержатели для одной бомбы весом до 726 кг на центроплане и для одной стандартной 100-фунтовой (453 кг) бомбы или глубинной бомбы под каждым крылом. Бомба на центроплане крепилась к специальной штанге, которая отклонялась вперед и вниз, чтобы бомба миновала область, ометаемую лопастями винта.
