Конструкция костыля на У-2 и По-2, включая самолеты послевоенного выпуска, была идентичной. Исключением был костыль с колесом, устанавливавшийся на По-2ШС и подобные ему машины. В случае установки крюка для буксировки планеров грязезащитный щиток снимался.

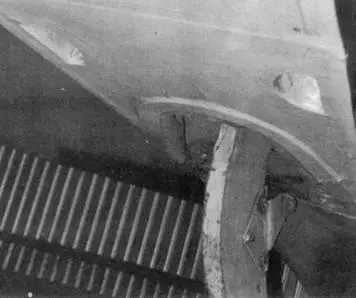

Натяжной тросик пружины амортизатора костыля (на фото показан CSS-13, лючок доступа у которого отличался от машин совет с кого про и з воде те а).

Выемки для рук перед костылем служили для подъема хвостовой части.

Схема педалей управления рулем направления.

Панель приборов и оборудование кабины: 1) – альтиметр, 2) – магнитный компас, 3) – авиагоризонт, 4) – указатель скорости, 5) – гирогоризонт, 6) – указатель вертикальной скорости, 7) – переключатель зажигания, 8) блок переключателей электросистемы, 9) – кнопка бензонасоса двигателя, 10) – указатель уровня топлива, 11) – тахометр, 12) – индикатор температуры и давления масла, 13) – термометр, 14) – предохранитель, /5› – указатель температуры цилиндров, 16) – лампа УФО, 17) – таблица девиации, /5) – пусковая катушка магнето, 19) – рукоятка управления двигателем, 20) – часы, 21) – обогреватель карбюратора, 22) – кран подачи топлива, 23) – корректор, 24) – ракетница, 25) – карман для карт, 26) – бомбосбрасыватели.

Приборное оборудование кабины нилота значительно различалось у военных и гражданских вариантов У-2. На фотографиях представлена кабина У-2ЛНБ из музея Кракова, неплохо сохранившегося до наших дней.

Ручка управления самолетом.

Левый и правый борт кабины пилота. Белыми стрелками показаны отсутствующее оборудование.

Кабина еще одного У-2. Стрелками указано оборудование отсутствующее на предыдущих снимках.

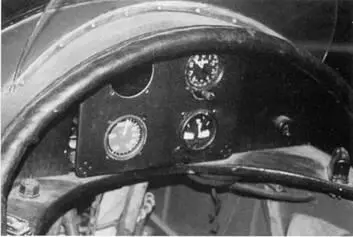

Панель приборов у штурмана имела гораздо более скромное оснащение.

Пол задней кабины. Стрелкой указано место установки азрофото камеры.

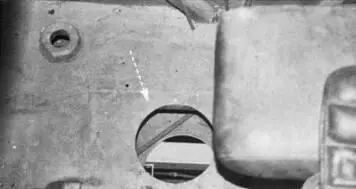

Правый борт кабины стрелка. Отверстие в полу (указано стрелкой) служило для стрельбы из сигнальной ракетницы. Три рукоятки красного цвета предназначались для сброса бомб. Потянув за них можно было открыть замки бомбодержателей.
