Ричард Фейнман - 6a. Электродинамика

§ 4. Собственные колебания полости

Предположим, что мы пытаемся проверить свою теорию и де­лаем измерения с настоящей банкой. Мы берем банку в форме цилиндра диаметром 7,5 см и высотой около 6,3 см. К ней при­делываются входная и выходная петли (см. фиг. 23.8). Если рассчитать ожидаемую для этой банки резонансную частоту по формуле (23.18), то получится f 0 =w 0 /2p=3010 Мгц. Мы берем сигнал-генератор с частотой около 3000 Мгц и начинаем слегка ее варьировать, пока не появляется резонанс; мы замечаем, что наибольший ток на выходе возникает, скажем, при частоте 3050 Мгц. Это очень близко к предсказанной резонансной час­тоте, но до конца не совпадает. Можно привести несколько мыс­лимых причин расхождения. Может быть, резонансная частота немного изменилась, потому что мы прорезали несколько дырок, чтобы вставить соединительные петли. Но это вряд ли: дырки должны были бы слегка понизить резонансную частоту, так что причина не в этом. Тогда, может быть, в калибровке частоты сигнал-генератора допущена небольшая ошибка или измерения диаметра полости недостаточно точны. Во всяком случае, согла­сие довольно хорошее.

Но гораздо важнее то, что произойдет, когда частота нашего сигнал-генератора уже значительно удалится от 3000 Мгц. Тогда мы получим такой результат, как на фиг. 23.11. Если на­чать сильнее менять частоту, то получится, что, кроме ожидавшегося резонанса близ 3000 Мгц, имеется еще другой резонанс возле 3300 Мгц и третий возле 3820 Мгц. Что означают эти до­бавочные резонансы? Разгадку дает фиг. 23.6. Там мы предполо­жили, что на край банки приходится первый нуль функции Бес­селя. Но ведь не исключено, что краю банки отвечает второй нуль функции Бесселя, так что в промежутке от центра банки до ее края происходит одно полное колебание электрического поля (фиг. 23.12, а). Такой тип колебаний полей вполне допустим, и естественно ожидать, что банка начнет резонировать на такой частоте. Но заметьте: второй нуль функции Бесселя наблюдает­ся при x=5,52 (фиг. 23.12,6), т. е. более чем вдвое дальше, чем первый нуль. Значит, резонансная частота колебаний этого типа превышала бы 6000 Мгц. Ее, без сомнения, можно заметить, но это не объясняет нам резонанса при 3300 Мгц.

Все дело в том, что в своем анализе поведения резонансной полости мы рассмотрели лишь одно возможное геометрическое расположение электрических и магнитных полей. Мы считали,

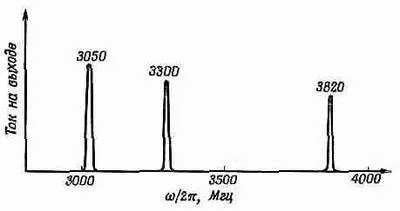

Фиг. 23.11. Наблюдаемые резонансные частоты цилиндрической полости.

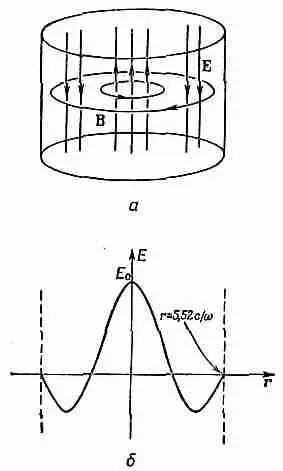

Фиг. 23.12. Более высокочастотный тип колебаний.

что электрическое поле верти­кально, а магнитное расположено горизонтальными кругами. Но мыслимы и другие поля. От них требуется лишь, чтобы они удовле­творяли уравнениям Максвелла и чтобы электрическое поле входило в стенки под прямым углом к ним. Мы взяли случай, когда верх и низ банки плоские, но все не очень бы изменилось, если бы верх и низ были изогнутыми. Да и вообще, от­куда банке «знать», где у нее верх,

где низ, а где бока? И действительно, можно доказать, что суще­ствует такой тип колебаний полей внутри банки, при котором электрическое поле идет более или менее вдоль ее диаметра (фиг. 23.13).

И не так уж трудно понять, почему собственная частота ко­лебаний этого типа не будет сильно отличаться от собственной частоты первого рассмотренного нами типа колебаний. Пред­ставьте, что вместо цилиндрической полости мы взяли бы полость в виде куба со стороной 7,5 см. Ясно, что у нее будет три разных типа колебаний, но с одной и той же частотой. Тип колебаний, при котором электрическое поле направлено примерно верти­кально, будет иметь ту же частоту, что и тип колебаний, при ко­тором электрическое поле направлено вправо и влево. Если те­перь этот куб переделать в цилиндр, то частоты как-то изменятся. Но все же можно ожидать, что изменение не будет большим, если размеры полости изменятся очень мало.

Фиг. 23.13. Поперечный тип колебаний цилиндрической поло­сти.

Фиг. 23.14. Еще один тип коле­баний цилиндрической полости.
