Константин Ефанов - Аппараты с перемешивающими устройствами

Силы инерции вызывают дополнительный прогиб х 1 и х 2 . Их уравновешивают дополнительные силы упругости, возникшие из-за этого прогиба.

k 1 – прогиб в сечении I от силы равной 1 и приложенной в сечении I,

k 2 – прогиб в сечении I от силы равной 1 и приложенной в сечении II,

k 3 – прогиб в сечении II от силы равной 1 и приложенной в сечении I,

k 4 – прогиб в сечении II от силы равной 1 и приложенной в сечении II,

Сила инерции в сечении I:

Сила инерции в сечении II:

Сила равная 1 приложенная в сечении I вызывает прогиб k 1 , а сила инерции в этом же сечении вызывает прогиб:

Прогиб в этом же сечении от силы инерции, приложенной в сечении II:

Полный прогиб в сечении I:

Полный прогиб в сечении II:

Полученные уравнения для х 1 и х 2 являются дифференциальными уравнениями движения для рассматриваемого случая трехопорного вала.

Коэффициенты в уравнениях находятся по принципу сложения сил, по которому прогиб в любой точке вала под действием сосредоточенных сил получается в виде суммы прогибов от каждой из силы по отдельности (для прогиба в сечении I находятся и суммируются прогибы от сил Q 1 , Q 2 , R C ).

Уравнение упругой линии для левой части вала (с – расстояние между правой опорой и точкой приложением силы):

Прогиб в месте приложения груза:

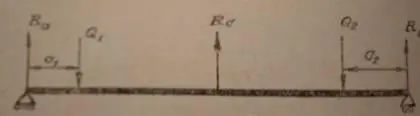

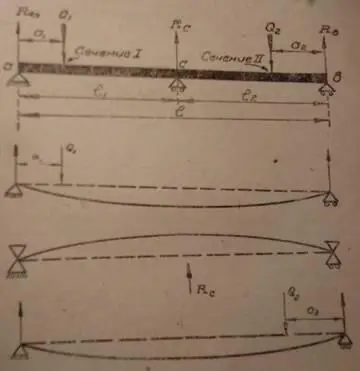

Находится неизвестная реакция опоры R C для статически неопределимого трехопорного вала (балки). Для нахождения реакции R C принципом сложения сил отбрасывается средняя опора вала и заменяется направленной снизу вверх реакцией R C . Так получается статически определимая система, нагруженная 3 силами: известными Q 1 и Q 2 и неизвестной реакцией R C . Сумма прогибов от каждой силы в точке с равна нулю так как в этой точке находится опора. И из условия равенства нулю прогибов находится реакция R C .

Прогиб от силы Q 1 в точке с :

Прогиб от силы Q 2 в точке с :

Прогиб от силы R C в точке с :

Вместо прогибов в формулу подставляются их значения:

Из этоф формулы находится R c

Находится прогиб в сечении I по известной R C . Прогиб равен сумме прогибов от сил Q 1 , Q 2 , R C

Прогиб в сечении I от силы Q 1 ( c = l – a 1)

Прогиб в сечении I от силы R C ( c = l 2 и y = a 1)

Подставляя значение R C
