Возьмем простейший с точки зрения математики случай, когда певица берет безупречную ноту с безупречным синусоидальным колебанием голосовых связок, причем получается сигнал, сила которого меняется, как это показано на фиг. 48.4.

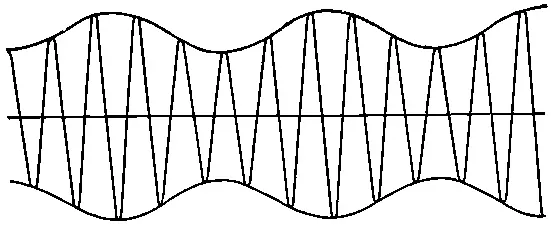

Фиг. 48.4. Модуляция несущей волны. На этом схематическом рисунке отношение ω c /ω m =5. В настоящей радиоволне ω c /ω m ≈100.

Изменения слышимой частоты принимаются затем приемником; мы избавляемся от несущей волны и смотрим просто на «обертку», которая представляет собой колебания голосовых связок, или звук голоса певицы. Громкоговоритель же производит колебания той же частоты в воздухе, и в принципе слушатель не может обнаружить разницы между настоящим голосом певицы и передачей, слышимой по радио. В действительности же из-за некоторых искажений и других тончайших эффектов можно все же определить, слышим ли мы радио или «живой» голос певицы; в других же отношениях все происходит так, как мы описали.

Описанную выше модулированную волну математически можно записать в виде

(48.9)

где (ω с — несущая частота, а ω m— частота слышимого звука. Используя теоремы о косинусах или свойства экспоненты exp(iθ) (разницы в этом никакой нет, однако легче работать с экспонентой), мы получаем

(48.10)

Таким образом, с другой точки зрения можно сказать, что выходящая волна состоит из суперпозиции трех волн: обычной волны с частотой ω с, т. е. несущей частоты, и затем двух новых волн с двумя другими частотами. Одна из них равна сумме несущей и модулирующей частот, а другая — разности. Если построить нечто вроде графика зависимости интенсивности излучения генератора от частоты, то сначала мы, естественно, обнаружим большую интенсивность при несущей частоте ω с ,но как только певица начнет петь, мы неожиданно обнаружим интенсивность, пропорциональную силе голоса певицы b 2при частотах ω с +ω mи ω с-ω m, как это показано на фиг. 48.5.

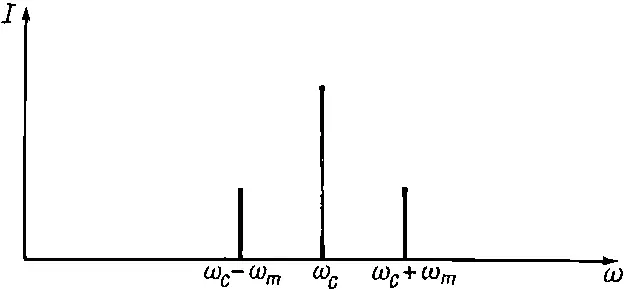

Фиг. 48.5. Спектр частот несущей волны ω с , модулированной одной косинусообразной волной ω m .

Они называются боковыми полосами . Если из передатчика выходит модулированный сигнал, то возникают боковые полосы. Если в одно и то же время передаются две ноты, скажем, с частотами ω mи ω m', например играют два инструмента или какая-то другая усложненная волна, тогда из математики видно, что получаются две новые волны, соответствующие частотам ω m±ω m'.

Итак, если происходит какая-то сложная модуляция, которую можно представить в виде суммы многих косинусов [36] Следует сделать здесь небольшое примечание: в каких случаях кривая может быть представлена в виде суммы множества косинусов? Ответ: Почти всегда, за исключением небольшого числа случаев, которые могут присниться разве только математику. В каждой точке кривая, разумеется, должна иметь только одно значение и она не должна быть безумной кривой, прыгающей до бесконечности на протяжении бесконечно малого промежутка времени или что-нибудь в этом же духе. Однако если отвлечься от этих ограничений, то любая разумная кривая (в частности, и та, которая получается при колебании голосовых связок певицы) всегда может быть представлена в виде суммы косинусоидальных волн , то оказывается, что в действительности передатчик работает в целой области частот, именно несущей частоты плюс-минус максимальная частота, содержащаяся в модулирующем сигнале.

Хотя вначале мы могли поверить, что радиопередатчик работает только на номинальной несущей частоте, так как в нем находится большой сверхстабильный кристаллический осциллятор и все подобрано так, чтобы частота была равна в точности 800 кгц , но в тот момент, когда диктор объявляет , что станция работает на частоте 800 кгц , он тем самым модулирует эту частоту и передача уже не идет точно на этой частоте. Предположим, что усилители построены так, что они могут передавать широкую полосу частот в области, воспринимаемой ухом (ухо может слышать частоты вплоть до 20 000 гц , но обычно радиоприемники и радиопередатчики работают ниже частоты 10 000 гц , и по радио мы высших частот не слышим). Так что голос диктора, объявляющего что-то по радио, может содержать частоты вплоть до 10 000 гц , передатчик излучает частоты в области от 790 до 810 кгц . Если при этом на частоте, скажем, 795 кгц работает еще одна радиостанция, то возникают большие помехи. Если мы сделаем наш приемник столь чувствительным, что он будет принимать только частоту 800 кгц и не будет захватывать по 10 кгц с каждой стороны, то мы не услышим, что сказал диктор, ведь информация передается именно на боковых частотах! Поэтому очень важно, чтобы станции были разделены некоторой областью частот и их боковые полосы не перекрывались, а приемник не должен быть столь избирательным, чтобы не позволять принимать боковые полосы вместе с номинальной частотой. Но эта проблема не вызывает больших затруднений при радиопередачах. Мы слышим в области ±20 кгц , а радиопередача ведется обычно в области от 500 до 1500 кгц , так что места должно хватить для множества станций.
