Жидкостные ракетные двигатели в подавляющем своем большинстве могут быть либо с насосной системой подачи компонентов топлива в камеру сгорания, либо с баллонной системой подачи. Вторая является наиболее простой и применяется для двигателей сравнительно небольших ракет. Первая применяется в ракетных двигателях дальнего действия.

Выбор конкретной системы подачи топлива ракетного двигателя и ее составных частей определяется прежде всего назначением двигателя, его размерами, топливом, тягой, характером полета и продолжительностью работы, а также общими требованиями простоты конструкции, легкости изготовления, удобства эксплуатации и, главное, минимального веса.

Жидкостные ракетные двигатели работают или на жидких компонентах топлива или на одном жидком, применяемом в качестве горючего, а другом газообразном, используемом в качестве окислителя.

В качестве примера реактивного двигателя с насосной системой подачи топлива в камеру сгорания рассмотрим ЖРД стратосферной ракеты.

К настоящему времени известно несколько типов высотных стратосферных ракет.

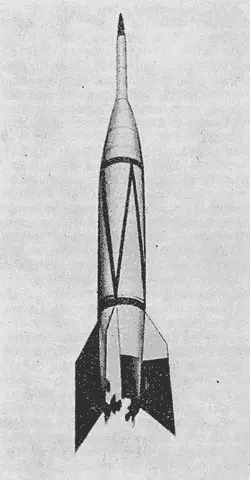

Чтобы пояснить устройство, а также принцип действия ЖРД стратосферной ракеты, приведем в качестве примера ЖРД, применявшийся в первой ступени стратосферной двухступенчатой ракеты (рис. 6), вторая ступень которой в 1954 г. достигла высоты в 425 км.

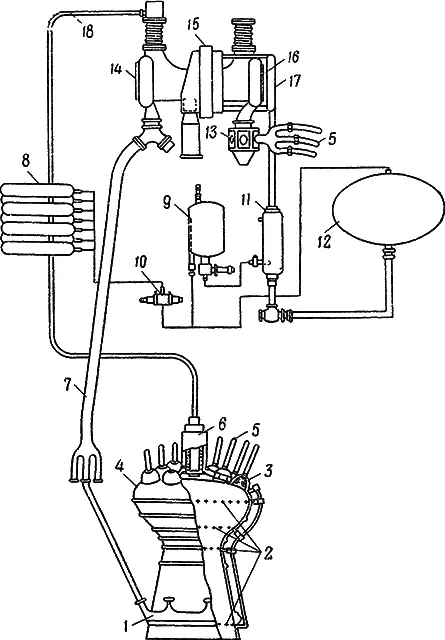

Принципиальная схема такого ЖРД с основными агрегатами показана на рис. 7. Этот двигатель работает на двухкомпонентном топливе, состоящем из обычного этилового спирта 75% крепости (горючее) и жидкого кислорода (окислитель), которые хранятся в двух отдельных больших баках. Запас топлива на ракете достигает свыше 9 т, что составляет почти ⅚ общего веса ракеты. Как видно из приведенного выше рис. 7, по объему топливные баки составляют большую часть всего объема ракеты. Несмотря на такое большое количество топлива, его хватает только на 75–90 секунд работы двигателя, так как такой двигатель расходует свыше 125 кг топлива в секунду, развивая тягу в 25 т (на земле). Скорость истечения газов из сопла двигателя достигает более 2000 м/сек.

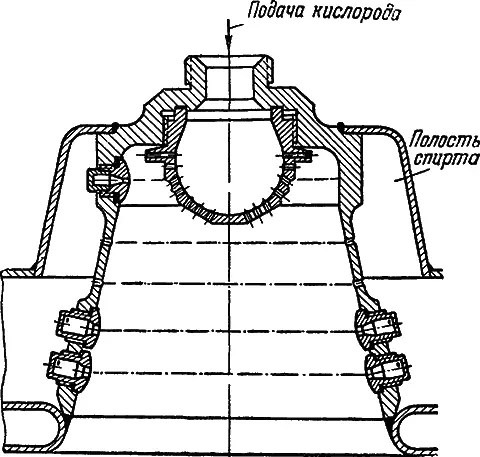

Как видно из рис. 7, основными частями двигателя являются шаровидная камера сгорания 4 , реактивное сопло 1 , парогазогенератор, турбонасосный агрегат для подачи топлива и система управления. Продукты сгорания расширяются в сопле двигателя до давления на выходе, равного 0,8 кг/см 2, и приобретают при этом большую скорость. Диаметр камеры сгорания в наиболее широкой части ее равняется 950 мм. Диаметр горловины сопла 410 мм, диаметр выходного сечения 740 мм. Длина двигателя составляет 1790 мм. Вес камеры сгорания с соплом 420 кг. В днище камеры сгорания расположено 18 горелок (форкамер) 3 , разрез камеры показан на рис. 8. Кислород, подаваемый насосом 16 , поступает внутрь горелок через трубопровод 5 в центральные форсунки, а спирт, выходящий из рубашки охлаждения, — через кольцо маленьких форсунок вокруг каждой горелки. Такая конструкция форкамер обеспечивает достаточно хорошее распыление и перемешивание топлива, необходимые для осуществления полного сгорания за то очень короткое время, пока топливо находится в камере сгорания (сотые доли секунды).

Как следует из самого названия, в камере сгорания происходит сгорание топлива, т. е. преобразование химической энергии топлива в тепловую, а в сопле — преобразование тепловой энергии продуктов сгорания в кинетическую энергию струи газов, вытекающих из двигателя в атмосферу.
