Виктор Петров - Искусственный спутник земли

Предстоит еще колоссальный и длительный труд в ряде отраслей науки и техники, прежде чем идеи великого русского ученого превратятся из сказочной перспективы в явь. Но развиваются эти идеи по правильному пути, и мы твердо верим, что еще нам доведется быть свидетелями первых шагов покорения человеком мирового пространства.

Наряду с учеными различных стран мира значительный вклад в создание и развитие реактивных двигателей и теории реактивного движения был сделан нашими учеными. Так, например, теория реактивного движения, разработанная выдающимися русскими учеными К. Э. Циолковским, Н. Е. Жуковским, а также И. В. Мещерским, Ф. А. Цандером и другими, стала фундаментом реактивной техники.

В данной книге нет необходимости перечислять все труды К. Э. Циолковского, они в 1955 г. опубликованы в специальном сборнике Академии наук СССР, издается собрание сочинений его трудов. Ученики Циолковского, советские инженеры и ученые, развили его идеи и усовершенствовали его схемы, вписали в историю развития реактивной техники имя своего учителя как родоначальника ракет дальнего действия и жидкостных ракетных двигателей.

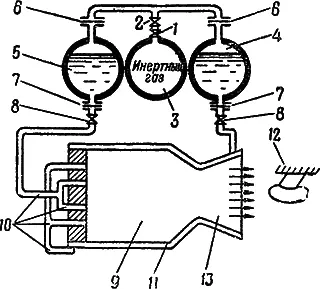

На рис. 5 представлена элементарная схема ЖРД с баллонной системой подачи компонентов топлива и пиротехническим зажиганием.

ЖРД состоит из следующих основных конструктивных элементов и систем: камеры сгорания, где происходит подготовительный процесс и процесс сгорания топлива; сопла, в котором тепловая энергия продуктов сгорания преобразуется в кинетическую энергию газов, истекающих из двигателя; системы питания, обеспечивающей подачу компонентов топлива в камеру сгорания (система питания включает в себя: баки с горючим и окислителем, баллоны с сжатым инертным газом, парогазогенератор, насосы, трубопроводы, форсунки и т. д.); системы охлаждения камеры сгорания для пламенных ЖРД, в которых температура превышает 2500°К; системы управления, которая обеспечивает правильный запуск двигателя и режим его работы (сюда относятся различные краны, клапаны, редукторы, дроссели, пусковые пробивные мембраны и т. д.); системы зажигания, обеспечивающей воспламенение компонентов топлива в камере сгорания в момент запуска двигателя.

Запуск ЖРД производится с помощью управляемого пневмоэлектроклапана 1 , который, открываясь, одновременно включает зажигательное устройство 12 . Сжатый до 300 атм инертный газ поступает из баллонов 3 через редуктор 2 , где давление понижается до 30 атм, и пусковые мембраны 6 в баки с горючим 5 и окислителем 4 . Под действием этого инертного газа горючее и окислитель через мембраны 7 и вентиль 8 подаются каждый по своему трубопроводу через форсунки 10 в камеру сгорания 9 . По пути в камеру сгорания один из компонентов топлива проходит по охлаждающему тракту 11 камеры сгорания и сопла. Распыление и смешение компонентов топлива происходит только в камере сгорания во избежание взрыва. Компоненты топлива подаются в камеру сгорания в заданном весовом отношении.

В результате преобразования в сопле 13 тепловой энергии газов в кинетическую энергию возникает тяга двигателя, сообщая ускорение ракете, на которой двигатель установлен.

Уже в 1931 году советским инженером Ф. А. Цандером был сконструирован, построен и испытан первый жидкостный ракетный двигатель. В те же годы состоялись успешные полеты жидкостной ракеты, сконструированной советским ученым М. К. Тихонравовым. Камеру сгорания, выдерживающую высокие температуры, изобрел в 1929 г. советский инженер П. И. Шатилов, чем ускорил создание конструкции жидкостного ракетного двигателя. Дальнейшее усовершенствование конструкции ЖРД принадлежит советским инженерам Л. С. Душкину и А. М. Исаеву. Теория жидкостных ракетных двигателей разработана Ф. А. Цандером, И. И. Кулагиным и другими советскими инженерами и учеными.
