Эрик Роджерс - Физика для любознательных. Том 3. Электричество и магнетизм. Атомы и ядра

Фиг. 40. Модель телефонной линии с «повреждением».

По соображениям, о которых пойдет речь ниже, в современных системах электроснабжения не пользуются постоянным по величине напряжением, при котором через лампочки и другие устройства протекал бы неизменный по величине ток. Вместо этого используют переменное напряжение, которое изменяется, скажем, от +150 в до 100 в, до 50 в, до нуля, затем, пройдя значения —50 в, — 100 в, доходит до —150 в, а потом проходит те же значения в обратном порядке: —100 в, — 50 в, 0 и снова возрастает до +150 в и т. д. Иначе говоря, величина напряжения совершает простое гармоническое колебание с амплитудой 150 в (см. гл. 10 ). График зависимости такого напряжения от времени представляет собой «синусоиду» (фиг. 41).

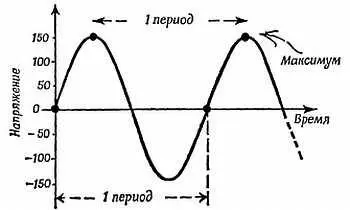

Фиг. 41. Переменное напряжение.

Если приложить это напряжение к резистору, подчиняющемуся закону Ома, то оно в каждый момент времени создает соответствующий ток — маленькие резвые электроны обладают мгновенной реакцией, — поэтому график зависимости силы тока от времени такой же. Такой ток называют переменным и говорят об источниках напряжения переменного тока.

Опыт 20. Переменный ток . Как вы думаете, что будет, если пропустить переменный ток через лампочку? Подключите источник переменного тока к соответствующей лампочке (например, источник с напряжением 5 или 6 в к автомобильной лампочке). Что будет, если пропустить переменный ток через обычный амперметр? [32]Включите амперметр в цепь с лампочкой [33]. Сравните показание амперметра с показанием, которое он дает при накаливании той же лампочки постоянным током от источника с таким же напряжением.

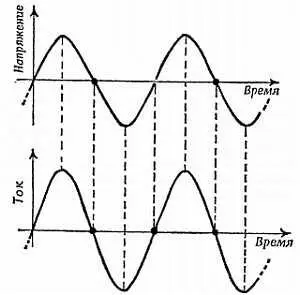

Фиг. 42. Разность потенциалов и ток при подключении резистора к переменному напряжению.

Опыт 21. Напряжение переменного тока и вакуумный диод .Как вы думаете, что будет, если приложить напряжение переменного тока между анодом и катодом (или нитью накала) диода?

1) Составьте цепь, показанную на фиг. 43, использовав в качестве испытуемого объекта радиорезистор ( RR ). Отметьте показание миллиамперметра.

2) Включите вместо RR радиолампу (с любыми вспомогательными приборами, которые вы сочтете необходимыми). Посмотрите, что показывает миллиамперметр.

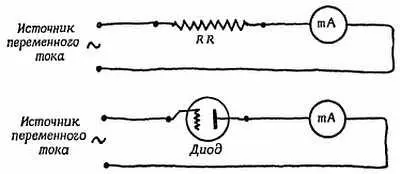

Фиг. 43. Опыт 21.

Опыт 22. Электроны чертят графики временной зависимости. Пучок электронов может служить для вычерчивания графиков временной зависимости точно так же, как он рисует изображение на экране телевизора. В следующей главе мы рассмотрим устройство трубок, применяемых для этой цели, теперь же мы просто воспользуемся прибором с такой трубкой для вычерчивания графиков напряжения переменного тока. Прибор этот называется электронным или катодно-лучевым осциллографом. Поперек экрана осциллографа непрерывно движется с постоянной скоростью световое пятно, образуя ось времени. Пятно смещается вверх и вниз пропорционально приложенному напряжению и, таким образом, вычерчивает график зависимости этого напряжения от времени. Чтобы увидеть, как действует диод, нужно рассмотреть на экране график зависимости тока, текущего через диод, от времени. Для этого нужно получить небольшое напряжение, изменяющееся прямо пропорционально току. С этой целью включают в цепь сопротивление, подчиняющееся закону Ома ( SR ), как показано на фиг. 44.

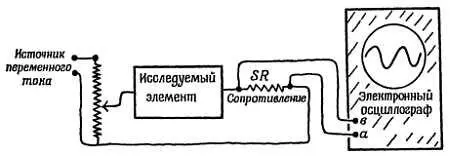

Фиг. 44. Опыт 22.

Изучение тока, текущего через компонент цепи, с помощью электронного осциллографа. Разность потенциалов на специально включенном сопротивлении SR пропорциональна току, под действием этой разности потенциалов светящееся пятно движется по экрану вверх или вниз.

Составьте предыдущую цепь с радиорезистором RR , на который подается напряжение переменного тока, и включите в цепь сопротивление SR , как показано на фигуре. Подсоедините проводами концы сопротивления SR к осциллографу: кривая на экране представляет собой график зависимости тока в цепи от времени [34]. Теперь вместо резистора RR включите диод и снова посмотрите на экран. (Сперва подумайте над тем, как действует радиолампа, и посмотрите, не удастся ли вам предсказать форму кривой тока до того, как вы станете наблюдать ее на экране осциллографа.)
