Если скользящий контакт находится внизу, у точки В , то оба зажима прибора будут подключены к точке В . Какое напряжение приложено к прибору в этом случае? Если скользящий контакт находится посредине между А и В , скажем в точке С , то прибор будет подключен к точкам С и В . Подумайте, какое при этом напряжение будет приложено к прибору. Чтобы проверить свое предположение, проследите за рассуждением, проведенным ниже, а затем составьте схему, используя в качестве вашего прибора вольтметр.

Предположим, что в этой схеме полное напряжение источника питания равно 120 в. Значит, кулон, проходя по сопротивлению от А до В , отдает 120 дж. На полпути в точке С кулону останется отдать только 60 дж. Если кулон станет следовать дальше по оставшемуся участку сопротивления, то он отдаст 60 дж. Если же кулон изберет обходной путь: от точки С через подключенный прибор в В , то он по-прежнему отдаст остальные 60 дж. Поэтому с точки зрения прибора приложенное к нему напряжение равно 60 дж/к, т. е. 60 в. (Это простое рассуждение справедливо в том случае, когда «прибор» обладает высоким сопротивлением и, следовательно, «отвлекает» на себя относительно малый ток. Если сопротивление прибора сравнимо с сопротивлением АВ , то наше рассуждение придется видоизменить. Кроме того, мы должны будем соблюдать осторожность, чтобы не пережечь участок AS .)

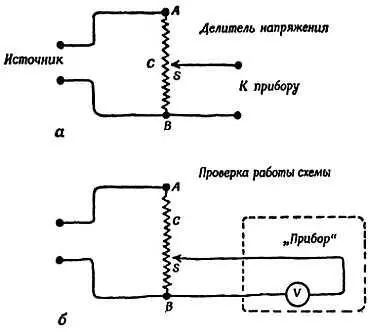

Фиг. 34. Делитель напряжения.

Задача 18. Применение делителя напряжения

В качестве делителя напряжения используется однородное по длине сопротивление со скользящим контактом. Сопротивление подключено к 120-вольтовому источнику питания, как показано на рисунке. Предположим, что скользящий контакт находится на расстоянии 3/ 4длины ab , считая от точки а .

1) Какое напряжение приложено к прибору, подсоединенному к точкам b и S ?

2) Дайте объяснение или обоснование вашему ответу на вопрос 1) .

Фиг. 35. К задаче 18.

Опыт 13. А) Радиорезистор [26].

Возьмите источник, дающий высокое напряжение, например 120 в постоянного тока, и делитель на- напряжения, чтобы можно было прикладывать к нашей радиолампе регулируемое напряжение. При этом нужно, как и раньше, измерять напряжение на выводах лампы и текущий через нее ток. Чтобы применение новой схемы не мешало наблюдать характеристику нового испытуемого элемента цепи, проверьте схему сначала на знакомом элементе — обычном проволочном сопротивлении (резисторе) . Для того чтобы можно было проводить сопоставление с радиолампой, резистор должен иметь очень большое сопротивление.

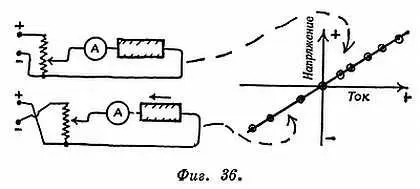

Чтобы убедиться в том, что характеристика испытуемого элемента симметрична, нужно производить измерения, пропуская ток через него сначала в одном направлении, потом в противоположном. На первый взгляд изменить направление тока при измерении нетрудно: просто поменять местами точки присоединения проводов, идущих от батарей или розетки, как показано на фиг. 36. Однако, в этом случае вольтметр и амперметр оба будут давать отклонения стрелок в обратную сторону.

Вполне правильно считать теперь напряжения и токи отрицательными. Но это плохо для самих измерительных приборов, поэтому следует также поменять местами присоединения проводов на каждом измерительном приборе и добавлять знак минус к их показаниям. Итак, следует поменять местами точки присоединения проводов от источника питания, а также проводов, которые подходят к обоим измерительным приборам. Есть значительно более простой способ достичь того же самого результата: воспользуйтесь им! Постройте график, изображающий характеристику радиорезистора. Обычно при исследовании закона Ома откладывают напряжение по вертикальной оси, а силу тока — по горизонтальной. Радиоинженеры, выражая графически характеристики своих ламп, напротив, откладывают по вертикальной оси силу тока, а по горизонтальной — напряжение. Поэтому и вам следует откладывать силу тока по вертикальной оси, а напряжение — по горизонтальной, чтобы удобно было сопоставлять этот график с вашим следующим графиком для радиолампы. Расположите начало координат своего графика в центре листа бумаги, тогда вы сможете наносить на него и отрицательные значения величин. Если ваш резистор «подчиняется» закону Ома, то график, очевидно, должен получиться таким, как на фиг. 36, но резистор может нагреться при больших токах, и картина изменится. (Если вы как следует подумаете и будете проделывать опыт быстро, то сможете выяснить, связан ли нагрев резистора с какими-либо отклонениями в характеристике, которые вы наблюдаете.)
