Трудности в применении вольтметра как измерителя ответвляющегося малого тока

В случае цепей с очень высоким сопротивлением возникает новая трудность. Дело в том, что через сам вольтметр протекает малый ток — ведь обычные вольтметры представляют собой по существу измерители весьма малого тока. Нужно, чтобы подключение вольтметра, отбирающего на себя некоторую долю тока, не вносило ошибки в измерение тока через исследуемый участок цепи. На фиг. 37 показаны две схемы: а и б . Допустим, сила тока, текущего через испытуемый элемент, равна нескольким миллиамперам [27], и, сила тока через вольтметр тоже составляет несколько миллиампер. Какую схему вы бы выбрали, а или б ? Будьте внимательны при выборе схемы для этого опыта и других опытов, в которых через исследуемый участок цепи течет малый ток [28].

Фиг. 37.

Опыт 13. Б) Радиолампа (нить накала холодная). После того как вы исследовали радиорезистор и набросали для него график, замените резистор радиолампой — диодом. Присоедините вашу цепь к аноду радиолампы и одному концу ее нити накала [29]. Опять-таки проделайте опыт во всем диапазоне напряжений от 0 до +100 в или больше и от 0 до —100 в. Постройте график по полученным результатам, какими бы они ни оказались.

Опыт 13. В) Радиолампа (нить накала нагрета). Теперь снова проделайте опыт с радиолампой, но у которой нить накала (катод) нагрета. Нагрев нити накала производится током вспомогательной цепи, подключенной к батарее. Перечертите свою цепь, добавив к ней цепь накала, содержащую батарею, реостат, амперметр и выключатель. Замкните цепь накала, установив значение тока, рекомендуемое для выбранной лампы, и повторите предыдущие измерения. Снова постройте график, откладывая положительные и отрицательные значения.

Опыт 13. Г) Знак зарядов. Есть основания полагать, что нагретая нить накала испускает какие-то электрически заряженные частицы, способные переносить ток от нити накала к аноду. Какой знак заряда должен быть у таких носителей тока, плюс или минус? Исследуйте внимательно аппаратуру, и с помощью необходимых рассуждений придите к ответу на этот важный вопрос, исходя из ваших опытов . Подобная радиолампа пригодится вам в дальнейших опытах.

Сопротивление и единицы его измерения

Опыты показывают, что простое соотношение, установленное для «проволоки, обладающей сопротивлением», является универсальным. Для большинства твердых проводников (и некоторых видов электролитических ванн, а иногда даже для проводящих газов) отношение

НАПРЯЖЕНИЕ МЕЖДУ КОНЦАМИ ПРОВОДНИКА / СИЛА ТОКА, ТЕКУЩЕГО ЧЕРЕЗ ПРОВОДНИК

при постоянной температуре представляет собой постоянную величину. Мы называем эту постоянную «сопротивлением» проводника.

Следовательно,

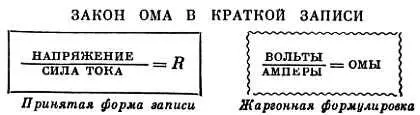

СОПРОТИВЛЕНИЕ = НАПРЯЖЕНИЕ МЕЖДУ КОНЦАМИ ПРОВОДНИКА / ТОКА, ТЕКУЩЕГО ЧЕРЕЗ ПРОВОДНИК

и при употреблении обычных единиц равно отношению

НАПРЯЖЕНИЕ в вольтах / СИЛА ТОКА в амперах

Таким образом, сопротивление должно измеряться отношением вольты / амперы , т. е. числом вольт на ампер. Поскольку сопротивление часто встречается в электротехнических расчетах, единице сопротивления присвоено более короткое наименование: один вольт на ампер называют одним омом. Иначе говоря, «омы» — это сокращение для «вольт/ампер». Часто для максимальной краткости единицу «ом» записывают греческой буквой ω или Ω (малая и большая омега, последняя буква греческого алфавита).

Когда мы говорим, что сопротивление провода 5 ом (или 5 й), мы имеем

В ВИДУ, ЧТО НА КАЖДЫЙ АМПЕР СИЛЫ ТОКА, ТЕКУЩЕГО ПО ПРОВОДУ, МЕЖДУ КОНЦАМИ ПРОВОДА ДОЛЖНО БЫТЬ ПРИЛОЖЕНО НАПРЯЖЕНИЕ 5 в.

Километр медного телефонного провода обладает сопротивлением несколько десятков ом. Километр силового кабеля обладает сопротивлением, составляющим доли ома или самое большее несколько ом. Сопротивление электрической лампочки составляет сотню ом или около того.

Измерение сопротивлений

Чтобы измерить сопротивление, которое, как мы предполагаем, «подчиняется» закону Ома, возьмите пару значений напряжения и силы тока, отсчитанных по измерительным приборам. Если сопротивление очень велико, то вместо амперметра нужно взять миллиамперметр. Если сопротивление очень мало, то вместо вольтметра следует взять милливольтметр.
