Если построена вольтамперная характеристика проводника в виде графика, то сопротивление равно отношению напряжение / сила тока или наклону графика.

Инженерам-электрикам часто требуется знать сопротивление линий электропередачи, телефонных проводов, обмоток электромоторов. Вы тоже встретитесь с задачами по электротехнике, в исходные данные которых входят сопротивления. Существуют остроумно устроенные приборы, позволяющие измерять сопротивление, не подвергая испытуемый элемент нагреву большими токами, но часто вполне можно обойтись простым способом, который вы применяли в ваших опытах. В измерениях, проводимых в опытах 14–19 (см. ниже), пользуйтесь именно этим способом.

Фиг. 38. Измерение сопротивления.

Опыт 14. Измерение сопротивления отрезка провода или катушки.

Если вы приняли, что проволока «подчиняется закону Ома», т. е. что для нее характерно некоторое постоянное значение отношения напряжения к силе тока, то вам достаточно взять лишь одну пару измеренных значений силы тока и напряжения.

Можно взять другую пару независимых значений для проверки, но если вы не собираетесь начать сызнова общее исследование нового элемента электрической цепи, то нет никакого смысла производить всю серию измерений. Снимите пару достаточно точных показаний приборов и вычислите сопротивление. (Помните, что измерения, при которых отсчет берется в самом начале шкалы измерительного прибора, вблизи нуля дают бóльшую процентную ошибку, чем измерения, при которых показания измерительного прибора снимаются в средней части шкалы.)

Опыт 15. Измерьте сопротивление резистора (например, с маркировкой «2000 ом»). Чтобы произвести одно измерение, не обязательно использовать делитель напряжения, однако необходимо иметь в виду, что в измеряемый ток не должен входит ток, текущий через вольтметр.

Опыт 16. Измерьте сопротивление вольтметра, которым вы пользуетесь.

Опыт 17. Исследуйте вольтамперную характеристику электролитической ванны с медными электродами [30], предназначенной для электроосаждения меди.

Опыт 18. Исследуйте вольтамперную характеристику электролитической ванны с подкисленной водой , в которой при протекании тока электродах выделяются кислород и водород [31]. Получающаяся характеристика такой электролитической ванны может ввести в заблуждение, и чтобы этого не произошло, нужно придерживаться следующей методики. Возьмите в качестве источника 6- или 8-вольтовый аккумулятор и подключите к нему прибор для электролиза воды без реостата . Вы можете прикладывать напряжения 2 в, 6 в и промежуточное значение, но вам, очевидно, придется оставить неисследованной область в пределах от 0 до 2 в. Набросайте график в виде ряда экспериментальных точек. Можно ли провести прямую вблизи точек этого графика? Можно ли его истолковать? Это будет рассмотрено ниже.

Опыт 19 (необязательный). Обнаружение неисправности в кабеле или проводах. Предполагая, что справедлив закон Ома, определите место повреждения в модели линии телефонной проводной связи. Провода воздушных линий и подземные кабели могут подвергаться разного рода разрушительным воздействиям. При эксплуатации линий проводной связи и трасс электропередачи требуется определить место повреждения и направить к нему ремонтников.

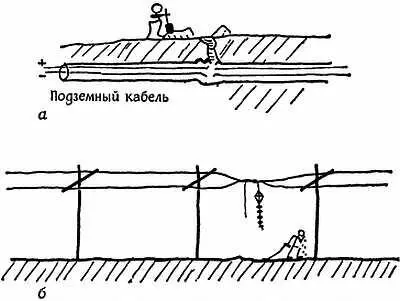

Фиг. 39. Отыскание места повреждения

При этом желательно не посылать велосипедистов для обнаружения запутанных проводов или землекопов, необходимых для вскрытия всего кабеля, ибо то и другое сопряжено с затратами времени и денег. Поэтому для обнаружения места повреждения и определения его удаления от концов линии пользуются электрическими методами. Определить место полного разрыва внутри кабеля, как на фиг. 39, а , трудно, зато определение места короткого замыкания вследствие касания двух проводов (фиг. 39, б ) не представляет труда. (Причина? Птицы, лопата садовника.)

Вам даются два провода, моделирующие, скажем, линию от Нью-Йорка ( А ) до Бостона ( В ) и обратно. Провода скручены в одной точке ( С ) для имитации короткого замыкания и закрыты кожухом, скрывающим место скрутки. Произведите измерение в А , затем перенесите свои приборы и произведите измерение в В . Измерьте длину провода от А до В и найдите путем расчета местоположение неисправности, руководствуясь здравым смыслом и используя простые пропорции и правила арифметики. Проверьте свой расчет, либо осмотрев провода, либо спросив, где находится место повреждения. Специалисты, занимающиеся отысканием повреждений в линиях, располагают остроумными приборами для измерения сопротивлений, но принцип, на котором основан метод поиска, такой же, как здесь.
